2.4. Шинные буферы к1810ва86
В качестве шинных буферов (ШБ) могут использоваться микросхемы К1810ВА86 или КР580ВА86 (ВА86) идентичные друг другу. Их условное графическое обозначение на электрических схемах и структура приведены на рис.2.10.

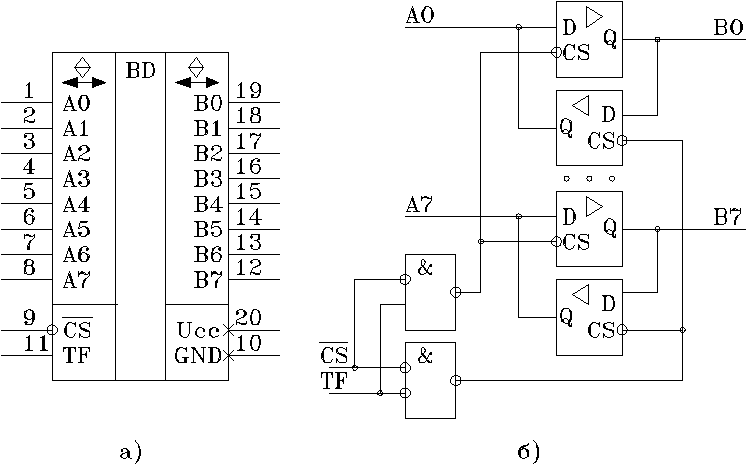

Рис. 2.10. Шинный буфер ВА86:
а) условное графическое обозначение; б) структура
Функциональное назначение внешних сигналов ШБ ВА86 имеет следующий смысл:
A7A0двунаправленные линии данных малой мощности;
B7B0двунаправленные линии данных большой мощности;
вход выборки кристалла;
TF вход выбора направления передачи.
При =1 работа ШБ запрещена, и его выводы A и B находятся в высокоимпедансном состоянии. При=0 осуществляется передача данных. Направление передачи определяется уровнем на входе TF. При TF=0 данные передаются от B к A, а при TF=1от A к B.
Линии A и B имеют различную нагрузочную способность. Ток нагрузки в состоянии логического 0 для выводов A составляет 16 мА, а для выводов B 32 мА.
2.5. Элементы памяти
В простых МПС для построения памяти наиболее целесообразно использовать интегральные микросхемы (ИМС) ЗУ с побайтной организацией накопителя. Это обеспечивает минимизацию требующегося количества ИМС. Необходимый объем памяти, как правило, достигается путем выбора соответствующих микросхем. При этом для построения ПЗУ чаще всего используются ИМС ППЗУ с ультрафиолетовым стиранием, а для построения ОЗУ ИМС ОЗУ статического типа.
2.5.1. Элементы постоянной памяти
В зависимости от требуемого объема ПЗУ для его построения применяются различные ИМС серии К573: К573РФ2 (К573РФ5), К573РФ4(К573РФ6), К573РФ8 (К573РФ81,К573РФ82) или их более новые аналоги серии КС1626: КС1626РФ1(КС1626РФ11,КС1626РФ12).
Условное графическое обозначение этих микросхем на электрических схемах приведено на рис.2.11.
Функциональное назначение их выводов имеет следующий смысл:
DI/DO7DI/DO0входы (при программировании)/выходы данных;
A14A0входы адреса;
вход выборки кристалла;
вход разрешения выхода;
сигнал программирования;
напряжение программирования.
Основные технические параметры ППЗУ с ультрафиолетовым стиранием приведены в табл.2.4.

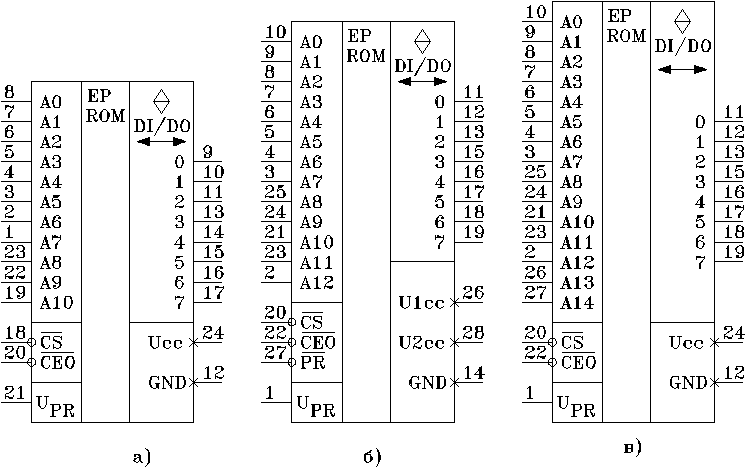

Рис. 2.11. Условное графическое обозначение ППЗУ с ультрафиолетовым
стиранием:
а) К573РФ2, К573РФ5; б) К573РФ4, К573РФ6, КС1626РФ1
(КС1626РФ11, КС1626РФ12); в) К573РФ8 (К573РФ81,К573РФ82)
Таблица 2.4
Параметры ППЗУ с ультрафиолетовым стиранием.
Параметр
|
К573РФ2 К573РФ5 |
К573РФ4А К573РФ6А |
К573РФ8А
|
КС1626РФ1
|
Время хранения, час: при включенном питании при выключенном питании |
15000 15000 |
25000 100000 |
25000 25000 |
50000 10 лет |
Число циклов программирования |
25 |
25 |
25 |
100 |
Организация накопителя, байт бит |
2048 8 |
8192 8 |
32768 8 |
8192 8 |
Напряжение программирования Uпр, В |
25 |
25 |
18 |
12,5 |
Быстродействие (время выборки адреса),нс |
450 |
300 |
350 |
200 |
Выходной ток, мА низкого уровня высокого уровня |
1,9 0,1 |
2,1 0,1 |
2,1 0,4 |
1,6 0,1 |
Функционирование ИМС К573РФ2, К573РФ5 и К573РФ8 отражается табл. 2.5, а ИМС К573РФ4, К573РФ6 и КС1626РФ1 табл. 2.6.
Таблица 2.5
Таблица истинности ИМС К573РФ2, РФ5, РФ8
A A0 |
DIDO7DIDO0 |
Режим работы | |||
1 |
X |
X |
Z |
Хранение | |
1 |
1 |
Uпр |
A |
Входные данные |
Программирование |
0 |
0 |
Uпр |
A |
Выходные данные |
Контроль в процессе программирования |
0 |
0 |
A |
Выходные данные |
Считывание | |
0 |
1 |
A |
Z |
Отключение выходов |
для К573РФ8 при программировании = 0
Таблица 2.6
Таблица истинности ИМС К573РФ4, РФ6, К1626РФ1
A12A0 |
DI/DO7 DI/DO0 |
Режим работы | ||||
1 |
X |
X |
X |
Z |
Хранение | |
0 |
0 |
1 |
A |
Выходные данные |
Считывание | |
0 |
1 |
1 |
A |
Z |
Отключение выходов | |
0 |
1 |
0 |
Uпр |
A |
Входные данные |
Программирование |
0 |
0 |
1 |
Uпр |
A |
Выходные данные |
Контроль в процессе программирования |
1 |
X |
X |
Uпр |
X |
Z |
Запрет программирования |
Символ Z в таблицах истинности обозначает высокоимпедансное состояние выходов, а символ X безразличное состояние входов.
ИМС К573РФ81 и К573РФ82 получают путем разбраковки основной ИМС К573РФ8, а ИМС К1626РФ11 и К1626РФ12 ИМС К1626РФ1. При этом в каждой паре в одной ИМС используется одна половина полного накопителя, а в другой ИМСдругая. Поэтому информационная емкость этих ИМС вдвое меньше, чем у основной ИМС, и при их применении необходимо обеспечить условие выбора используемой части полного накопителя. Для этого на их старший адресный вход необходимо подать соответствующий постоянный уровень напряжения, а именно:
для К573РФ81 A14=1, для К573РФ82A14=0,
для К1626РФ11 A12=1, для К1626РФ12A12=0.
Более полная информация об ИМС для построения ПЗУ приведена в [4,5,6].
