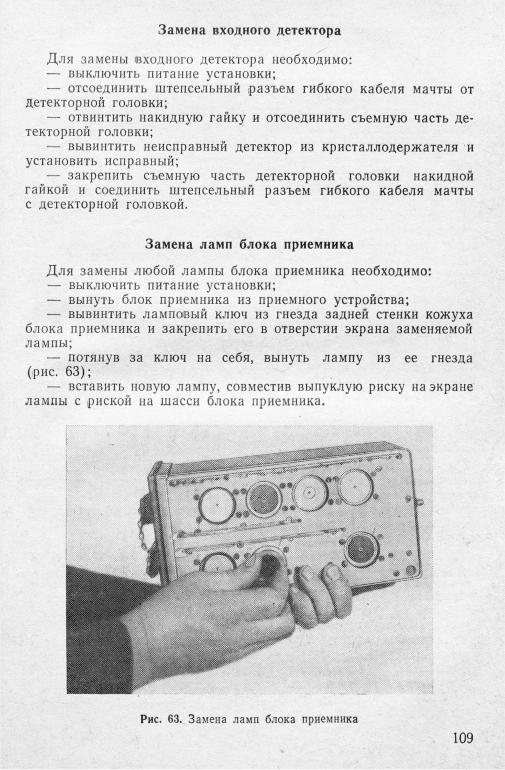

Замена сигнальной лампочки и лампочки освещения шкал

Для замены сигнальной лампочки 13 (рис. 46) необходимо: -— выключить установку;

—отвинтить защитный колпачок;

—сменить лампочку.

Для замены лампочки освещения шкал 23 (рис. 46) необхо­ димо:

—выключить установку;

—вывернуть патрон вместе с лампочкой;

—сменить лампочку.

Замена неподвижного контакта вращающегося сочленения

Для замены неподвижного контакта вращающегося сочлене­ ния необходимо:

—выключить установку;

—вынуть из приемного устройства блок приемника;

—отвинтить зажимную гайку 18 (рис. 23) вращающегося со­ членения;

—вынуть неподвижный контакт 19, заменить его новым и за­ вернуть зажимную гайку.

Замена ВЧУ и рефлекторов

В случае необходимости замены высокочастотных устройств и рефлекторов из войскового и капитального ЗИП необходимо:

1. При замене высокочастотного устройства:

а) установить высокочастотное устройство во втулку рефлек­

генератор высокой частоты диапазона, соответствующего заменяе­ мому ВЧУ поддиапазону, после чего включить его на работу в ре­ жиме непрерывной импульсной модуляции с длительностью импуль­ сов 2 мксек и частотой повторения 2500 гц\

д) включить приемную установку в режиме стрелочного инди­ катора и вращением антенны по азимуту и углу места добиться максимального показания стрелочного индикатора;

V поддиапазона, установить максимальное отклонение стрелоч­ ного индикатора; при выбранном расстоянии затянуть винты обой­ мы на ВЧУ;

ж) отъюстировать антенную систему согласно гл. IX, разд. 3, подразд. «Совмещение оптической и электрической осей антенны».

2. При замене рефлектора проделать те же операции, что и при замене ВЧУ, кроме «е»,

ПО

3. Р Е Г У Л И Р О В К А И Н А С Т Р О Й К А П Р И Е М Н О Й У С Т А Н О В К И

После ремонта блоков и узлов приемной установки необхо­ димо производить их проверку, регулировку и настройку в мастер­ ских, имеющих необходимые приборы, инструменты и приспособ­ ления.

В данном разделе излагаются основные способы проверки, ре­ гулировки и настройки блоков, узлов и установки в делом.

Совмещение оптической и электрической осей антенны

Проверку совмещения оптической и электрической осей ан­ тенны (юстировку) производить в тех случаях, когда были заме­ нены предохранительный колпачок облучателя, мушка, рефлектор на кронштейне или был произведен ремонт высокочастотного устройства (установка ВЧУ, смена спирали и т. п.).

Оптической осью антенны называют условную линию, прове­ денную через визирную щель в рефлекторе антенны и острие мушки, установленной на облучателе.

Электрической осью антенны называют направление главного максимума диаграммы направленности антенны в горизонтальной плоскости.

Угол между электрической и оптической осями антенны при горизонтальной и вертикальной поляризациях не должен превы­ шать ±0,5° на волне, равной средней волне каждого поддиапа­ зона с допуском ±0,3 см (Х = Хср±0,3 см).

Для проверки совмещения осей использовать генератор сигна­ лов соответствующего диапазона.

Передающая антенна генератора устанавливается на одной вы­ соте (не менее 2 м над землей) с облучателем приемной антенны на расстоянии от него 10—15 м на открытой площадке размером

50x50 м.

Для проверки включить установку (режим стрелочного инди­ катора) и генератор, настроив последний на волну Хср±0,3 см. Далее необходимо:

1. Повернуть приемную антенну так, чтобы показание стрелоч­ ного индикатора было максимальным. Затем, повернув антенну вправо до положения, при котором показание стрелочного инди­ катора уменьшится вдвое, отметить азимут по азимутальной шкале. То же самое проделать, повернув антенну влево. По про­ изведенным отметкам азимута определить направление главного максимума (электрическую ось антенны), как среднее арифмети­ ческое из этих отсчетов.

2. Повернуть приемную антенну так, чтобы визирная щель, острие мушки и центр передающей антенны находились на одной прямой — оптической оси. Произвести отсчет азимута по азиму­ тальной шкале, соответствующей такому положению антенны. Сравнить полученные отсчеты азимута с результатом измерения

111

предыдущего пункта, если они расходятся более чем на ±0,5°,

мушку так, чтобы она находилась на линии щель — центр пере­ дающей антенны генератора. После этого мушку закрепить. Пере­ мещением мушки можно изменить направление оптической оси до 1°. Если смещение будет недостаточно для уменьшения расхо­ ждения между оптической и электрической осями до заданных пределов (±0,5°), то для антенн I и II поддиапазонов необходимо сместить электрическую ось антенны, слегка поворачивая зеркало относительно облучателя, предварительно ослабив винты, крепя­ щие отражатель к кронштейну, а для антенн III, IV и V под­ диапазонов-— подкладывая различное количество шайб под лапы кронштейна.

Расхождение оптической и электрической осей антенны опре­ деляется при горизонтальной и вертикальной поляризации излу­ чаемого сигнала. Изменение поляризации производится поворотом передающей антенны на 90°,

Проверка блока приемника

Проверка блока приемника производится после его ремонта, связанного с заменой элементов схемы.

Она включает в себя:

■— проверку режимов ламп;

—проверку коэффициента усиления и частотной характери­ стики усилителя;

—проверку работы схемы индикаторного устройства;

—проверку чувствительности приемника.

Указанные проверки производят в ремонтных мастерских, имеющих для этих целей специальную контрольно-измерительную аппаратуру.

П р о в е р к а р е ж и м о в л а м п

Проверку производить в такой последовательности:

1.Подключить с помощью переходного (ремонтного) кабеля проверяемый приемник (с вставленными лампами и снятым ко­ жухом) к приемному устройству с электропитанием от сети пере­ менного тока.

2.Установить переключатель прибора в положение СВЕТ.

ИНД., ручку регулировки усиления — в крайнее правое положе­ ние (на деление 100 по шкале), а ручку регулировки порога све­ товой индикации — в крайнее левое положение.

3. Включить питание и дать в течение пяти минут прогреться лампам приемника.

112.

4. Измерить вольтметром постоянного тока (класса 1,5 со шка­ лой 3 в и 150 в) напряжения, подаваемые на колодку питания Ш16-3.

Данные измерения должны соответствовать табл. 4.

5.Измерить вольтметром постоянного тока (внутреннее сопро­

тивление вольтметра не менее 20 000 ом/в) напряжения на гнез­ дах ламповых панелей (электродах ламп). Показания вольтметра

*** В зависимости от положения ручки регулировки ПОРОГ. СВЕТ. ИНД. и при вынутой лампе Л 16-6.

6. В случае несоответствия произведенных измерений напря­ жений режиму ламп, указанному в табл. 4, следует заменить неисправные лампы. Если же лампы исправны, то необходимо, выключив питание, проверить омметром величины сопротивлений в цепях ламп.

113

П р о в е р к а к о э ф ф и ц и е н т а у с и л е н и я и ч а с т о т н о й х а р а к т е р и с т и к и у с и л и т е л я

2.Установить ручку регулировки усиления в крайнее правое положение.

3.Подать с генератора стандартных сигналов ГСС-6А на вход

усилителя Ш16-1 такое напряжение частоты 100 кгц, чтобы на выходе усилителя величина сигнала UBых по ламповому вольт­ метру была равна 0,5 в. При этом записать величину поданного с ГСС-6А напряжения UBX.

То же самое проделать при крайнем левом положении ручки регулировки усиления.

обходимо проверить исправность ламп, конденсаторов в цепях экранирующих сеток ламп и резисторов в анодных цепях (анод­ ные нагрузки).

Для снятия частотной характеристики усилителя, т. е. зависи­ мости

1. Включить на выход усилителя ламповый вольтметр, как указано ранее, и установить ручку регулировки усиления в край­ нее правое положение.

2. Подать с генератора стандартных сигналов ГСС-6А на вход усилителя (Ш16-1) напряжение частоты 100 кгц, затем 300, 500, 700, 800, 950, 1000 и 1050 кгц. При этом напряжение выхода на каждой частоте должно быть равным 0,6 в.

3. Определив К0— и К = , построить частотную

характеристику усилителя, т. е. зависимости —гг—= F{f).

* \ о

Для диапазона частот 35—100 кгц частотная характеристика снимается при наличии соответствующего генератора сигналов.

Неравномерность частотной характеристики усилителя в ди­ апазоне частот от 35 ±7 кгц до 0,9 ±0,09 Мгц должна находиться

114

Проверка приемного устройства и мачты

При проверке исправности приемного устройства необходимо: 1. Тщательно осмотреть монтаж, нет ли обрывов и замыкании проводов, подходящих к вибропреобразователю и аккумулятор). 2. Измерить мегомметром (с напряжением 500 в) сопротивле­ ние изоляции между гнездом основания мачты и корпусом, оно

должно быть не менее 100 Мом.

3. Проверить надежность контактов вращающегося сочленения при помощи телефона (при установленном пороге срабатывания и отсутствии сигналов вращение маховичка антенны не должно вызывать тресков в телефоне и срабатывания СВЕТ. ИНД.). Про­ верку мачты производить омметром (на отсутствие короткого за­ мыкания в ней) и мегомметром с напряжением 500 в (на сопро­ тивление изоляции, которое должно быть не менее 100 Мом).

Проверка чувствительности приемной установки

Проверку чувствительности производить по наземной радиоло­ кационной станции, работающей в поддиапазоне проверяемой приемной установки. Чувствительность установки считается нор­ мальной, если она принимает сигналы на расстоянии, равном удвоенной дальности действия наземной радиолокационной станции.

В случае отсутствия приема необходимо:

1.Проверить исправность детектора, заменив его новым.

2.Проверить исправность высокочастотного устройства, заме­ нив его запасным.

3.Проверить чувствительность видеотракта при помощи гене­ ратора стандартных сигналов, работающего в соответствующем диапазоне. Для этого:

к детекторной головке генератор сигналов и подать импульсномодулированный сигнал длительностью 0,5 мксек и частотой по­ вторения 1000 гц;

— произвести отсчет величины сигнала по аттенюатору гене­ ратора сигналов, при которой загорается сигнальная лампочка светового индикатора.

Проверка и регулировка блока питания

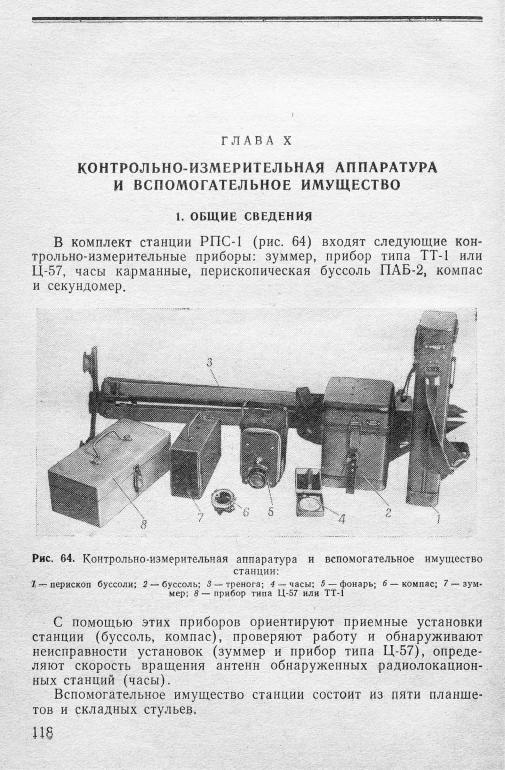

Для проверки блока питания приемной установки необходимо изготовить нагрузочную колодку, состоящую из резисторов
