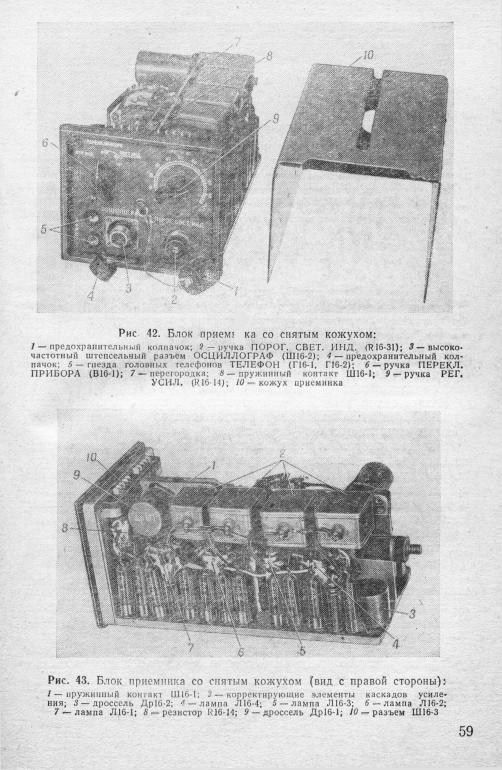

..pdf—ручка 2 установки порога срабатывания расширителя им пульсов (R16-31, ПОРОГ. СВЕТ. ИНД.), закрывающаяся колпач ком 1\
—высокочастотный штепсельный разъем 3 (ОСЦИЛЛО ГРАФ), закрывающийся предохранительным колпачком 4\
—гнезда 5 (Г16-1 и Г16-2) для подключения головных теле-’ фонов (ТЕЛЕФОН).
Блок приемника закрывается металлическим кожухом 10, ко торый крепится винтами к основанию шасси.
По периметру внутренней стороны передней панели блока приемника проложена резиновая прокладка. Установка и замена

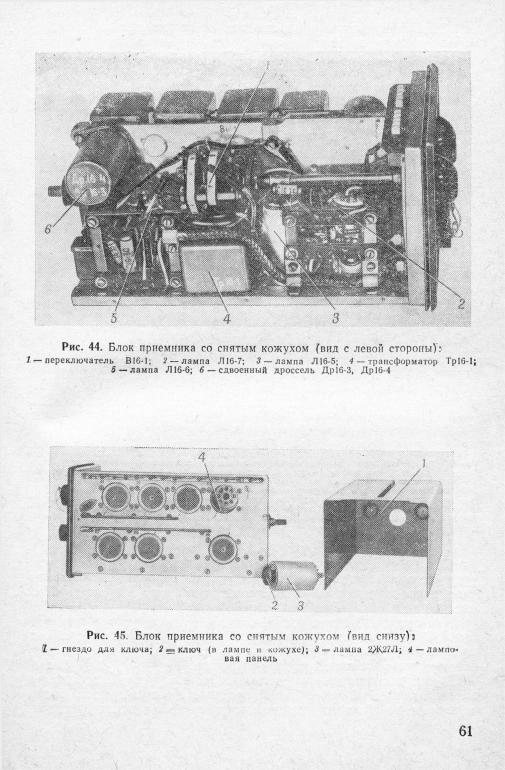

ламп блока приемника производятся с донной части шасси (рис. 45). Для замены ламп имеются два ключа, находящиеся на задней стенке кожуха блока приемника в специальных гнездах 1.
5.ПРИЕМНОЕ УСТРОЙСТВО
Вприемном устройстве (рис. 46) имеются отсеки: для разме щения аккумулятора 3 типа 2НКН-24 и вибропреобразователя 5 (отсеки под крышкой 8); блока приемника 1\ отсек 2 для разме щения трубы антенны с механизмом вращения (отсек закрыт лицевой панелью).
Отсеки аккумулятора и вибропреобразователя закрываются крышкой 8, по краям которой вложена в паз резиновая прокладка для предохранения от попадания воды.
Аккумулятор и вибропреобразователь в отсеках закрепляются прижимными планками, концы которых входят в пазы на вну
тренних стенках отсеков устройства.
Лицевая панель, закрывающая отсек трубы с механизмом вра щения, крепится винтами к устройству. На ней размещены: стре лочный прибор 10, закрытый защитным стеклом; тумблеры вклю чения освещения 11 и включения питания 12\ сигнальная лам почка 13 под пластмассовым колпачком; пробка 14, закрывающая доступ к регулировке нуля стрелочного прибора.
Блок приемника закреплен в отсеке гайкой, навинченной на хвостовик шасси приемника.
На правой стенке устройства имеется гнездо 15, закрытое пробкой для установки вибратора 4, семиштырьковый штепсель ный разъем 16 для подключения кабеля блока питания и два гнезда 21 для подключения внешнего аккумулятора ( +2,4 в) и переносной лампочки подсветки мушки высокочастотного устрой ства при ориентировании установки в ночных условиях.
На левой стенке устройства имеется ручка ОРИЕНТИР для вращения азимутального лимба при ориентировании приемной установки.
В верхней стейке устройства имеется отверстие, через которое выведена труба с нарезным фланцем, на который навинчивается
60
стенке устройства имеется четыре кольца 9 для пристегивания подушки и ремня, необходимых при переноске устройства.
Схема электрических соединений приемного устройства приве дена на рис. 49.
П р и м е ч а н и е . В гнезда 21 (рис. 46) может быть |
включен аккумулятор |
напряжением 2,4 в, но перед его включением необходимо |
отключить аккумуля- |
тор, находящийся в отсеке приемного устройства. |
|
ш/з-i
|
Нуда |
Нуда |
Назнач |
|
|
поступ. поступ. |
цепи |
|
|
|
Ш13 - '/; Ш/6-Vl |
|
1 |
|
|
Ш13-'/г Ш16 - % |
+2,2 в |
2 |
|
|
Ш13~ Чз Ш /6-% |
корпус |
3 |
|
У/6-1 |
Ш13 - '/4 Ш/6-3/4 |
-2 2 в |
4 |
|
Ш13-Уя Ш/6-ЗА |
|
5 |
||
|
иПЗ-'/л Ш 16-з/S +130 в |
6 |
||
|
Ш13-1/7 |
Ш1б~3/7 |
|
7 |
|
w i? F W |
Ш16-378 |
+2,2 в |
8 |
|
Ш/3 -1/я Ш16- т |
+1458 |
9 |
|
|
Ш13-1/0 Ш 16 -Щ |
|
10 |
|
|
1ШЗ-2 |
Ш/3 -з |
|
|
|
/Vе- |
Нуди Назнач |
Д/? |
|
|
|
поступ. |
цепи |
|
|
1 |
Ш /4-V; |
+145 в |
/ |
|
2 |
Ш 1 4 -% |
Корпус |
2 |
|
3 |
|
|
3 |
|
4 |
Ш14 - Ч?. |
- 2 2 в 4 |
|
|
_L ШИ-'Ys |
+2.2 в |
Ь |
|
|
6 |
Ш14~ % |
|
« |
|
7 |
+ 1508 |
7 |
|
|
Куда |
Нуда |
Назкау |
N° |
|
поступ. поступ цел£/ |
|||
|
ш/з-з/г |
П 1 7 -1/, |
корпус |
1 |
У17-1 |
ш /з-'/з п 17 - ' / г + 2 ,4 в 2 |
|||
Ш /з-зд П17-'/я |
+ 2,2 в |
3 |
||
|
Ш 13-'/4 |
П17~'/4 |
~ 2 2 в |
4 |
|
Ш/3 - '/б /7/7- % |
+1308 |
5 |
|
|
ш/3 - '/д 77/7 " '/я |
+1458 |
6 |
Освещение
Выкл.
В13-2
JLX .,
ЛН13-2
Рис. 49. Схема электрических соединений приемного устройства
Г Л А В А IV
ЭЛЕКТРОПИТАНИЕ СТАНЦИИ
1.ОБЩИЕ СВЕДЕНИЯ
Вкачестве первичного источника питания каждой приемной установки используются аккумуляторы типа 2НКН-24.
Накальные цепи ламп усилителя приемника и схемы индика торного устройства, а также сигнальная лампочка питаются от аккумулятора напряжением 2,2 в.
Анодные и экранные цепи ламп, а также цепи смещения пи таются от вибропреобразователя. Вибропреобразователь питается от аккумулятора напряжением 2,4 в.
При наличии сети переменного тока с частотой 50 гц, напря жением ПО, 127 или 220 в питание каждой приемной установки может производиться от специального выпрямительного блока (блока питания).
Аккумуляторы типа 2НКН-24 (кадмиево-никелевые) имеют следующие характеристики:
—номинальная емкость 24 а-ч\
—разрядное напряжение начальное 2,5 в;
—разрядное напряжение конечное 2,0 в;
—количество элементов в батарее 2;
—нормальный зарядный ток 6 а;
—нормальный разрядный ток 8-часового режима разряда 3 а. Описание устройства батарей аккумулятора 2НКН-24 не при
водится, так как они типовые.
Питание установки может осуществляться и от аккумулятора любого типа напряжением 2,4 в, подключаемого к гнездам 21 (рис. 46). При этом аккумулятор, находящийся в отсеке прием ного устройства, следует отключать.
2. ВИБРОПРЕОБРАЗОВАТЕЛЬ
Вибропреобразователь преобразует постоянное напряжение ак* кумуляторной батареи (2,4 в) в постоянные напряжения +145, + 130 и —22 б, необходимые для питания анодных, экранных це пей и цепей смещения.
Вибропреобразователь включает в себя вибратор типа ВС-2,4, являющийся сменным элементом, и выпрямительное устройство,
4—282 |
65 |
Выпрямительное устройство работает по принципу синхронного выпрямителя.
Вибропреобразователи с синхронным выпрямлением не тре буют дополнительных ламповых выпрямительных схем.
Принципиальная схема вибропреобразователя представлена на рис. 50.
Вибропреобразователь работает следующим образом. В исход ном положении (до включения установки) контакты вибратора 3, 4, 5 и 1, 8 разомкнуты, а контакты 6, 8 замкнуты.
При включении установки по обмотке возбуждения вибратора через пусковые контакты 6, 8 пойдет ток, который создаст магнит ное поле вокруг обмотки. Магнитное поле притянет якорь вибра тора к сердечнику, при этом пусковые контакты 6, 8 разомкнутся, а контакты 1, 8 и 3, 4 замкнутся и через половину первичной
обмотки трансформатора, |
средняя точка |
которого подсоединена |
|
к линии +2,4 в, |
пойдет |
ток. |
наведется ЭДС, кото |
Во вторичной |
обмотке |
трансформатора |
рая при замыкании контактов 3, 4 будет приложена к обкладкам накопительного конденсатора С17-13. Конденсатор С17-13 заря жается до величины, равной амплитудному значению напряжения на вторичной обмотке трансформатора.
После размыкания контактов 6, 8 цепь обмотки возбуждения вибратора разорвется. Якорь под действием якорной пружины вер нется в первоначальное положение, размыкая контакты 3,4 к 1, 8, но по инерции пройдет дальше и замкнет контакты 7, 8 к 4, 5.
При замыкании контактов 7, 8 вторая половина первичной об мотки силового трансформатора Тр17-1 подключится к аккумуля тору. По обмотке потечет ток в обратном направлении по сравне нию с протекшим током в первой половине первичной обмотки, наводя ЭДС во вторичной обмотке противоположного знака.
При замыкании контактов 4, 5 вторичная обмотка трансфор матора Тр17-1 присоединяется ко второму накопительному конден сатору С17-14, который зарядится до величины, равной амплитуд ному значению напряжения на вторичной обмотке трансформа тора. За время, в течение которого контакты 7, 8 и 5, 4 замкнуты, произойдет замыкание контактов 6, 8, в результате чего обмот.ка возбуждения вибратора подключится к аккумулятору. По обмотке потечет ток, якорь притянется и процесс переключения повторится.
Конструктивное выполнение вибратора определяет частоту пе реключений, которая для вибратора ВС-2,4 составляет 100 гц. Поскольку конденсаторы С17-13 и С17-14 соединены последова тельно, то суммарное напряжение на них будет примерно равно удвоенной величине напряжения на вторичной обмотке трансфор матора Тр17-1. Накопительные конденсаторы С17-13 и 07-14 обеспечивают необходимое сглаживание пульсаций.
Для сглаживания пульсаций выпрямленного напряжения на выходе вибропреобразователя включен фильтр, состоящий из кон денсатора 07 -15 и резистора R17-4. Величина снимаемого с
66
Рис. 50. П ринципиальная схем а вибропреобразователя
фильтра напряжения составляет +130 в. Напряжение +145 в на анод и экранирующую сетку лампы Л 16-7 снимается до фильтра с клеммы 6 на планке выхода питания.
Для устранения высокочастотных* помех, которые могут через цепи питания воздействовать на приемно-индикаторное устрой ство установки, в цепи высокого и низкого напряжения вибропре образователя включены фильтры, состоящие из высокочастотных дросселей Др 17-1, Др 17-2, Др17-3 и проходных конденсаторов С17-3, С17-4, С17-5, С17-6, С17-7, С17-10, С17-11 и С17-12.
При размыкании контактов вибропреобразователя намагничи вающий ток трансформатора внезапно прерывается. Энергия, на копленная в магнитном поле, рассеивается в контактах вибратора, что вызывает сильное искрение и разрушение контактов. Для предотвращения этого явления параллельно первичной обмотке
трансформатора Тр 17-1 включены |
буферные конденсаторы С17-1 |
||
и С17-2. Кроме |
того, во вторичную обмотку |
трансформатора |
|
Тр17-1 включена |
цепь искрогашения, состоящая |
из конденсатора |
|
С17-8 и резистора R17-3. |
|
|
|
Для создания |
напряжения смещения в вибропреобразова |
||
теле предусмотрен отдельный |
выпрямитель, |
работающий от |
третьей обмотки трансформатора Тр17-1. Выпрямитель собран по схеме однополупериодного выпрямления с использованием одного кристаллического детектора Д 17-1 типа Д602-Б. Резистор R17-2 и конденсатор С17-9 составляют Г-образный фильтр, с выхода кото рого снимается выпрямленное напряжение —22 в. Выпрямленное напряжение используется в качестве отрицательного смещения в блоке приемника.
Поскольку нити накала ламп блока приемника питаются от того же аккумулятора, что и вибропреобразователь, для устра нения влияния пульсаций в цепь аккумулятора введен фильтр, состоящий из дросселя Др17-4 и конденсатора С17-16. Все внеш ние цепи вибропреобразователя подведены к клеммам планки вы хода питания П17-1, имеющим обозначения:
1 |
— корпус; |
( + 2,4 в); |
|
2 |
— к + |
аккумулятора |
|
3 |
— накал |
ламп (блока |
приемника) +.2,2 в; |
4 |
— смещение — 22 в; |
|
|
5 ■— +130 |
в; |
|
6 — +145 6.
Вибропреобразователь конструктивно оформлен в виде отдель ного блока 5 (рис. 46), вставляемого в средний отсек приемного устройства.
Шасси блока литое, разделенное перегородками на три отсека. В один из отсеков вставлен вибратор ВС-2,4. Для установки вибратора в стенке отсека укреплена восьмиштырьковая лампо вая панель. В других двух отсеках шасси размещены силовой трансформатор Тр17-1, дроссели Др17-3, Др 17-1, Др17-2, Д|р 17-4, кристаллический детектор Д17-1 и конденсаторы.
