книги из ГПНТБ / Разведывательная переносная станция РПС-1 руководство службы

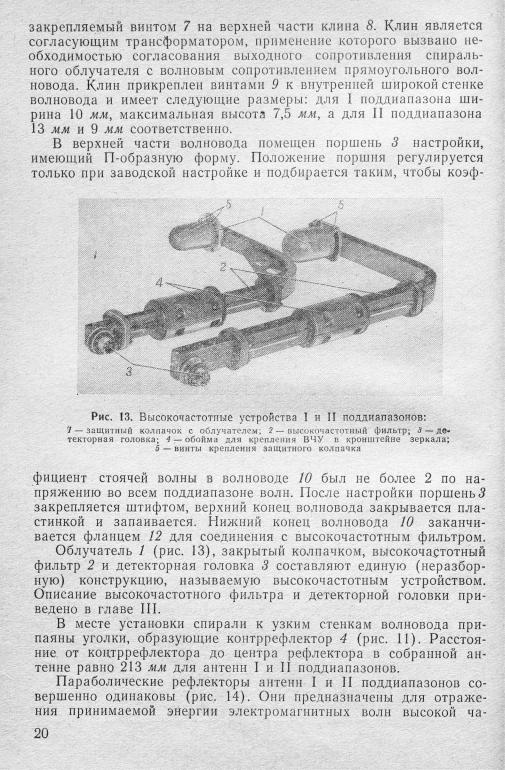

..pdf![](/html/65386/283/html_znDDzWB_j6.SR6z/htmlconvd-s7jCQT21x1.jpg)

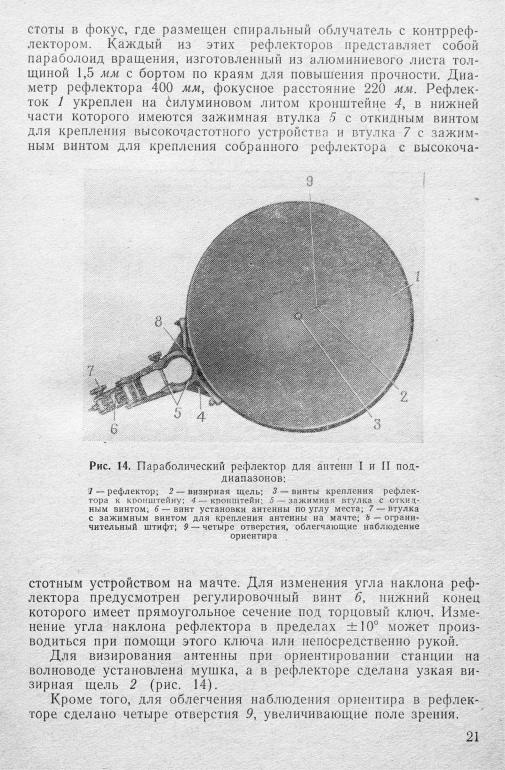

![](/html/65386/283/html_znDDzWB_j6.SR6z/htmlconvd-s7jCQT22x1.jpg)
Металлические части антенны (параболический рефлектор, вол новод) покрыты краской защитного цвета; поропластовый колпа чок окрашен специальной краской на полистироловой основе.
П р и м е ч а н и е . |
Предохранительный колпачок надлежит окрашивать |
только специальной |
краской ПР-1. |
Антенны III, IV и V поддиапазонов
Антенны III, IV и V поддиапазонов (установки 3, 4 и 5) имеют однотипную, разборную конструкцию (рис. 15). Каждая антенна состоит из спирального облучателя 3, усеченного параболического рефлектора 7 и коаксиальной линии 1,
1 — коаксиальная |
линия; |
2 — поропластовая втулка; |
|||
3 |
— облучатель |
(спираль); |
4 — поршень настройки; |
||
5 |
— контррефлектор; 6 — согласующий трансформатор; |
||||
|
7 — параболический |
рефлектор; |
8 — фильтр |
||
Спиральные облучатели III, |
IV |
и V |
поддиапазонов выполнены |
в виде шестивитковой спирали с контррефлектором 5, имеющей диаграмму направленности осевого типа и обеспечивающей прием сигналов любой линейной поляризации.
Спираль антенны III поддиапазона изготовлена из бронзовой проволоки КМЦ-3-1, спирали антенн IV и V поддиапазонов — из латунной проволоки Л-62. Основные размеры спирали антенн ука заны в табл. 2.
|
|
|
Т а б л и ц а 2 |
Номер поддиапазона |
Диаметр провода |
Диаметр спирали, |
Шаг спирали, |
спирали, мм |
мм |
мм |
|
III |
2,0 |
16 |
10 |
IV |
3 ,0 |
20 |
14 |
V |
3 ,0 |
28,5 |
18 |
22
На рис. 16 представлен разрез спирального облучателя антен ны V поддиапазона. Спираль облучателя 3, имеющая шесть вит ков, намотана на поропластовую втулку 2, надетую на опорную трубку 1 коаксиальной линии. Вывод спирали 17 пропущен внутрь опорной трубки через изоляционную втулку 16 и винтом 15 со единен с внутренним проводом 13 жесткой коаксиальной линии, наружной оболочкой которой служит трубка 1. Вывод спирали 17 и отверстие с изоляционной втулкой 16 закрыты предохранитель ной втулкой 8 из пористого полистирола (поропласта).
Рис. 16. Спиральный облучатель V поддиапазона:
7 — опорная трубка коаксиальной линии; 2 — поропластовая втулка; 3 — спираль; |
4 — |
|
соединительный контакт; 5 — зажимная гайка контакта; 6 — изоляционная |
шайба; |
7 —* |
согласующий трансформатор; 8 — предохранительная втулка; 9 — мушка; |
10 — контр |
|
рефлектор; 11 — прокладка; 12 — винт крепления контррефлектора; 13 — внутренний |
про |
вод коаксиальной линии; 14 — поршень настройки; 15 — винт крепления спирали; 16 — изоляционная втулка; 17 — вывод спирали
П р и м е ч а н и я : |
1. Взаимное расположение прорези контррефлектора 10 и вывода |
|
спирали 17, указанное |
на рисунке, обязательно. |
|
2. |
Втулки 2 и 8 ставить на клее БФ-4. |
|
На |
расстоянии 4—6 мм от вывода спирали на опорной труб |
|
ке 1 |
винтом 12 |
закреплен контррефлектор 10, предназначенный |
в сочетании с параболическим рефлектором для создайия боль шей направленности диаграммы приема. Контррефлектор выпол
нен в виде диска с бортом по краям |
(диаметр диска равен 50, |
|
70 и ПО мм для III, IV и V |
поддиапазонов соответственно). Рас |
|
стояние от контррефлектора |
до центра |
параболического рефлек |
23

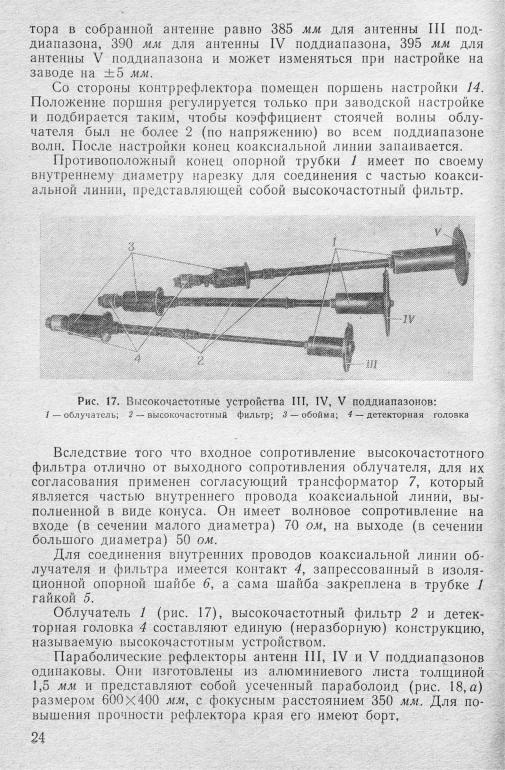

![](/html/65386/283/html_znDDzWB_j6.SR6z/htmlconvd-s7jCQT25x1.jpg)

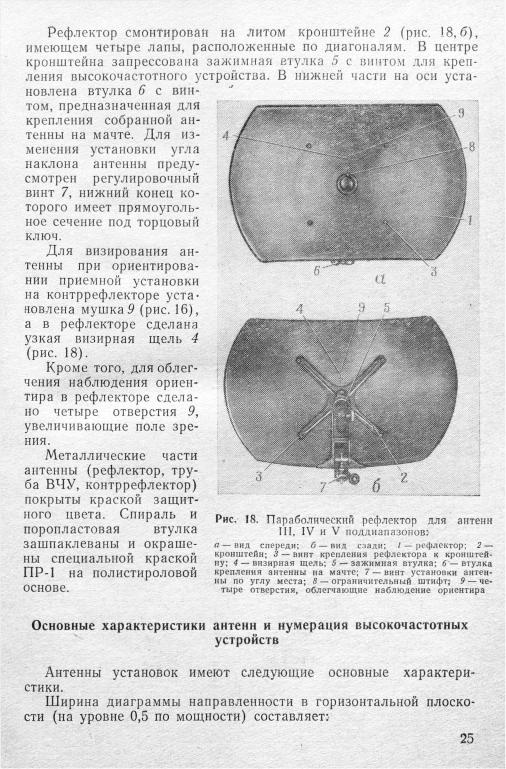

![](/html/65386/283/html_znDDzWB_j6.SR6z/htmlconvd-s7jCQT26x1.jpg)
для I поддиапазона 4,5—6,5°;
для II поддиапазона 6,5—9,5°;
для III поддиапазона 5—8°;
для IV поддиапазона 7—10°;
для V поддиапазона 9—13,5°.
Ширина диаграмм направленности в вертикальной плоскости для антенн I и II поддиапазонов такая же, как и в горизонталь ной плоскости, а для антенн III, IV и V поддиапазонов несколько шире:
для III поддиапазона 9—10°;
для IV поддиапазона 11 —13°;
для V поддиапазона 15—16°.
Рис. 19. |
Диаграмма направленности антенны I поддиапазона: |
а — в |
горизонтальной плоскости; б — в вертикальной плоскости |
Уровень боковых лепестков диаграммы направленности в гори зонтальной плоскости не превышает 5% (по мощности) от макси мума на средней волне каждого поддиапазона, за исключением II поддиапазона, где уровень боковых лепестков на средней волне достигает 9% (по мощности). Коэффициент равномерности, рав ный отношению полуосей эллипса поляризационной характери стики антенны (характеризующий прием антенной полей различ ной поляризации), во всем рабочем диапазоне волн станции выше 25% (по напряжению).
Диаграммы направленности антенн I и V поддиапазонов при ведены на рис. 19 и 20.
В комплекте станции РПС-1 имеется по два высокочастотных устройства на каждый поддиапазон: один с правой и один с левой намоткой спиралей.
26
Высокочастотные устройства с правой намоткой спиралей яв ляются рабочими комплектами, а с левой намоткой спиралей — дополнительными, которые хранятся в ЗИП.
Каждому высокочастотному устройству присвоен номер: для ВЧУ с правой намоткой спиралей с 1 по 5; для ВЧУ с левой намоткой спиралей с 6 по 10. В станциях первых выпусков каж дому ВЧУ присвоен номер, соответ ствующий номеру поддиапазона с буквой Л или П, указывающей на мотку (левая, правая).
П р и м е ч а н и е . Высокочастотные ус тройства со спиралями, имеющими левую намотку, используются при работе по стан циям с круговой вращающейся поляриза цией, когда направление вращения электри ческого вектора не соответствует направле нию намотки рабочей спирали (с правой на моткой).
|
|
3. |
МАЧТА |
|
|
|
|
|
|
|
Мачта предназначена для уста |
|
|
|
|
||||||
новки антенны на определенной вы |
|
|
|
|
||||||
соте над приемным устройством. |
|
|
|
|
||||||
Для работы из блиндажа в возимом |
|
|
|
|
||||||
комплекте станции имеются удлини |
|
|
|
|
||||||
тели |
мачты (по числу |
приемных |
Рис. 20. Диаграмма направленно |
|||||||
установок). |
|
|
|
|
сти антенны V поддиапазона в го |
|||||
Мачта (рис. |
21) |
изготовлена из |
|
ризонтальной |
плоскости |
|||||
стальной трубы |
1 |
длиной |
636 мм, |
|
кабель 2 |
типа РК-50. |
||||
внутри |
которой |
проходит |
коаксиальный |
|||||||
Кабель |
одним |
(нижним) |
концом |
заканчивается |
соединитель |
|||||
ным контактом |
15, вставляемым при установке мачты |
в контакт |
||||||||
ное гнездо трубы приемного устройства. |
В верхней |
части трубы |
||||||||
через |
выходной |
фланец |
4 |
кабель |
выходит наружу |
и |
заканчи |
вается штепсельным разъемом, имеющим контакт 9 и накидную гайку 10 для соединения с детекторной головкой высокочастот ного устройства.
На нижнем конце трубы имеется накидная гайка 17 для креп ления мачты, установленной на приемном устройстве, и манже та 18, предохраняющая от попадания воды в корпус через места соединения мачты. В нижнем торце трубы мачты имеются фикси рующие вырезы 20, позволяющие правильно сочленять мачту с верхним концом трубы приемного устройства, имеющим для этой цели выступ.
Впоходном положении после свертывания мачта укладывается
вупаковочный футляр.
Удлинитель мачты (рис. 22) изготовлен из стальной трубы 1 длиной 1155 мм, внутри которой проходит провод 2. Внутренний
кэ
О?
Рис. 21. Мачта:
|
|
/ — стальная |
труба; |
2 — кабель РК-50; |
|||||
|
|
3 — внешняя |
обойма |
подшипника |
с от |
||||
|
|
верстиями для |
оттяжек; |
4 —выходной |
|||||
|
|
фланец кабеля; |
5 — обойма; |
в — защит |
|||||
|
|
ная |
спираль; |
|
7 — сальник; |
8 — гайка; |
|||
|
|
9 — соединительный |
контакт |
штепсель |
|||||
|
|
ного |
разъема; |
10 — накидная |
гайка |
||||
|
|
штепсельного |
|
разъема; |
11 — втулка; |
||||
|
|
12 — уплотнительное |
кольцо; |
13 — сто |
|||||
|
|
порный винт; |
|
14 — уплотняющая |
втул |
||||
|
|
ка; |
15 — соединительный |
контакт; |
16 — |
||||
13 12 |
П |
контактная втулка; |
17 — накидная |
гай |
|||||
ка; |
18 — манжета; |
19 — изоляционные |
|||||||
|
|
опорные шайбы; 20 — фиксирующие вы |
резы
|
|
Рис. 22. Удлинитель мачты: |
1 — стальная труба; |
2 — внутренний провод |
(струна); 3 — установочная втуяка для накидной гайки мачты; 4 — контактное гнездо* 5 _изо |
ляционная шайба; 6 |
—•опорные резиновые |
шайбы; 7 — манжета; 8 — соединительный контакт; 9 — фиксирующие вырезы; 10 — накидная |
|
|
гайка |
со
