Федеральное агентство по образованию
Государственное образовательное учреждение
Высшего профессионального образования
ИГЭУ имени В.И. Ленина
Кафедра “Автоматическое управление электроэнергетическими системами”
Отчет к лабораторным работам по электронике на тему:
Изучение реализаций основных логических элементов
Выполнили студенты
IIIкурса 28 группы
Федосеев А.Е.
Галанин Д.В.
Проверил:
Можжухина В.В.
I. Изучение основных логических элементов, их изображений и функций, реализуемых этими элементами.
Изучение основных логических элементов, их изображений и функций, реализуемых этими элементами, может осуществляться при виде исследований – либо «Таблица состояний», либо «Временные диаграммы». При любом из этих видов исследований производится выбор изучаемого логического элемента:
элемент `И`;
элемент `ИЛИ`;
элемент `НЕ`;
элемент `И-НЕ`;
элемент `ИЛИ-НЕ`.
При этом в окне «Изображение» появляется изображение выбранного вида логического элемента и функция, реализуемая этим элементом.
Изучение изображений основных логических элементов можно совместить с определением таблиц состояний.
II. Определение таблиц состояний основных логических элементов.
Определение таблицы состояний исследуемого логического элемента производится при виде исследований «Таблица состояний».
Перед началом работы желательно подготовить заготовку таблицы состояний, в которой должны быть столбцы входных сигналов и выходного сигнала. Число строк в таблице должно соответствовать всем возможным сочетаниям входных сигналов. Незаполненной должен быть только столбец выходного сигнала.
Затем необходимо задавать различные комбинации входных сигналов, и нажимать кнопку «Внести в таблицу». При этом результат данной комбинации сигналов заносится в таблицу состояний на экране монитора. Когда все возможные комбинации сигналов будут определены кнопка «Внести в таблицу» становится недоступной. Результаты из таблицы состояний на экране монитора заносятся в заготовленную таблицу и анализируются. Затем определяется таблица состояний следующего логического элемента.

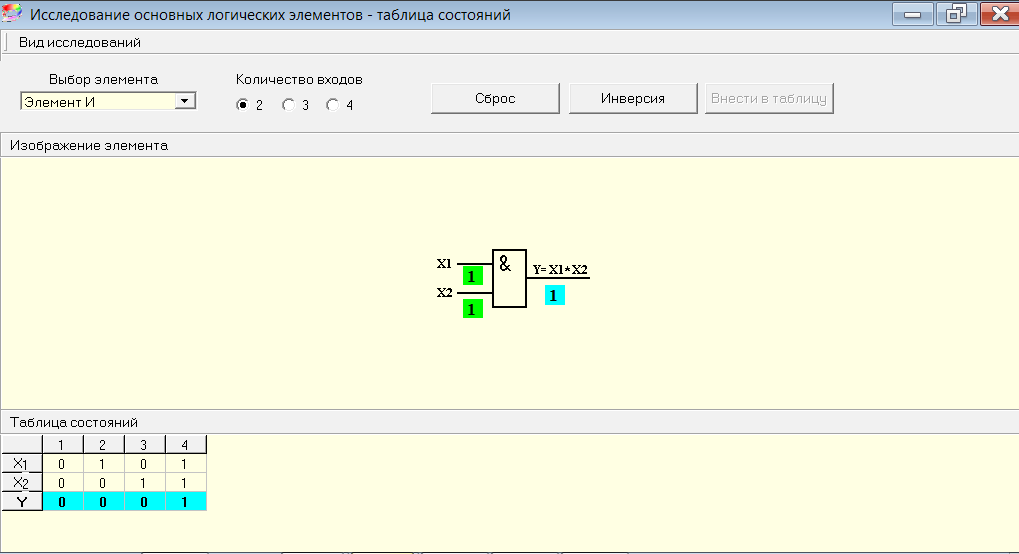

В этом режиме на экране монитора имеются:
Элементы выбора вида логического элемента и количества его входов;
Изображение выбранного вида логического элемента с указанием выполняемой функции, значение входных сигналов и сигналов на выходе
Таблица состояния.
III. Получение и анализ временных диаграмм основных логических элементов.
Получение и анализ временных диаграмм основных логических элементов производится при виде исследований «Временные диаграммы».
Исследование проводится следующим образом.
Пользователь выбирает вид исследуемого логического элемента и количество его входов. Затем он задает количество интервалов сигналов и комбинации сигналов для каждого интервала. Одновременно с нажатием кнопки мыши, изменяющей значение входного сигнала в выбранном интервале, происходит изменение временных диаграмм.
Для полного анализа пользователь должен задать все возможные комбинации входных сигналов и понять, при каких сигналах и в какие моменты времени появляются те или иные сигналы на выходе. Для более точного определения момента переключения можно использовать визир, который перемещается с помощью мыши.
элемент `И`;
элемент `ИЛИ`;
элемент `НЕ`;
элемент `И-НЕ`;
элемент `ИЛИ-НЕ`.
