Конечно, электронные лампы не могут удовлетворить этим тре­ бованиям, поэтому для автоматической коммутации используются полупроводниковые приборы (диоды, транзисторы, интегральные схемы) и магнитные элементы (см. гл. 4). Электронные приборы пока широко используются в качестве коммутационных в цепях управления. Электронные приборы по сравнению с электромеха­ ническими приборами коммутации обладают большим сроком службы, большими скоростями переключения, потребляют мень­ ше электроэнергии, имеют меньшие габариты и вес, но по комму­ тационным возможностям, т. е. по количеству одновременно уп­ равляемых цепей и по значению величины коэффициента /(,<, усту­ пают пока электромеханическим приборам.

8.4. ОСНОВНЫЕ ПРИНЦИПЫ ПОСТРОЕНИЯ СТРУКТУРНЫХ СХЕМ АВТОМАТИЧЕСКИХ ТЕЛЕГРАФНЫХ СТАНЦИЙ

Как известно из курса «Телефония и системы автоматической коммутации», автоматические коммутационные станции соединяют вызывающую абонентскую установку с вызываемой путем и с к а ­ ния определенной или любой свободной линии в данном направ­ лении. Процесс искания осуществляется ступенями, что дает воз­ можность создания коммутационных станций большой емкости. Искание подразделяется на свободное, групповое и линейное. Ступени искания автоматических коммутационных станций под­ разделяются на предварительное, групповое и линейное искание.

занятый на коммутационном устройстве (искателе или соедините­ ле) вход свободной линии определенного направления к следую­ щей ступени искания. При групповом искании применяется вы­ нужденное искание требуемого направления соединения и свобод­ ное искание в выбранном направлении любого свободного выхода.

С т у п е н ь л и н е й н о г о и с к а н и я ( ЛИ) служит для сое­ динения с вызываемой абонентской установкой, поэтому на этой ступени осуществляется вынужденное искание.

С т у п е н ь а б о н е н т с к о г о и с к а н и я АИ используется на координатных станциях и является комбинированной ступенью предыскания и линейного искания. Совмещение функций предыскания и линейного искания в одной ступени улучшает использо­

подключения регистров к коммутационным устройствам станции. Эта ступень свободного искания.

Соединения, осуществляемые автоматическими телеграфными коммутационными станциями, подразделяются на исходящие, вхо­

'180

дящие, транзитные и местные. Соединения между ОП, включен­ ными в различные коммутационные станции, называются исходя­ щими для вызывающей станции, для вызываемой — входящими, а соединения, установленные между ОП, включенными в одну и ту же коммутационную станцию, — местными. Входящими соеди­ нениями называются соединения, поступающие к ОП данной стан­ ции от ОП других коммутационных станций. Транзитными назы­ ваются такие соединения, которые данная станция коммутирует между двумя другими станциями сети. Рассмотрим эти положе­ ния на примере соединения, проходящего по коммутируемой те­ леграфной сети (рис. 8.14) для ст. Б. Исходящим для этой стан-

оп-з ОП-ь

Рис. 8.14. Соединение между ОП на коммутируемой сети

ции является соединение ОП3 с ОП2 ст. В (или ОП4 ст. А), мест­ ным — соединение между ОП3 и ОП4, входящим — соединение ОП4 ст. А (или ОП2 ст. В) с ОП3 или ОП4, а транзитным соеди­ нением является соединение ОП4ст. А с ОП2 ст. В.

Исходящие, входящие, транзитные и местные соединения мо­ гут осуществляться через различное число ступеней искания.

Станции небольшой емкости (а такими можно назвать теле­ графные коммутационные станции, емкость которых не превыша­ ет коммутационные возможности одного искателя или МКС) обычно строятся с использованием только ступени ЛИ. Рассмот­ рим кратко процесс установления соединения и назначение от­ дельных элементов оборудования коммутационных автоматичес­ ких координатных телеграфных станций по упрощенной схеме станции малой емкости, показанной на рис. 8.15.

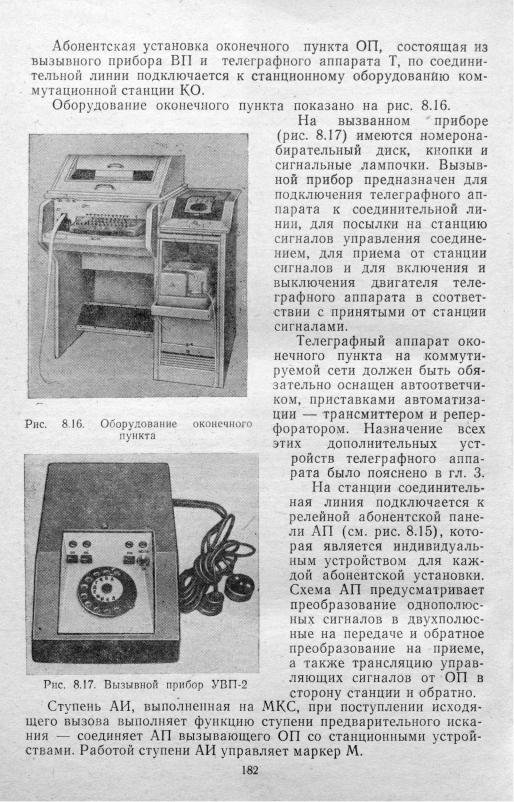

Ступень РИ при исходящем соединении подключит регистр Р к АП вызывающего ОП. Функции регистра на этой станции зна­ чительно упрощены: при исходящем соединении по предваритель­ ному знаку (индексу) регистр определяет направление соединения (местное или иногороднее) и передает об этом информацию в маркер; при входящем — направляет вызов к требуемой АП. Им­ пульсы набора номера, поступающие с ВП, транслируются в ка­ нал. Таким образом, регистры станций небольшой емкости не фиксируют весь шестизначный помер, не осуществляют обходных и преимущественных соединений.

Канал или междугородная соединительная линия подключает­ ся к релейной панели переходного устройства ПУ, которое также является индивидуальным устройством для каждого канала. Схе­ ма ПУ предусматривает трансляцию сигналов между станциями и подключение ПУ при входящем соединении к РИ и Р. При вхо­ дящем соединении ступень АИ, управляемая маркером, осуществ­ ляет линейное искание, подключая ПУ к АП вызываемого ОП.

Таким образом, при исходящем и входящем соединении АП вызывающего ОП через МКС ступени АИ соединяется с ПУ дан­ ного канала.

Схемы станций большой емкости содержат большое количест­ во ступеней искания. Причем в зависимости от емкости станций, числа подключаемых к ней направлений и т. д. коммутационные станции могут иметь несколько ступеней группового искания.

Все ступени искания координатных станций большой емкости строятся по блокам, имеющим определенную емкость по входам, выходам и промежуточным линиям. Блочное построение позволяет наращивать емкость станции, не изменяя ее структурной схемы. Так, например, применяя блок АИ, позволяющий подключить 100 АП, можно наращивать емкость станции сотенными группами без изменения структурной схемы.

Коммутационное оборудование, применяемое на сети АТ и для коммутации каналов по системе Г1С, имеет много общего между собой. Отличия в оборудовании, применяемом на этих сетях, за­ ключаются в том, что на сети ПС предусматривается перепри­ ем информации при неполучении требуемого соединения. Кроме того, на сети АТ все исходящие соединения ОП являются платны­ ми и должны быть автоматически протарифицированы, следова­ тельно, коммутационное оборудование должно иметь счетные уст­ ройства.

Для переприема информации к автоматическому коммутацион­ ному оборудованию станции АПС подключаются станционные ап­ параты (рис. 8.18) и коммутаторы с ручной коммутацией. Часть станционных аппаратов подключается непосредственно к автома­ тическому оборудованию станции так же, как и аппараты ОП, т. е. через вызывной прибор. К таким аппаратам относятся: аппараты приема и передачи избыточной транзитной нагрузки, а также ап­ парат техника. Аппараты приема избыточной транзитной нагруз­ ки подключаются автоматически к исходящим и транзитным сое-

183

динениям в тех случаях, когда в требуемом направлении заняты все каналы. Аппараты передачи избыточной транзитной нагруз­ ки, предназначенные для передачи перепринятой информации, подключаются в нужном направлении путем набора номера на номеропабирательном диске ВП.

«5 §

> I

§ 1 *§ I

Рис. 8.18. Подключение станционных аппаратов к коммутацион­ ному оборудованию автоматических станции

чаются к автоматическому оборудованию коммутационной стан­ ции через специальные коммутаторы ручного обслуживания. Ком­ мутатор низовых связей КНС предназначен для подключения ап­ паратов приема и передачи избыточных входящих и неиндексированных телеграмм. Избыточными входящими называются теле­ граммы, натолкнувшиеся на занятость вызываемого ОП. В этом случае схема станции обеспечивает автоматическое подключение аппарата приема КНС вместо занятого аппарата ОП. Неиндекси-

не указан индекс данного ОП. Для передачи таких телеграмм те­ леграфист набирает номер аппарата приема и, получив соединение, передает неиндексированную телеграмму. Аппараты приема авто­ матизированы, поэтому телеграммы принимаются на перфоленту.

Перепринятая на перфоленту телеграмма далее передается с трансмиттера аппарата передачи КНС, который с помощью шну­ ра подключается к гнезду требуемого ОП в гнездовом поле КНС.

Аппарат передачи, подключаемый к схемному коммутатору, предназначен для передачи специальных телеграмм одновремен­ но к нескольким оконечным пунктам. Подключение его к ОП про­ изводится с помощью ключей, расположенных'на СК.

184

В гнездовое поле шнуровых коммутаторов особой корреспонден­ ции КОК подключаются АП и ПУ станции, что даст возможность при необходимости заменить автоматическую коммутацию ручной. К каждому КОК подключаются два телеграфных аппарата, пред­ назначенные для приема заказа на соединение и ведения перего­ воров между телеграфистом станции и телеграфистом О'П или другой вызываемой станции.

Из всех перечисленных выше дополнительных станционных аппаратов и ручных коммутаторов для оборудования АТ необхо­ димы только аппараты техника, КОК и подключаемые к нему аппараты.

Структурные схемы станций большой емкости рассматривают­ ся в следующих разделах этой главы.

8.5. СИСТЕМА НУМЕРАЦИИ, ПРИМЕНЯЕМАЯ НА АВТОМАТИЧЕСКИХ ТЕЛЕГРАФНЫХ КОММУТАЦИОННЫХ СТАНЦИЯХ

На регистровых автоматических телеграфных станциях приме­

зываемой коммутационной станции и являются едиными для стан­ ций АТА и АПС, установленных в одном узле. Последующие три знака всего шестизначного номера присваиваются оконечным пунктам, включенным в коммутационную станцию (абонентам и оконечным пунктам ПС).

Номера абонентов станций АТА и оконечных пунктов станций АПС могут совпадать, однако регистровые станции обеспечивают автоматическое направление соединения к абоненту АТА или к оконечному пункту Г1С. Оконечным пунктам ПС, включенным в регистровые станции АПС-ШР или АПС-К, присваиваются следу­ ющие номера: ГО — №№ 001—499, РУС — №№ 500—599. Око­ нечным пунктам ПС, включенным в объединенные автоматические коммутационные станции типа АТ-ПС-ПД, присваиваются номе­ ра от 001 до 999 (для РУС сохраняется такая же нумерация, как. и для станций АПС другого типа, т. е. от 500 до 599).

На регистровых станциях ПС предусматривается обслужива­ ние вызовов по двум категориям — обычной и срочной. При сроч­ ном вызове первый знак номера станции увеличивается на 5. На­ пример, номер станции 144 соответствует обычному вызову, а но­ мер этой же станции 644 — срочному вызову.

В переходный период, когда на телеграфной сети страны будут действовать регистровые и безрегистровые станции автоматичес­ кой коммутации, будет применяться открытая нумерация с марш­ рутным кодом. В этом случае номер вызываемого оконечнога пункта состоит из двузначного номера станции и собственного но­ мера ОП. Если соединение устанавливается через промежуточные

185

ровые и безрегистровые станции, то в этом случае применяется смешанная система нумерации. Для установления соединения на безрегистровой станции применяется набор маршрутного номера, а для установления соединения на регистровой станции набирает­ ся шестизначный номер.

Абонентским установкам, включенным в станции АТА-К, при­ сваиваются номера от 100 до 699, станциям и абонентским уста­ новкам АТА-МК, АТК-20 (АТА-М) — от 700 до 999. Абонентские установки, включенные в объединённые станции АТ-ПС-ПД, име­ ют номера от 000 до 999. Абонентские установки, включенные в безрегистровые станции АТА-57 (декадно-шаговые), имеют номе­ ра от 100 до 299 (для станций без ШГИ) или от 1000 до 2999 (для станций с Ш ГИ ).

Нумерация безрегистровых станций АТА — двузначная и подразделяется на основную — номера от 40 до 79 (для станций ГУ и крупных ОУ) и местную — номера от 80 до 99 (для станций ОУ и РУС).

Система нумерации предусматривает также установление твер­ дой нумерации для всех служебных соединений. Так, для вызова коммутатора КОК станции АПС необходимо набрать номер 900, для вызова аппарата приема неиидексированной нагрузки — но­ мер 911 и т. д.

8.6. КОММУТАЦИОННЫЕ СТАНЦИИ МАЛОЙ ЕМКОСТИ

Общие сведения

Автоматические коммутационные телеграфные станции малой емкости предназначены для установки в районных узлах связи, имеющих не более 10—20 ОГ1. К такому типу относятся станции АТК-20 — координатные, абонентского телеграфирования на 20 абонентских установок и шесть каналов; АТА-МК-2 — координат­ ные на 10 абонентских установок и четыре канала и шаговая АТА-М — на 10 абонентских установок и три канала (это обору­ дование сейчас уже не выпускается). В районных узлах связи и промышленных центрах используются координатные подстанции ПТС-К емкостью 160 номеров.

Все оборудование станции малой емкости размещается на од­ ном стативе. Схемы этих станций обеспечивают коммутацию ис­ ходящих, входящих .и местных соединений, а транзитные соедине­ ния не предусмотрены, так как в них нет необходимости в район­ ных узлах связи, где устанавливаются такие станции. Как было показано на упрощенной структурной схеме станции малой емко­ сти (рис. 8.15), здесь используется только одна ступень искания АИ, которая на координатных станциях выполнена на МКС. На станции АТА-М эта ступень искания построена на шаговом вра­ щательном искателе типа ШИ-25/8 и выполняет при исходящем соединении функции искателя вызова ИВ, при входящем соеди­ нении функцию ЛИ.

186

Для электропитания станций необходим источник постоянного

АТ, но в отдельных случаях может быть использовано и для ком­ мутации каналов по системе ПС.

Станция АТК-20

Структурная схема станции показана на рис. 8.19. Ступень АИ выполнена на трехпозиционном МКС типа 20X10X6, ступень РИ — релейная. Так как при коммутации на сети АТ необходима

Рис. 8.19. Структурная схема станции АТК-20

автоматическая тарификация соединений, то схема станции содер­ жит определитель зоны 0 3 и релейные счетные устройства, кото­ рые находятся в схеме переходного устройства ПУ (на рис. 8.19 не показаны). Тарифные импульсы от импульсного устройства по­ ступают в электромагнитные счетчики, подключенные к каждой абонентской панели АП.

В 20 вертикалей МКС последовательно включаются 20 АП станции, а выходы горизонталей распределяются следующим об­ разом: к выходам 1—6 подключаются ПУ, выходы 7— 10 служат для организации местных соединений. Нумерация абонентских усстановок — от 10 до 29. Шесть каналов, подключаемых к станции,

разом. При нажатии абонентом на вызывную кнопку ВП абонент­ ской установки АУ на АП, к которой подключена данная линия, фиксируется сигнал вызова, и вслед за этим происходит занятие через ступень РИ любого свободного регистра Р (их на станции два). Из схемы Р на вызывающую АУ через АП и линию посыла-

187

•ется сигнал «Ответ станции» (на 25 мс прерывается ток в линии) на вызывном приборе зажигается лампочка «Разрешение набора номера», и вызывающий абонент приступает к . набору номера. При местном соединении первой цифрой набираемого номера бу­ дет 1 или 2, а второй — любая цифра от 0 до 9. Двузначный но­ мер вызываемого абонента фиксируется в Р, который после этого занимает маркер М, и если вызываемая АУ свободна, то происхо­ дит соединение через МКС — включаются телеграфные аппараты, абоненты обмениваются информацией. После установления соеди­ нения РИ, Р и М освобождаются и могут быть заняты для следу­ ющих вызовов.

Одновременно с установлением местного соединения подклю­ чаются цепи посылки тарифных импульсов от ИУ на АГ1 (счет­ чик) вызывающего абонента.

Если вызываемая АУ занята, то из регистра в сторону вызы­ вающей АУ посылается сигнал занятости (включается и тут же выключается телеграфный аппарат) и все приборы возвращаются в исходное состояние.

Установленное соединение прерывается на любом этапе при нажатии на ВП отбойной кнопки.

И с х о д я щ е е с о е д и н е н и е —• соединение АУ данной стан­ ции с АУ, включенной в другую коммутационную станцию, — осу­ ществляется следующим образом. (Посылка вызова, занятие сту­ пени РИ и Р и посылка сигнала «Ответ станции» происходят так же, как и при местном соединении.) Получив сигнал «Разрешение набора номера», вызывающий абонент перед набором шестизнач­ ного номера набирает предварительный номер — цифры 3 или 4 (в зависимости от того, делятся ли каналы на два направле­ ния), — который фиксируется в регистре. Вслед за этим регистр занимает маркер и определитель зоны 03, отыскивает свободный канал (ПУ) и управляет соединением АП вызывающего абонен­ та через МКС с ПУ требуемого направления. После этого Р и М освобождаются, а импульсы набираемого шестизначного номера транслируются через ПУ в канал и параллельно фиксируются в 03, который по первым трем цифрам определяет тарифную зону соединения. В счетное устройство СУ (на схеме оно не показано отдельно, его схема расположена на панели ПУ) из ИУ поступа­ ют тарифные импульсы, соответствующие данной тарифной зоне.

При установлении соединения с вызываемой АУ на вызываю­ щей АУ включается телеграфный аппарат и абоненты приступа­ ют к обмену информациями. Одновременно с этим из схемы СУ через АП на абонентский счетчик поступают тарифные импульсы. По окончании обмена информации один или оба абонента нажи­ мают на отбойную кнопку ВП, и все приборы, участвующие в этом соединении, освобождаются.

При отсутствии свободных каналов или занятости вызываемой АУ в сторону вызывающей АУ посылается сигнал занятости, и все приборы станции, участвующие в этом соединении, занимают исходное положение.

188

В х о д я щ е е с о е д и н е н и е осуществляется следующим обра­ зом. При поступлении по каналу вызова от 'противоположной стан­ ции занимается ПУ, к которому подключен данный канал, и далее через РИ свободный Р. Из схемы регистра в сторону вызывающей станции посылается сигнал ответа станции, после чего через ка­ нал поступают импульсы набора номера вызываемого абонента ЛТК-20. Зафиксировав вызываемый номер, Р занимает М и уп­ равляет соединением данного ПУ через МКС с АП вызываемого абонента. После установления соединения Р и М освобождаются. В случае занятости вызываемой АП из схемы Р в сторону канала посылается сигнал занятости и соединение разъединяется.

К оборудованию станции относится и ручной коммутатор РК, к которому подключаются АП и ПУ. Телеграфный аппарат, под­ ключенный к РК, с помощью ключей соединяется с любой АП или ПУ станции. Если оборудование АТК-20 применяется для комму­ тации соединений по сети АТ, то с РК осуществляется контроль за работой АУ, а также прием телеграмм, по каким-либо причи­ нам не переданных по сети АТ (занято, повреждение и т. д.). При занятии оборудования АТК-20 для коммутации соединений но си­ стеме ПС РК может быть использован не только для контроля, но и в качестве коммутатора низовой связи КНС.

При всех видах соединений на сети АТ (то же и на сети ПС) имеется возможность передачи информации на вызываемую АУ даже при отсутствии там дежурного телеграфиста. Для этой цели используются автоответчики, установленные на всех телеграфных аппаратах оконечных пунктов. С вызывающей АУ перед началом передачи информации посылается запрос «Кто там?» (комбина­ ция «ЦИФ» и «Д»), и на вызываемом аппарате срабатывает ав­ тоответчик, посылая условное наименование этого пункта.

Станция АТА-МК-2

К этой станции может быть подключено 10 АУ и четыре кана­ ла в одном или двух направлениях к противоположной станции. Ступень АИ выполнена на МКС типа 10x20x6.

Станция АТА-М

Это -— станция, в которой ступень абонентского искания вы­ полнена на шаговых вращательных искателях типа ШИ-25/8. Сей­ час это оборудование уже не выпускается. К станции можно под­ ключить 10 АУ и три канала в одном направлении к противопо­ ложной станции. В отличие от схем координатных станций малой емкости, схема станции АТА-М не предусматривает возможности организации местных соединений.

Подстанция ПТС-К

Координатная подстанция предназначена для подключения АУ сети АТ, ПС и ПД в районных узлах связи и промышленных центрах. У подстанции нет своего выделенного номера, и поэтому АУ, включаемые в подстанцию, имеют последовательную нумера­
