.pdfработает по дополнительному четырехпроводному каналу ДПС со спектром частот 0,3-=-1,5 кГц, оборудование которого устанавли вается на уплотняемой линии совместно с оборудованием В-3-3. Дальность действия аппаратуры ТТ-6 обусловливается дальностью действия канала ДПС.
Таблица 5.3
ВАРИАНТЫ ИСПОЛЬЗОВАНИЯ И СПЕКТРЫ ЧАСТОТ АППАРА ТУРЫ ТНТ-6
Тип аппа |
Тип уплотняемой линии |
Спектр частот, |
ратуры |
|
кГц |
ТТ-6
ТТ-5
ТТ-5А/Б
НТ-4
четырехпроводный канал ДПС |
0,3ч-1,5 |
четырехпроводный'канал тч |
2,5ч-3,4 |
двухпроводная физическая цепь |
0,Зч-2,5 |
двухпроводная физическая цепь |
3,4ч-5,26 |
ТТ- 5 — а п п а р а т у р а в т о р и ч н о г о у п л о т н е н и я . Ин дивидуальное и групповое оборудование ее полностью соответст вует оборудованию III группы аппаратуры ТТ-17П. Эта аппара тура предназначена для организации пяти двусторонних телеграф ных связей в верхней части спектра частот стандартного четырех проводного канала тч — в спектре 2,54-3,4 кГц.
Дальность действия аппаратуры ТТ-5 обусловливается даль ностью действия канала тч.
Т Т - 5 А / Б — а п п а р а т у р а п е р в и ч н о г о у п л о т н е н и я . Она предназначена для организации пяти двусторонних телеграф ных связей по двухпроводным цветным или стальным цепям или по двухпроводным соединительным линиям городских и пригород ных телефонных кабелей. Линейный диапазон частот — 0,3-=- -=-2,5 кГц.
Аппаратура работает по двухполосной системе связи: полукомплекты ст.А и Б имеют различные схемы.
Структурная схема аппаратуры ТТ-5А показана на рис. 5.27. Индивидуальное оборудование аппаратуры ТТ-5А состоит из пяти стандартных частотных модуляторов-генераторов ЧМГ, аналогич ных по схеме 8—12 каналам аппаратуры ТТ-17П, имеющих спектр 1,71-^2,43 кГц, удлинителей и полосовых фильтров передачи ПФпер.
Так как эта аппаратура является аппаратурой первичного уплотнения и может использоваться на стальных и кабельных ли ниях связи, затухание которых резко возрастает с увеличением частоты, то требуется корректирование амплитудно-частотной ха рактеристики тракта телеграфной связи. Отсутствие корректиро вания может привести к увеличению искажений телеграфных сиг налов. Корректирование осуществляется с помощью удлинителей, которые устанавливаются после ЧМГ в индивидуальном тракте передачи каждого канала. Величина затухания удлинителей уста-
130
навливается таким образом, чтобы уровни сигналов на их выходах для всех частот линейного спектра были бы одинаковыми. Такой метод корректирования называется предыскажением.
Полукомплект станции ТТ-5А имеет в групповой части пере дачи групповое преобразование на частоте 2,88 кГц. Линейным спектром частот является нижняя боковая полоса частот, которую
|
ПФпрп |
Пр12 |
п и |
Рис. 3.27. |
Структурная схема аппаратуры ТТ-5 |
пропускает фильтр Д-1,35, 0,45-М, 17 кГц. В групповом приемном тракте этого полукомплекта групповое преобразование частоты отсутствует.
Конструкция и порядок работы индивидуальных приемников каналов аппаратуры ТТ-5А/Б и ТТ-17П полностью аналогичны. Полукомплект аппаратуры ТТ-5Б не имеет группового преобразо вания частот в тракте передачи, т. е. линейным спектром передачи этого полукомплекта является исходный спектр частот 1,714- 4-2,43 кГц. В приемном групповом тракте полукомплекта ТТ-5Б происходит групповое преобразование на частоте 2,88 кГц.
Дальность действия аппаратуры ТТ-5А/Б по стальным цепям -- 100 км, по биметаллическим — 300 км.
НТ - 4 —. а п п а р а т у р а п е р в и ч н о г о у п л о т н е н и я л и- н и й с в я з и в н а д т о и а л ь н о м с п е к т р е час т от . Она предназначена для организации четырех двусторонних^телеграф ных каналов по двухпроводной воздушной цепи. В отдельных слу чаях может применяться и на кабельных цепях.

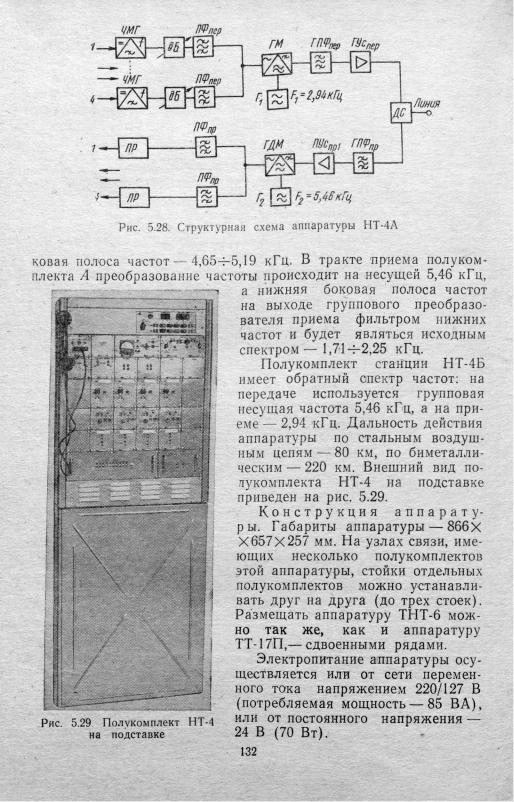

Линейный спектр частот этой аппаратуры 3,44-5,26 кГц, аппа ратура работает по двухполосной системе связи. Структурная схе ма станции НТ-4 (полукомплект А) показана на рис. 5.28.
Индивидуальный тракт передачи и приема такой же, как и у аппаратуры ТТ-5А/Б, т. е. на передаче также используются удли нители для корректирования амплитудно-частотных искажений. В качестве исходной группы частот здесь приняты частоты 8—11 ка налов (аналогичные одноименным каналам аппаратуры ТТ-17П) — 1,714-2,25 кГц.
В тракте передачи полукомплекта А преобразование частоты происходит на несущей 2,94 кГц; в линию передается верхняя бо
5* |
131 |
5.10. АППАРАТУРА ТВУ-12
Групповая полупроводниковая аппаратура ТВУ-12 построена по принципу временного уплотнения с использованием амплитуд но-импульсной модуляции. Эта аппаратура предназначена для организации 12 двусторонних телеграфных каналов на городской и пригородной сети. В качестве оконечных телеграфных аппаратов к этой аппаратуре можно подключать как стартстопные, так и синхронные аппараты, максимально допустимая скорость телегра фирования — 200 Бод.
Аппаратура ТВУ-12 имеет три различных полукомплекта: око нечные комплекты ТВУ-12А и ТВУ-12Б и промежуточный (регене ратор)— ТВУ-12Р. Для организации 12 телеграфных каналов не обходима одна четырехпроводная физическая цепь, образованная по двум парам кабеля ГТС. Дальность действия без регенератора 5ч-15 км — для кабеля ТГ диаметром жил 0,44-0,7 мм и 25 км — для кабеля ТЗ с диаметром жил 0,9-4-1,2 мм. Использование реге нератора ТВУ-12Р позволяет вдвое увеличить дальность действия телеграфных связей.
На рис. 5.30 показана структурная схема аппаратуры ТВУ-12А. Все оборудование станции подразделяется на индивидуальное и групповое.
Рис. 5.30. Структурная схема аппаратуры ТВУ-12А
И н д и в и д у а л ь н о е о б о р у д о в а н и е с т а н ц и и ТВУ-12. К нему относится комплект переходного устройства ПУ, который устанавливается для каждого из 12 телеграфных каналов. На стан ции ТВУ-12А к ПУ по четырехпроводной схеме подключаются двухполюсные цепи передачи и приема от станционных устройств
коммутационных станции или станционных аппаратов (на 'неком мутируемой сети). На станции ТВУ-12Б к ПУ подключаются двух проводные абонентские линии в однополюсном режиме. В этом и заключается отличие оборудования станции ТВУ-12Б от ТВУ-12А.
Г р у п п о в о е о б о р у д о в а н и е п е р е д а ч и . Групповое обо рудование состоит из распределителя передачи РПер, задающего генератора ЗГ и выходного устройства Вых.устр.
Назначение группового оборудования передачи состоит в том, чтобы произвести квантование всех сигналов, поступающих от 12 ПУ, суммировать квантованные сигналы и передать их в линию. Распределитель передачи имеет 13 выходов, к двенадцати подклю чаются индивидуальные комплекты ПУ, а к тринадцатому выходу подключается канал синхронизации Сх, по которому в линию и далее на приемный распределитель поступают сигналы, синхрони зирующие работу передающего и приемного распределителей.
Задающий генератор ЗГ вырабатывает импульсы с частотой 65 кГц. Эти импульсы являются тактовыми для распределителя и, кроме того, управляют работой схемы выходного устройства.
Распределитель передачи поочередно подключает к выходному устройству каждый из двенадцати индивидуальных комплектов ПУ. Выходное устройство формирует общий групповой сигнал из от дельных импульсов, поступающих с распределителя передачи, и пе редает его в линию.
Г р у п п о в о е о б о р у д о в а н и е п р и е м а. Данное оборудо вание состоит из входного устройства Вх. устр., фазирующего ус тройства ФУ и двух распределителей приема Pnpi и РПР2 -
Схема входного устройства содержит линейный выравниватель, который необходим для корректирования амплитудно-частотных ис кажений, линейный усилитель и устройства, восстанавливающие и формирующие принимаемые с линии групповые сигналы. Фазирую
щее устройство необходимо для синхронной и |
синфазной работы |
||||||||||||||
а) |
|
|
|
1 |
I——/Г АТС |
|
распределителен |
приема |
с |
||||||
ТА |
ВП Урал |
|
\Урал\ ТВУ-12 |
ТВУ-12 |
распределителем передачи. |
|
|||||||||
|
|
|
У I |
|
|
А |
Как |
показано |
на |
схеме |
|||||
|
|
|
|
|
|
рис. 5.30, групповое обору |
|||||||||
|
|
|
I |
I |
|
|
|
дование |
приема |
содержит |
|||||
в) |
ВП, |
|
I |
1 |
|
I |
| |
два приемных распределите |
|||||||
ТА, |
Урал |
^ |
| |
ТВУ-12 |
I |
I ТВУ-12 |
ля: импульсы, соответствую- |
||||||||
|
|
— А |
|
|
Б |
|
А |
щие |
плюсовым |
сигналам, |
|||||
ТА2 |
8 П2 |
|
1 |
1 |
|
l| |
I |
поступают |
на |
вход |
Рпрь |
а |
|||
|
|
|
|
|
' |
соответствующие |
минусо- |
||||||||
Оконечный пункт |
II1 |
АТС |
1 |
вым |
сигналам— на |
вход |
|||||||||
|
|
|
|* | |
|
|
Р |
Телеграф |
РПР2 - |
С выходов |
распреде- |
|||||
|
|
|
|
|
|
ё |
| |
лителеи |
приема |
импульсы |
|||||
|
|
|
I » |
|
I |
|
поступают |
в |
соответствую |
||||||
|
|
|
|
|
|
щие комплекты ПУ, где вос |
|||||||||
Рис. 5.31. Организация телеграфной связи |
станавливаются |
форма |
и |
||||||||||||
с |
помощью |
аппаратуры |
«УРАЛ»: |
продолжительность |
старт- |
||||||||||
а) телеграфная |
и телефонная связь; б) две |
||||||||||||||
|
|
телеграфные связи |
|
стопных |
|
или |
синхронных |
134
— проведение электрической и механической профилактики;
— контролирование и настройка телеграфных каналов, свое временное предоставление обходных связей и замена каналов при непрохождении связи.
Основным показателем, определяющим работоспособность те леграфных каналов, является их соответствие допустимым нормам для данного вида оборудования частотного телеграфирования. Так, для связи, организованной по одному каналу частотного телегра фирования, эксплуатационная норма искажений синхронных сигна лов составляет 6%, стартстопных сигналов — 4%; для связи, орга низованной по двум последовательно соединенным каналам, — со ответственно 10 и 6%; по трем каналам — 13 и 8% и т. д. В случае явного нарушения нормальной работы всего канала тч или физи ческой цепи (при резком изменении уровня, пропадании его, при возрастании искажений в большинстве телеграфных каналов, уве личении количества ошибок и др.) технический персонал, обслу живающий оборудование частотного телеграфирования, сдает этот канал тч или физическую цепь для проверки на МТС.
Для предупреждения технических остановок на связях и содер жания аппаратуры в исправном состоянии технический персонал должен своевременно выполнять профилактические работы. Про филактические работы по каналообразующему оборудованию под разделяются, на упрощенную профилактику и углубленную.
Упрощенная электрическая профилактика телеграфных кана лов для ламповой аппаратуры выполняется один раз в полугодие, а для транзисторной аппаратуры — один раз в год. Углубленная электрическая профилактика аппаратуры проводится один раз в 2—3 года. С такой же периодичностью осуществляется механичес кая профилактика. Все профилактические работы выполняются в часы наименьшей нагрузки. На время углубленной профилактики основное оборудование заменяется резервным.
Помимо эксплуатационной документации, используемой для за писи результатов проверок, регулировок и т. д., на все каналы (тч и телеграфные) заполняются электрические паспорта. В них ука зываются электрические характеристики канала, изменения в схе мах, даты и качество выполнения профилактических работ.
5.12. ДАЛЬНЕЙШЕЕ РАЗВИТИЕ ЧАСТОТНОГО ТЕЛЕГРАФИРОВАНИЯ
Высокая эффективность частотного телеграфирования привела к широкому 'использованию этого метода на всех видах телеграф ных связей: магистральных, внутриобластных, городских и при городных. Вновь разрабатываемая аппаратура частотного телегра фирования должна обладать высокими надежностью и достовер ностью по передаче и приему информации на высоких скоростях. Эти требования могут быть обеспечены применением современных полупроводниковых элементов, печатного монтажа, дискретных ло гических схем, микромодульных элементов и т. д.
В ближайшее время наша промышленность начнет выпуск но
136
вой аппаратуры частотного телеграфирования типа СКАТТ-12, в которой применяется частотная модуляция и частотный принцип уплотнения. Это аппаратура вторичного уплотнения канала тч в спектре 0,3-f-3,4 кГц образует 24, 12 и 6 телеграфных каналов, рассчитанных на скорости телеграфирования 50, 100 и 200 Бод. Так же, как и в аппаратуре ТТ-48, возможна организация смешан ных каналов. В этой аппаратуре применяется единый генератор несущих частот для всех каналов. Генератор имеет кварцевую ста билизацию частоты. Это полупроводниковая малогабаритная аппа ратура, в которой широко используются микросхемы.
Для уплотнения городских и пригородных двухпроводных непупинизированных физических цепей выпускается дуплексная або нентская телеграфная аппаратура «ДАТА». В этой аппаратуре при менен метод временного уплотнения и амплитудно-импульсная мо дуляция. Аппаратура обеспечивает получение шести («ДАТА-6») или трех («ДАТА-3») телеграфных каналов, рассчитанных на ско рость телеграфирования до 100 Бод. Если объединить два канала, то скорость телеграфирования может быть увеличена до 200 Бод. Временной метод разделения принят в этой аппаратуре не только для уплотнения физической цепи, но и для разделения трактов передачи и приема на двухпроводной линии связи. Дальность дей ствия аппаратуры «ДАТА» по кабелям ТГ с диаметром жил 0,5 мм — 17 км, по кабелю ТЗ — 40 км.
Каждый комплект аппаратуры «ДАТА» состоит из одной веду щей станции и двух ведомых. Ведущая станция управляет работой
Рис. 5.33. Организация телеграфных связей с помощью аппаратуры «ДАТА»
двух ведомых станций. Принцип организации телеграфных связей с помощью аппаратуры «ДАТА» показан на рис. 5.33. Ведущая станция устанавливается на телеграфе, к ней подключаются стан ционные телеграфные аппараты через ИСУ-ТА (двухполюсный ре жим на постоянном токе) или выходы от коммутационных станций (двухполюсные). Ведомая станция устанавливается на противо положном конце уплотняемой физической цепи, например, в ГО или на АТС. К ней подключаются оконечные телеграфные аппа раты также в двухполюсном режиме, т. е. через ИСУ-ТА или спе циальные вызывные приборы УВП-2, обеспечивающие двухполюс ный режим работы.
137
Г Л А В А 6
ФАКСИМИЛЬНАЯ СВЯЗЬ
6.1. ОСНОВНЫЕ ПОНЯТИЯ
Факсимильная связь представляет собой электрический способ передачи графической информации — неподвижного изображения (таблиц, чертежей, схем, графиков и т. д.) и текста. Этот метод передачи информации осуществляется с помощью специальных факсимильных аппаратов, которые дистанционно по каналам связи копируют изображение. Приемные аппараты факсимильной связи обеспечивают точную копию передаваемого изображения с полным сохранением формы всех деталей и их полутоновых оттенков.
Каждое нецветное изображение можно представить состоящим из светлых и темных элементов. Различают ч е р н о - б е л ы е и з о б р а ж е н и я — текст, чертежи, схемы и т. д. — и п о л у т о н о в ы е и з о б р а ж е н и я — фотографии. Во-первых, есть только два цве та — белый и черный (две градации яркости), во-вторых, изобра жение состоит из белого, серого разных оттенков и черного цветов.
На телеграфной сети страны применяются факсимильные аппа раты, которые могут воспроизводить полутоновые и черно-белые
изображения или только черно-белые. |
следующем |
Принцип факсимильной связи заключается в |
|
(рис. 6.1). Изображение, которое необходимо передать |
(оригинал), |
Рис. 6.1. Структурная схема факсимильной связи
состоит из множества мельчайших элементов различной яркости. В передающем факсимильном аппарате оригинал освещается све тооптической системой. При этом элементы отражают свет с раз личной интенсивностью — черные элементы поглощают свет, а свет лые отражают его. Отраженный поток света превращается фото электрическим преобразователем в электрические импульсы, вели-
138
чина которых зависит от яркости элемента передаваемого изобра жения. Преобразователь частоты преобразует электрические им пульсы (фототок) на выходе фотоэлектрического преобразователя с помощью амплитудной или частотной модуляции в спектр частот, соответствующий каналу тч, по которому организуется факси мильная связь.
Модулированные импульсы по каналу связи поступают на при емный аппарат в преобразователь частоты. Преобразователь часто ты выполняет функцию демодулятора — преобразует модулирован ные сигналы в видеосигналы, которые воздействуют на записываю щее устройство, воспроизводящее принимаемое изображение.
Передающие и приемные факсимильные аппараты имеют раз вертывающие устройства для последовательного разложения изоб ражения на отдельные элементы, а также специальные синхронизи рующие и фазирующие устройства, которые обеспечивают одина ковое взаимное расположение принятых и переданных элементов изображения.
С к о р о с т ь ф а к с и м и л ь н о й п е р е д а ч и измеряется чис лом строк, передаваемых в минуту, где под термином строка под разумевается строка развертки — узкая полоса перемещения све тового пятна. Длина строки ограничена конструкцией передающего аппарата. По скорости передачи факсимильная аппаратура под разделяется на низкоскоростную (аппаратура для магистральных, внутрирайонных и внутригородских телеграфных связей) — Уф1 = 60, 90, 120 или 250 строк/мин и высокоскоростную (для передачи га зет) — Vф2 = 143, 2400 или 3000 строк/мин.
П р о п у с к н а я с п о с о б н о с т ь ф а к с и м и л ь н о й с в я з и Аф так же, как и пропускная способность телеграфной связи, обо рудованной буквопечатающими аппаратами, измеряется числом слов, передаваемых за час. Для низкоскоростных факсимильных аппаратов /4ф1= 2500-^-3500 слов/ч, а для высокоскоростных аппа ратов Аф2 = 50 000ч-130 000 слов/ч. Как видно из приведенных дан ных, пропускная способность факсимильной связи больше, чем связи, оборудованной буквопечатающими телеграфными аппарата ми. Однако для работы факсимильных аппаратов требуются широ кие симплексные каналы (стандартные каналы тч для низкоско ростной аппаратуры и весь групповой тракт многоканальной аппа ратуры уплотнения — 240 кГц).
Помимо скорости и пропускной способности, факсимильная связь характеризуется также в р е м е н е м п е р е д а ч и и н ф о р м а ц и и .
В факсимильных аппаратах применяются р а з в е р т ы в а ю щ и е у с т р о й с т в а различных типов: барабанные, плоскостные и ду говые.
6.2.ЭЛЕМЕНТЫ ФАКСИМИЛЬНОЙ АППАРАТУРЫ
Вбарабанных развертывающих устройствах разложение изоб ражения на отдельные элементы производится при помощи вра щательного движения барабана 1 (рис. 6.2), на котором крепится
