.pdfгора ГМ (демодулятора) используется кольцевой балансный пре образователь частоты. В результате процесса преобразования час тот на выходе кольцевой балансной схемы образуются токи верх ней и нижней боковой полосы частот. Токи нижней боковой по лосы частот 0,45-Ь 1,35 кГц, образующиеся на выходе Г1М1 , выде ляются групповым фильтром, усиливаются до требуемого уровня и поступают в линию. Верхняя боковая полоса частот срезается фильтром.
Несущие частоты II шестиканальной группы 1,53-7-2,43 кГц пе редаются в линию без группового преобразования.
Линейный спектр частот III группы каналов — в нее входят пять последних каналов — образуется групповой модуляцией тока групповой несущей частоты 4,86 кГц, получаемой от ГГг, токами исходной пятиканальной группы 1,53-ь2,25 кГц. Нижняя боковая
полоса частот, образующаяся |
на |
выходе ГМз, — 2,61 -f-3,3 кГц — |
|||||
выделяется групповым фильтром, |
усиливается и |
поступает в ли- |
|||||
I Линейный спектр 1 |
• |
|Неладный спектр |
|
Верлнпя |
|||
F , |
боковая |
||||||
I группы конапод |
\ |
, |
частот |
||||
|
|
|
|
|
й |
El |
|
|
11111 |
|
. |
|
|
Л ,15 |
1,53 |
2,® |
2,88 0,33 |
5,31 f,кГц |
|
Нижняя боковая |
|
|
|
Верлняя |
||||
I |
|
|
|
|
|
F |
||
I |
Неладный |
спект р |
Линейный |
спектр |
. боковая |
|||
, |
|
частот |
' |
'Ш группы каналов I |
|
|
|
|
Шгруппа 7 |
Ы Ы Щ \Щ |
Щ Щ Ы Ы Й |
|
Ш Ш |
||||
1,53 |
|
2,25 |
2,61 |
3,33 |
0,86 5,3° |
7,111,кГц |
||
|
|
|
|
Нижняя боковая |
|
|
|
|
Рис. 5.20. |
Преобразование |
частот в |
групповой |
части передачи |
||||
|
|
|
аппаратуры ТТ-17П |
|
|
|
||
нию. Процесс |
|
преобразования частот |
в групповой |
части передачи |
аппаратуры ТТ-17П поясняется диаграммой, приведенной на рис. 5.20.
Линейное оборудование передачи и приема построено таким образом, что при необходимости к каждой канальной группе мож но подключить отдельный канал тональной частоты и образовать три отдельных пучка телеграфных каналов по трем разным направ лениям. На схеме рис. 5.19 показано такое подключение линейного оборудования, при котором все 17 каналов образуются в одном канале тч.
Линейный усилитель ЛУс, входящий в линейное оборудование приема, включается в том случае, если соединительная линия меж ду МТС и телеграфом имеет большое затухание.
В групповом оборудовании приема I и III групп происходят про цессы групповой демодуляции на тех же групповых несущих час тотах, что и при передаче. Частотные спектры приема разделяются
120

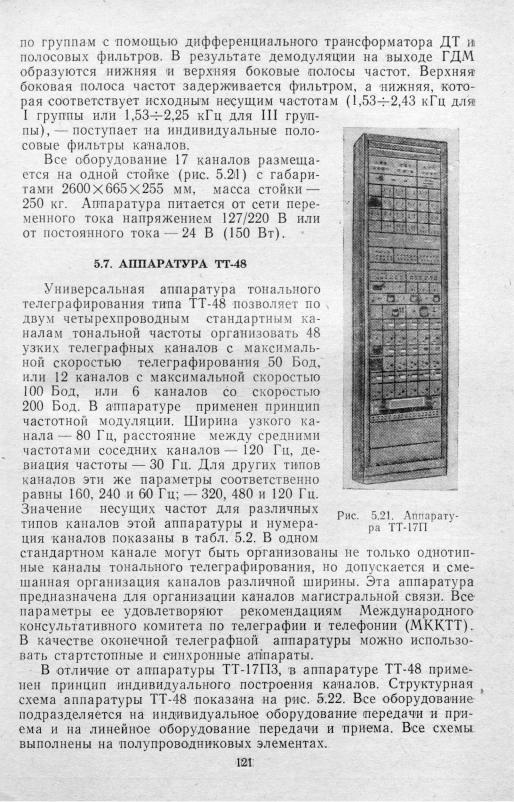

Таблица 5.2
НЕСУЩИЕ ЧАСТОТЫ ДЛЯ КАНАЛОВ АППАРАТУРЫ ТТ-48
Значения несущих частот для различных типов каналов при следующих скоростях
|
ч=50 Бод |
|
4=100 Бод |
|
v=200 Бод |
№ канала |
несущая частота |
№ канала |
несущая частота |
№ канала |
несущая частота |
|
Гц |
|
Гц |
|
Гц |
101 |
420 |
201 |
480 |
|
|
102 |
540 |
|
|
401 |
600 |
103 |
660 |
202 |
720 |
|
|
104 |
780 |
|
|
|
|
105 |
900 |
203 |
960 |
|
|
106 |
1020 |
|
|
402 |
1080 |
107 |
1140 |
204 |
1200 |
|
|
108 |
1260 |
|
|
|
|
109 |
1380 |
205 |
1440 |
|
|
ПО |
1500 |
|
|
403 |
1560 |
111 |
1620 |
206 |
1680 |
|
|
112 |
1740 |
|
|
|
|
113 |
1860 |
207 |
1920 |
|
|
114 |
1980 |
|
|
404 |
2040 |
115 |
2100 |
208 |
2160 |
|
|
116 |
2220 |
|
|
|
|
117 |
2340 |
209 |
2400 |
|
|
118 |
2460 |
|
|
405 |
2520 |
119 |
2580 |
210 |
2640 |
|
|
120 |
2700 |
|
|
|
|
121 |
2820 |
211 |
2880 |
|
|
122 |
2940 |
|
|
406 |
3000 |
123 |
3060 |
212 |
3120 |
|
|
124 |
3180 |
|
|
|
|
122
На входе канала ТТ-48 включен триггер Т, который преобра зует поступающие от ПТУ двухполюсные сигналы в сигналы пря моугольной формы. Эти сигналы далее поступают на транзистор ный частотный модулятор-генератор ЧМГ, который иод воздейст вием сигналов прямоугольной формы, поступающих от триггера Т, включает в колебательный контур генератора или всю обмотку индуктивности (тогда генерируется нижняя частота) или ее часть
Рис. 5.22. Структурная схема аппаратуры ТТ-48
(генерируется верхняя частота). Применение в передающей части канала триггера и транзисторного частотного модулятора улуч шает характеристики частотно модулированных колебаний, обеспе чивает более устойчивую и надежную связь.
В приемной части канала между выходом амплитудного детек тора и входом усилителя постоянного тока УсПТ включен фильтр нижних частот ФНЧ, который подавляет высокочастотные состав ляющие демодулироваиного сигнала и остатки тока несущей ча стоты. Перед электронным реле ЭР включен триггер Т, который управляет его работой.
Линейное оборудование передачи и приема содержит линейные трансформаторы Tpi и Трг, которые обеспечивают согласованное включение аппаратуры в линию.
Основные характеристики канала ТТ-48 такие же как и ТТ-17П. Определение значений несущих частот для каналов ТТ-48 различ
ной ширины производится по следующим формулам: |
|
||
FН 50 = 420+ 120(л—1), Гц, |
(5.8) |
||
Fнюо —480+ 240(я—1), Гц, |
(5.9) |
||
Лсоо= 600 +480(«—1), Гц, |
(5.10) |
||
где п — порядковый |
номер |
канала (имеются в виду |
номера 1, |
2 и т. д.). |
для 48 телеграфных каналов размещается |
||
Все оборудование |
|||
на одной стойке (рис. |
5.23) с |
габаритами 2600X 650X 250 |
мм, масса |
423
124
стойки — 300 кг. Все блоки аппаратуры (кроме плат коммутации) врубные и съемные. Расположены блоки с лицевой части стойки, поэтому также, как и аппаратуру ТТ-17П, стойки ТТ-48 можно размещать сдвоенными рядами.
Аппаратура питается или от сети переменного тока напряже нием 220/127 В (потребляемая мощность 400 Вт), или от постоян ного тока — 24В (30 Вт). Переключение питания с переменного тока на постоянный при пропадании переменного тока осущест вляется автоматически.
5.8. АППАРАТУРА ЧВТ
Групповая полупроводниковая аппаратура частотно-временного телеграфирования ЧВТ построена по принципу временного уплот нения стандартного канала тональной частоты с использованием частотной модуляции. Аппаратура ЧВТ выпускается в двух раз личных модификациях:
1) ЧВТ-2, образует в четырехпроводном стандартном канале тч 44 дуплексных телеграфных канала при максимально допусти мой скорости телеграфирования 50 Бод или 28 каналов при ско рости 75 Бод; предназначается для организации телеграфных ма
гистральных каналов; 2) ЧВТ-11, образует 11 дуплексных телеграфных каналов по
двухили четырехпроводной цепи ГТС. Эта аппаратура предна значается для уплотнения городских соединительных линий.
Как следует из названия аппаратуры, в ней используется ком бинированный частотно-временной метод вторичного уплотнения
Рис. 5.24. Распределение частотных подкана лов аппаратуры ЧВТ в спектре канала тч
стандартного канала тч. Суть этого метода заключается в том, что частотный спектр канала тч с помощью полосовых фильтров под разделяется на четыре частотных подканала (рис. 5.24) шириной по 700 Гц каждый. В свою очередь, каждый частотный подканал электронным распределителем уплотняется 12-кратной (на скоро сти 50 Бод) или 8-кратной (на скорости 75 Бод) временной систе мой, работающей на принципе синхронной передачи телеграфных сигналов. Один из образованных таким образом каналов в каждой группе используется для посылки сигналов синхронизации от пере-
Рис. 5.23. Аппаратура ТТ-48
125
дающей станции к принимающей. Групповой (в пределах одного частотного подканала) сигнал образуется по методу частотной модуляции и имеет скорость 600 Бод. Каждый частотный подканал является независимым и может работать самостоятельно.
В аппаратуре ЧВТ-2 используются все четыре подканала (0,34-3,4 кГц), а в аппаратуре ЧВТ-11 — один или два подканала (1,14-1,8 кГц и 2,74-3,4 кГц). При работе по четырехпроводной цепи ГТС (или каналу тч) используется один подканал, а при работе по двухпроводным цепям ГТС применяется двухполосная
система, т. е. |
передача ведется по одному подканалу |
(например, |
по // или IV), |
а прием — по другому (по IV или II). |
аппаратуре |
В качестве |
оконечных телеграфных аппаратов к |
ЧВТ можно подключать только етартстопные аппараты. Структурная схема аппаратуры ЧВТ-2 показана на рис. 5.25.
Все оборудование можно подразделить на оборудование частотных каналов и оборудование временного уплотнения.
О б о р у д о в а н и е ч а с т о т н ы х к а н а л о в . Оборудование каждого из четырех частотных подканалов на передаче и приеме состоит из частотных передатчиков и приемников, групповых пре образователей передачи ГППер и приема ГПпр, фазовых корректо ров ФК, полосовых фильтров ПФ, групповых усилителей приема ГУпр, генераторов несущей частоты Г.
Частотный передатчик представляет собой трехчастотный гене ратор-модулятор на транзисторах, частоты которого переключа ются бесконтактным переключателем-модулятором. Каждый час тотный подканал рассчитан на спектр 2,74-3,4 кГц, поэтому для образования четырех подканалов в трех из них (I—III) применен принцип группового преобразования частоты.
Модулированный сигнал с выхода частотного передатчика по дается на вход группового преобразователя (а в IV подканале — непосредственно на полосовой фильтр передачи). Преобразователи 'передачи и приема представляют собой кольцевую балансную схе му, собранную на полупроводниковых диодах. В результате пре образования на выходе образуются верхние и нижние боковые полосы частот амплитудномодулированного сигнала. Фазовые кор ректоры служат для исправления фазовых искажений, вносимых линейным трактом. Они включаются в линейном оборудовании пе редачи и приема.
Частотный приемник подканала состоит из усилителя-ограни чителя, частотного и амплитудных детекторов и выходного груп пового электронного реле. Выход частотного приемника подклю чен к синхронному распределителю приема.
Рассмотрим на примере процесс преобразования частот в груп повом тракте аппаратуры ЧВТ (подканал /). На выходе частотно го передатчика этой группы (см. рис. 5.25) образуется спектр 2,74-3,4 кГц частотномодулированного колебания (средняя частота ЧМГ этого канала 3,05 кГц, девиация 200 Гц). Эта полоса частот поступает на групповой преобразователь и модулирует несущую частоту 3,7 кГц. Выделенная полосовым фильтром передачи ниж-
(126
Оборудование |
|
|
|
|
|
(Шорудобание частотного |
Оборудование |
Времен- |
||||||
Временного |
Оборудование |
частотного |
.Линейное |
нанал\ |
Ютеиное |
|||||||||
^канала( прием) |
, |
нога уплотнения. |
||||||||||||
уплотнения |
нанала ( передача) |
торудодан) |
р г ' |
оборуВова- |
т пт- V - - — ---------- -л |
| |
(прием) |
|||||||
(передачб) |
,---- 1----------- |
1 |
(передача)] |
|
|
те (прием) |
”1 ^ |
! |
|
R |
Б л .Т Г . |
|||
£н.тт |
|
|
|
|
|
КЯШ- |
яр. |
|
si |
|
|
|
||
|
|
|
|
|
|
|
Г ± |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
Щ1 ГГ |
|
|
|
|
|
|
|
|
|
|
|
f48кГц (£(- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Юцрп ВРПр„ООпр.к |
|
|
|
t-" j3 |
|||
|
|
|
т . |
|
|
ЛТРц, РК„р |
|
|
|
|
||||
|
|
|
|
|
-ШНЭ-- |
f =5,3кГц |«|/> |
jГрупподой |
|
к г ь |
*°/J |
||||
|
|
ГзШщЭкГс tEHMr1 |
|
приемникШJ |
|
|
||||||||
|
|
От канала |
ГВ„ЛГППР2< |
|
|
|
|
|
||||||
|
|
|
|
|
ТО |
;>4 S H /\r |
f |
1 |
|
\— |
£ |
- |
||
|
|
|
|
|
|
|
!=4,5кГц\я^Г, |
1 |
|
|
' |
|||
|
|
|
|
|
|
|
\fiynno8o'u приемник!J*-31 |
|
||||||
|
|
|
|
|
|
|
ГУпрВЧр/Пп^ ■ |
|
|
|
dSKS // |
|||
|
|
|
|
|
|
|
4 > 4 iH Z 3 -H |
|
|
|
i---2 *o |
|||
|
|
|
|
|
|
|
(=3,7кГиЩ |
[/ГруппоВой |
приемник! > |
|
|
Рис. 5.25. Структурная схема аппаратуры ЧВТ-2
няя боковая полоса частот 0,3ч-1 кГц и является линейным спект ром частот первого'подканала (см. рис. 5.24).
В групповом приемном тракте происходит обратный процесс преобразования частотного спектра.
О б о р у д о в а н и е в р е м е н н о г о у п л о т н е н и я . Эта часть оборудования ЧВТ представляет собой синхронную систему с бес контактной коммутацией отдельных секторов в общий тракт. Вре менное оборудование состоит из задающего генератора ЗГ (см. рис. 5.25), электронного распределителя передачи и приема и ин дивидуальных блоков телеграфных каналов Бл.ТГ.
Задающий генератор вырабатывает тактовые импульсы с час тотой 18 кГц для работы распределителя. Цикл работы распреде лителя завершается за время, равное длительности единичного элемента. На выходе распределителя передачи имеется триг гер, который формирует сигналы из импульсов. Далее эти сигналы поступают на частотный передатчик.
Для синфазной работы распределителей передачи и приема к передающему распределителю подключается устройство для обра зования канала фазирования КФ.
Приемный распределитель под воздействием тактовых импуль сов, поступающих от ЗГ, коммутирует сигналы с выхода электрон ного реле частотного приемника канала на соответствующий блок телеграфного канала. Тактовые импульсы от ЗГ поступают на рас пределитель приема через устройство синхронизации Сх. Это поз воляет автоматически выбирать момент переключения распредели теля приема при приходе средней, наименее искаженной части единичного элемента.
Блок телеграфного • канала является индивидуальным устрой ством для каждого телеграфного канала. Этот блок на передаче принимает етартстопные сигналы от оконечного телеграфного уст ройства, включенного в данный канал ЧВТ, регенерирует (исправ ляет) этот сигнал и передает его на распределитель передачи. В Бл.ТГ на приеме происходит формирование индивидуального сигнала данного канала на скорости 50(75) Бод из общего груп пового сигнала, имеющего скорость 600 Бод.
П о с л е д о в а т е л ь н о с т ь р а б о т ы в с е х э л е м е н т о в
о б о р у д о в а н и я |
Ч В Т |
при п е р е д а ч е и п р и е м е т е л е |
г р а ф н ы х с и гн |
ад о в . |
На вход Бл.ТГ поступают двухполюсные |

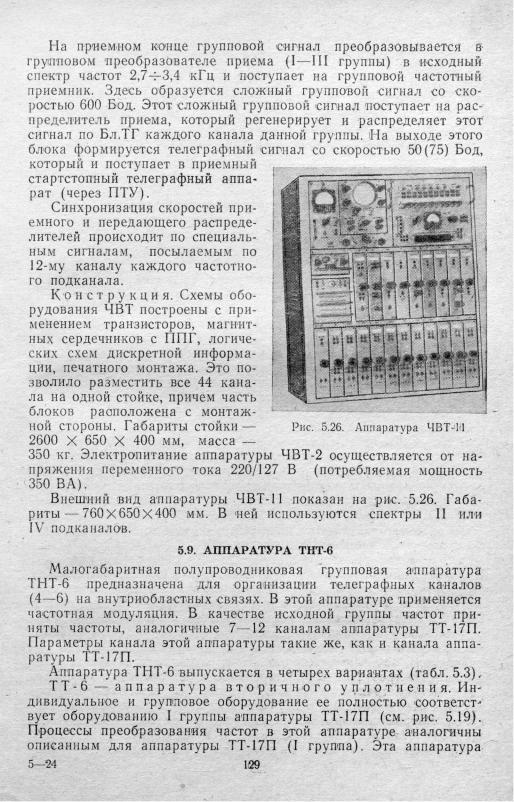

етартстопные сигналы постоянного тока. Регенерированный сигнал с выхода этого блока поступает на распределитель передачи, кото рый поочередно (со скоростью 600 Бод) подключает выход каждо го блока телеграфного канала данной группы к частотному пере датчику. Групповой синхронный сигнал модулирует среднюю часто ту ГСр = 3050 Гц, и на выходе частотного передатчика образуется частотномодулированный сигнал, который поступает либо непо средственно в линию (IV группа), либо на групповой преобразо ватель передачи (I—III группы). Через линейное оборудование передачи — фазовый корректор ФКпер и линейный трансформатор ЛТр — групповые сигналы поступают в канал тч.
