2). Реализовать функцию управления шторами по сигналу. Билет №10.
1). Линейный соединитель в системах knx. Назначение, принцип работы.
Линейные и магистральные соединители обеспечивают гальваническую развязку отдельных линий, что повышает надежность и жизнеспособность системы. Тем самым каждая шинная линия системы KNX / EIB получает электропитание независимо от другой линии.
Уменьшает нагрузки на шину путем использования функции фильтрации (таблицы фильтрации)
Соединитель параметрами определяет дальнейшую обработку групповых телеграмм (линия > основная линия, основная линия > линия)
Дает возможность задания телеграмм повторения при появлении ошибок передачи
Программируется для подтверждения приема телеграммы
2). Реализовать функцию управления освещением с помощью световых сцен. Билет №11.
1). Виды топологии, применяемые в системах knx.
Для простых систем используется топология - Линия (или шина). Она предполагает не только соединение устройств последовательно, но также возможность ответвлений и соединений в одной точке, т.е. возможна топология и Звезда. В сегмент линии можно установить не более 64 устройств. Можно соединить до 4 сегментов, причем как последовательно, так и "звездой".
Если устройств больше, то рекомендуется топология Область. При такой топологии линия с номером 0 - становится главной линией области и к ней можно присоединить до 15 дополнительных линий.
Самая сложная "древовидная" топология реализуется при объединении областей с помощью магистральной линии. Таких областей может быть до 15. Таким образом, максимальное число устройств в сети может достигать 58000.
2). Реализовать функцию управления освещением по сигналу «Тревога».
БИЛЕТ №12.
1). Длительность передачи телеграммы в системах KNX.
С учетом времени пауз в сети перед началом передачи и перед подтверждением, общее время прохождения сообщения лежит в диапазоне от 20 до 40 мсек.
2). Реализовать функцию управления освещением по сигналу «Тревога».
БИЛЕТ №13.

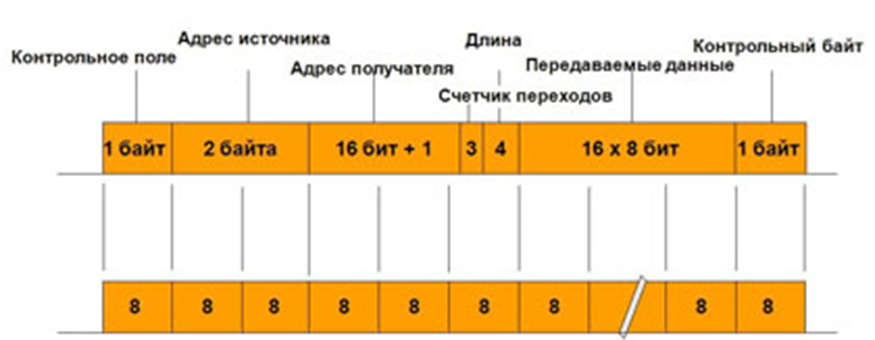

1). Состав телеграммы в системах KNX.
Сообщения в сети KNX пересылаются с помощью телеграмм. Они состоят из фиксированного набора полей, каждое из которых отвечает за определенную информацию в сообщении. Так первое поле — контрольное (8 бит), обеспечивает передачу приоритета и метку, если телеграмма повторная. В следующем поле передается адрес отправителя (16 бит), это всегда индивидуальный физический адрес устройства, т.е. легко можно установить какое устройство посылает сообщения. Третье поле занимает информация об адресе назначения телеграммы (16+1 бит). (В большинстве случаев адресом назначения является групповой адрес, но также предусмотрена возможность использовать индивидуальные физические адреса.) Четвертое поле — специальный счетчик переходов (3 бита), который ограничивает прохождение телеграмм через соединители (маршрутизаторы) по сети и исключает появление блуждающих сообщений при любой ее конфигурации. В пятом поле задается длина полезных данных, которые описывают произошедшее событие и расположены в шестом поле. (Отметим, что длина полезных данных может быть от 2 до 16 байт.) Последнее поле телеграммы — контрольный байт (8 бит). В контрольном байте контролируется нечетность всех битов во всех посланных пакетах.
