1.3. Вражаючий фактор – інтенсивність теплового випромінювання при пожежі
Вихідні дані:
- речовина – бензин А-92;
- аварія - розгерметизація автоцистерни, розлив, пожежа;
- площа розливу (пожежі) - 648 м2.
Розрахунок.
1.Визначення інтенсивності теплового випромінювання при горінні розлитого бензину АІ-92 на площі 648 м2, що виникла під час розгерметизації автоцистерни, здійснюємо за методикою [6].
2.Розрахунок ефективного діаметру розливу бензину при аварії на АЗС:
3. Визначення висоти полум’я:
, де Мv =62·10-3кгм-2с-1 - питома масова швидкість вигоряння палива.
4.Визначення кутового коефіцієнта опромінення Fq:
де Fв , Fг - фактори опромінення для вертикальної і горизонтальної площадок відповідно, які визначаємо за формулами:
,
,
А=(h2+S2+1)/(2S), B=(1+S2)/(2S), S=2r/d, h=2H/d,
де r - відстань від геометричного центра розливу до об'єкта, що опромінюється, м.
Припустимо r = 40 м, тоді:
S=2·40/28,7=2,8;
h=2·35,4/28,7=2,47;
A=(2,472+2,82+1)/(2·2,8)=2,67;
B=(1+2,82)/(2·2,8)=1,58.
.
5.Визначення коефіцієнта пропускання теплового випромінювання крізь атмосферу:
ψ = ехр [-7,010-4(r-0,5d)] = ехр [-7,010-4(40 - 0,528,7)] = 0,982.
Оскільки d = 28,7м, то Ef = 35 кВт/м2 (табл. 5.1 [6]), тоді маємо:
q = Еf∙ Fqψ = 350,1750,982 = 6,0 кВт/м2.
де q – інтенсивність теплового випромінювання, кВт/м2;
Еf - середньоповерхнева густина теплового потоку випромінювання полум'я, кВтм-2;
Fq - кутовий коефіцієнт опромінення;
6.Термічний вплив на людину пов'язаний з перегрівом і подальшими біохімічними змінами верхніх шарів шкіри. Людина відчуває сильний (ледь стерпний) біль, коли температура верхнього шару шкіряного покриву (0,1 мм) підвищується до 450С. При густині теплового потоку, що менша за 1,7 кВт/м2, біль не відчувається навіть при тривалому тепловому впливі. Ступінь термічного впливу залежить від величини теплового потоку та тривалості теплового випромінювання.
В таблиці 3 представлені граничні параметри при уражені людей тепловим випромінюванням
Таблиця 3 - Граничні параметри при уражені людей тепловим випромінюванням
Ступінь травмування |
Інтенсивність теплового випромінювання, кВт/м2 |
Опіки III ступеня |
49,0 |
Опіки ІІ ступеня |
27,4 |
Опіки І ступеня |
9,6 |
Безпечний поріг |
4,0 |
Больовий поріг (болючі відчуття на шкірі та слизистих оболонках) |
1,4 |
Додаток 1 Таблиця 1. | |||||||
№ з/п. |
Найменування об’єкта та його структурних підрозділів (цехів, установок) |
Вихідні дані |
ВАРІАНТИ | ||||
1 |
2 |
3 |
4 |
5 | |||
1 |
Аміачно-компресорний цех жирового комбінату.
|
|
|
|
|
|
|
Характеристика технологічного процесу: зберігання рідкого аміаку в апаратах об’ємом, м3 |
Лінійний ресивер, 3,43
|
Лінійний ресивер, 4,1 |
Циркуляційний ресивер, 3,2
|
Циркуляційний ресивер, 2,5 |
Лінійний ресивер, 3,48
| ||
Технологічні параметри: робочий тиск, МПА; робоча температура, 0С |
1,1; 40 |
1,2; 35 |
1,6; 45 |
1,35; 33 |
1,4; 38 | ||
Умови аварії: розлив «вільно» з товщиною, м |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
Таблиця 2. | |||||||
№ з/п. |
Найменування об’єкта та його структурних підрозділів (цехів, установок) |
Вихідні дані
|
ВАРІАНТИ | ||||
6 |
7 |
8 |
9 |
10 | |||
1 |
Водопровідна насосна станція Склад хлору.
|
|
|
|
|
|
|
Характеристика технологічного процесу: зберігання хлору в балонах місткістю, кг |
70 |
75 |
72 |
71 |
65 | ||
Технологічні параметри: робочий тиск, МПА; робоча температура, 0С |
Атм; 20 |
Атм; 15 |
Атм.; 18 |
Атм.; 22 |
Атм.; 25 | ||
Умови аварії: розлив «вільно» з товщиною, м |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
Додаток 3
Приклад побудови логічної схеми виникнення і розвитку можливих аварій

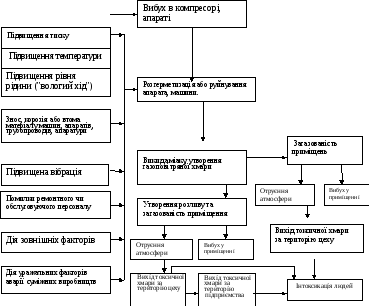

Рисунок 1.- Сценарій виникнення та розвитку аварії в аміачно-компресорному відділенні
