-114-
СВАРКА НА МОНТАЖЕ ПРОМЫШЛЕННЫХ ЗДАНИЙ.

-115-

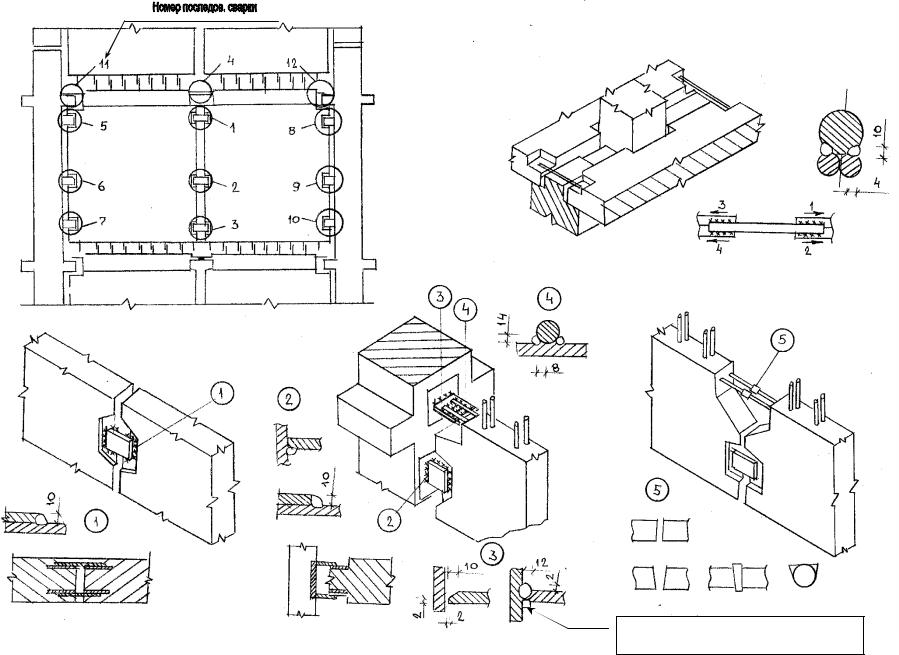

СВАРКА НА МОНТАЖЕ АДМИНИСТРАТИВНЫХ ЗДАНИЙ
(Текстовую часть по входному контролю деталей и по сварочным работам смотрите на странице 108

-116-
Инвентарная медная или стальная подкладка

-117-
МОНТАЖ ЗЕНИТНЫХ ФОНАРЕЙ ГОСТ 2 2 1 6 0 - 7 6 п. п. 1 . 3 ÷1 . 8 , 2 . 2 ÷2 . 1 0
Входной контроль. |
|
|
|
|
|
|
|
|
|
Неплоскостность опорных площадок куполов |
|||
Допускаемые отклонения размеров куполов |
|
|
|
|
|
|
|
не должна превышать, мм |
5 |
||||
не должны превышать, мм: |
|
|
|
|
|
|
|
|
|
Монтаж зенитных фонарей должны выпол- |
|||
по длине и ширине |
± 5 |
|
|
|
|
|
|
|
нять рабочие специализированного звена. |
||||
по ширине опорной площадки |
± 5 |
|
|
|
|
|
|
|
Стаканы для зенитных фонарей устанавлива- |
||||
диаметр отверстий в опорной площадке +1 |
|
|
|
|
|
|
|
ются на цементно-песчаном растворе марки не ниже |
|||||
по ширине сварных швов |
± 2 |
|
|
|
|
|
|
|
М 50 и закрепляются к плитам перекрытий с помо- |
||||
Допускаемые отклонения от расстояния меж- |
|
|
|
|
|
|
|
щью сварки закладных деталей. |
|
||||
ду осями шайб и от оси крайней шайбы до кромки |
|
|
|
|
|
|
|
Для повышения отражательной способности |
|||||
купола не должны превышать, мм: |
± 5 |
|
|
|
|
|
|
|
стаканов, внутренние поверхности стаканов, внут- |
||||
от оси шайбы до кромки купола |
± 1 |
|
|
|
|
|
|
|
ренние поверхности окрашивают в белый цвет. |
||||
|
|
|
|
|
|
|
Купола из органического стекла устанавли- |
||||||
Допускаемые отклонения размеров колпачков |
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
вают после закрепления металлических стаканов и |
||||||
не должны превышать, мм: |
|
|
|
|
|
|
|
|
|
||||
± 0,5 |
|
|
|
|
|
|
|
окончания всех видов работ по устройству кровли. |
|||||
в плане |
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
Запрещается производить кровельные работы |
|||||
по высоте |
|
± 0,5 |
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
после установки куполов. |
|
||||
Кромки куполов должны быть прямыми. До- |
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
||||
пускаемые отклонения кромок от прямой не должны |
|
|
|
|
|
|
|
|
|
|
|||
превышать, мм |
|
± 5 |
|
|
|
|
|
|
|
|
|
|
|
Околы углов опорных площадок куполов не |
|
|
|
|
|
|
|
|
|
|
|||
допускаются. |
|
|
|
|
|
|
|
|
Мастер или прораб |
|
|
||
Кто контролирует |
Входной контроль |
|
|
|
|
|
|
|
|
|
|||
Операции, подле- |
|
|
|
|
|
Подготовительные работы |
Монтаж ку- |
Приемка работы |
|||||
жащие контролю |
Наличие паспортов и |
|
|
|
|
|
|
|
|
|
|
пола |
|
Состав контроля |
|
Установка и |
|
Устройство |
Устройство ос- |
Установка деревянных |
Установка и |
Качество вы- |
|||||
|
сертификатов на изделия |
крепление |
|
пароизоля- |
нования под |
опорных рам и крепление |
закрепление |
полнения работ |
|||||
|
и материалы. Соответст- |
|
металличе- |
|
ции и утеп- |
рулонную |
их на стаканах. Заделка за- |
купола на |
|
||||
|
вие геометрических раз- |
|
ских стаканов |
ления ста- |
кровлю и на- |
зоров между рамой и гид- |
раме |
|
|||||
|
меров купола и стакана |
|
к панелям |
|
канов в со- |
клейка гидро- |
роизоляционным ковром. |
|
|
||||
|
ГОСТу и проекту. Нали- |
|
покрытий |
|
ответствии |
изоляционного |
Установка фартуков из |
|
|
||||
|
чие закладных деталей |
|
|
|
|
|
с проектом |
ковра |
оцинкованной стали |
|
|
||
Методы контроля |
Визуально, рулетка |
|
|
|
|
|
|
|
|
Визуально |
|
|
|
|
стальная, метр металли- |
|
|
|
|
|
|
|
|
|
|
|
|
|
ческий |
|
|
|
|
|
|
|
|
|
|
|
|
Время контроля |
До выполнения работ |
|
|
|
|
|
|
В процессе выполнения работ |
|
После выполне- |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
ния работ |
Кто привлекается к |
|
|
|
|
|
Технадзор |
|
Технадзор |
|
|
|
Технадзор |
|
контролю |
|
|
|
|
|
|
|
|
|
|
|
|
|
-118-
СКЛАДИРОВАНИЕ ЖЕЛЕЗОБЕТОННЫХ ЭЛЕМЕНТОВ ГОСТ 1 3 0 1 5 . 4 - 8 4 п. п. 3 . 1 ÷3 . 5 ; СНиП I I I - 4 - 8 0 * п. п. 2 . 4 0 ÷2 . 4 3
Сборные железобетонные конструкции следует хранить на специально оборудованных площадках рассортированными по видам и маркам.
Площадка склада должна иметь плотную выровненную поверхность с небольшим уклоном для водоотвода.
Конструкции следует укладывать (устанавливать) на площадке так, чтобы были видны маркировочные надписи и знаки , а также обеспечена возможность захвата каждой отдельно стоящей конструкции (или верхней конструкции в штабеле) краном и свободный подъем.
Высота штабеля элемента должна соответствовать установленной стандартом или техническими условиями на элемент конкретного вида.
Наружные и внутренние стеновые панели, перегородки, панели второго пола, простеночные панели (блоки), вентиляционные блоки, стойки лоджий и чердака, диафрагмы жесткости и лестничные марши с полуплощадками, фермы и балки покрытий следует хранить в кассетах в вертикальном или наклонном положении.
Фундаментные блоки , блоки стен подвала, колодцы, лотки теплотрасс, конструкции тепловых камер, колонны, ригели, пустотные панели перекрытий, ребристые панели покрытий, кровельные панели, нащельники, перемычки должны храниться в штабелях, рассортированные по типам и маркам высотой, оговоренной стандартом или техническими условиями на конкретный элемент.
Между штабелями на складах должны быть предусмотрены проходы шириной не менее 1 м не реже, чем через два штабеля в продольном направлении. Расстояние между смежными кассетами или штабелями должно быть не менее 0,2 м.
Подкладки и прокладки по высоте штабеля следует располагать по вертикали одна над другой в местах, указанных в рабочих чертежах, а при отсутствии указаний – в непосредственной близости к монтажным петлям или в соответствии с указаниями стандартов и технических условий на конкретные элементы.
В случаях, когда высота подкладок и прокладок не указана, они должны быть высотой не мене 40 мм или превышающие высоту монтажных петель не менее, чем на 20 мм.

-119-
|
|
Фундаментные блоки |
|
Блоки стен подвала |
|
Перемычки |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Колонны |
|
|
Ригели |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

-120-
Фермы |
Балки покрытия |
Панели ребристые |
40 х 40
Подкрановые балки |
Сваи |
60х80
80х150

-121-
Стойки кровли |
Панели кровли |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Лотки кровли
Наружные стеновые панели
Нащельники

-122-
Внутренние стеновые панели (ВС) и вентблоки (ВБ) |
Перегородки, панели пола |
|
|
Ленточные наружные стеновые панели |
Лестничные марши с полуплощадками |
|
|
|
|
|
|
|

-123-
Панели перекрытий |
Лестничные площадки |
Лестничные марши серии 104, 602 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Канализационные колодцы |
|
|
|
|
Лотки для теплотрасс |
Крышки колодцев |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

-124-

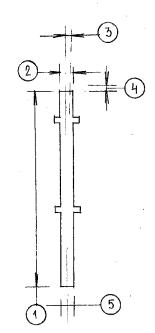

МОНТАЖ КОЛОНН МНОГОЭТАЖНЫХ ЗДАНИЙ ТУ 6 5 . 5 2 0 - 8 5 п. 1 . 6 ÷1 . 8 ; СНиП 3 . 0 3 . 0 1 - 8 7 п. 3 . 7 , 3 . 1 2 , 3 . 1 3 , 3 . 1 5 , 3 . 1 6
Входной контроль.
Отклонение действительных геометрических размеров колонны от номинальных не должно превышать, мм:
1.по длине колонны, при длине колонны, м:
|
до 4,0 |
|
|
|
|
|
± 5 |
|
|
|
до 8 |
|
|
|
|
|
± 6 |
|
|
2. |
по ширине колонны до 500 мм |
± 5. |
|
||||||
Отклонение от номинального положения стальных |
|
||||||||
закладных деталей не должно превышать, мм: |
|
|
|||||||
|
в плоскости поверхности |
|
|
5 |
|
||||
|
из плоскости поверхности |
|
|
3 |
|
||||
Отклонение от прямолинейности лицевой поверхно- |
|
||||||||
сти колонн, не более, мм: |
|
|
|
|
|
|
|||
при длине колонн, м: |
|
|
|
|
|
|
|||
|
от 2,5 до 4,0 |
|
|
|
|
5 |
|
||
|
от 4,0 до 8,0 |
|
|
|
|
6. |
|
||
Закладные детали должны иметь антикоррозийное |
|
||||||||
покрытие. |
|
|
|
|
|
|
|
|
|
Качество поверхности и внешний вид колонн. |
|
|
|||||||
На поверхности колонн не допускаются: |
|
|
|||||||
раковины, местные наплывы и впадины, размер ко- |
|
||||||||
торых превышает, мм: |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Вид поверх- |
Кат |
|
Диа- |
Наплыв |
|
Глубина |
|
Суммар- |
Диаметр |
ности |
его- |
|
метр |
(высота) |
|
окола |
|
ная длина |
раковин |
|
рия |
|
раков |
и впади- |
|
бетона |
|
окола бе- |
(на 1 м2 |
|
|
|
ины |
на (глу- |
|
на ребре |
|
тона на 1 м |
не более |
|
|
|
|
бина) |
|
|
|
ребра |
1 шт.) |
Лицевая под |
А 2 |
|
1 |
1 |
|
5 |
|
50 |
2 |
окраску |
|
|
|
|
|
|
|
|
|
То же, неот- |
А 6 |
|
15 |
5 |
|
10 |
|
100 |
не рег- |
делываемая |
|
|
|
|
|
|
|
|
ламент. |
Нелицевая |
А 7 |
|
20 |
не регл. |
|
20 |
|
не регламентируется |
жировые и ржавые пятна; обнажение арматуры
Поверхности закладных деталей должны быть очищены от бетона.
В бетоне колонн не допускаются трещины, за исключением усадочных, ширина которых не должна превышать 0,1 мм.
Предельные отклонения при монтаже колонн, мм:
3. Отклонение от совмещения ориентиров (рисок геометрических осей) в верхнем сечении колонн многоэтажных зданий с рисками разбивочных осей при длине ко-
лонны, м: |
|
|
|
до 4,0 |
|
|
12 |
свыше 4,0 |
до 8,0 |
15 |
|
свыше 8,0 |
до 16,0 |
20. |
|
4. |
Разность отметок верха колонн каждого яруса |
многоэтажных зданий в пределах выверяемого участка при
контактной установке, мм |
12+2 |
|
(где 12 – порядковый номер яруса колонн). |
|
|
5. |
Отклонение от совмещения ориентиров (ри- |
сок геометрических осей, граней) в нижнем сечении колонн с установленными ориентирами (рисками геометрических осей
или гранями) нижележащих элементов |
8 |
Проектное положение колонн следует выверять по двум взаимно перпендикулярным направлениям.
Низ колонн следует выверять, совмещая риски, обозначающие оси в нижнем сечении, с рисками разбивочных осей или геометрических осей нижеустановленных колонн или фундаментов.
Верх колонн многоэтажных зданий следует выверять, совмещая геометрические оси колонн в верхнем сечении с рисками разбивочных осей.
Применение не предусмотренных проектом прокладок в стыках колонн без согласования с проектной организацией не допускается.
Временное закрепление колонн в фундаментах и приведение их в вертикальное положение (выверка) осуществляется инвентарными клиновыми вкладышами, а колонн второго и следующих ярусов – одиночными кондукторами или рамношарнирными индикаторами.
Инвентарные клиновые вкладыши устанавливают, совмещая геометрические оси на 30-40 мм.
Сварку колонн см. СОКК-II-35.

-125-
Кто контролирует |
Входной контроль |
|
Матер или прораб |
|
|
|
Операции, подле- |
Подготовительные |
Монтаж колонны |
Сварка и антикорро- |
Заделка стыка |
Приемка смонтиро- |
|
жащие контролю |
Наличие паспорта на |
работы |
|
зионное покрытие |
|
ванных колонн |
Состав контроля |
Нанесение устано- |
Соответствие поло- |
Сварка стыка и ан- |
Соответствие марки |
Качество монтажа |
|
|
колонны. Соответст- |
вочных рисок. Про- |
жения колонн в пла- |
тикоррозионное по- |
бетона или раствора |
колонн. Составление |
|
вие марки изделия, |
верка соответствия |
не и по вертикали |
крытие в соответст- |
проекту. Качество |
исполнительной |
|
геометрических раз- |
отметок опирания |
проекту. Инстру- |
вии с проектом |
заделки стыка |
схемы |
|
меров, закладных |
ранее смонтирован- |
ментальная проверка |
|
|
|
|
деталей, монтажных |
ных конструкций и |
положения колонны |
|
|
|
|
петель и т. п. Соот- |
положения их в пла- |
|
|
|
|
|
ветствие качества |
не проекту |
|
|
|
|
|
поверхности и |
|
|
|
|
|
|
внешнего вида про- |
|
|
|
|
|
|
екту и ГОСТу |
|
|
|
|
|
Метод контроля |
Визуально, щуп- |
Визуально, нивелир, |
теодолит, метр метал- |
Визуально |
Визуально, стан- |
|
|
калибр, метр метал- |
лический, рулетка стальная |
|
дартный конус |
|
|
|
лический, рулетка |
|
|
|
|
|
|
стальная |
|
|
|
|
|
Время контроля |
До монтажа |
В период монтажа |
|
После монтажа |
|
|
Кто привлекается к |
|
|
|
Технадзор, лабора- |
|
Технадзор, геодезист |
контролю |
|
|
|
тория |
|
|
Акт приемки смон- |
|
|
|
Акт на скрытые ра- |
|
+ (на ярус или за- |
тированных конст- |
|
|
|
боты |
|
хватку) |
рукций (+) |
|
|
|
|
|
|

-126-
МОНТАЖ ОГРАЖДЕНИЙ ЛЕСТНИЦ И ПЛОЩАДОК СНиП 3 . 0 3 . 0 1 - 8 7
Входной контроль. |
|
|
Операционный контроль (п. 3.7). |
Ограждения должны соответствовать тре- |
|
|
|
бованиям ГОСТ 25772-83*. |
|
|
1. Уступы между элементами поручня не |
2.2. На поверхности ограждений не долж- |
|
допускаются. |
|
но быть механических повреждений, заусенцев, |
|
2. Зазоры между элементами поручня не |
|
искривлений, окалины или ржавчины. |
|
|
более 0,5 мм. |
2.7. Ограждения лестниц детских дошко- |
|
3. Перпендикулярность стоек огражде- |
|
льных учреждений не должны иметь промежуточ- |
|
ния не более 4 мм. |
|
ных наклонных и горизонтальных элементов. |
|
4. Шаг стоек и общей длины ограждения |
|
2.9. Отклонения геометрических размеров |
|
принимают по рабочим чертежам. |
|
по длине: |
± 2 мм |
|
|
до 1500 |
|
|
|
свыше 1500 до 3900 |
± 3 мм |
|
|
свыше 3900 до 7200 |
± 4 мм |
|
|
Высота Н |
± 2 мм. |
|
|
Заданный угол сопряжения элементов для |
|
|
|
лестниц |
3 мм. |
|
|
Прямолинейность в плоскости и из плос- |
|
|
|
кости ограждения при длине: |
|
|
|
до 1500 |
1 мм |
|
|
свыше 1500 до 3900 |
3 мм |
|
|
свыше 3900 до 7200 |
5 мм. |
|
|
Кто контролирует |
|
Мастер или прораб |
|
Операции, подле- |
Входной контроль |
Подготовительные работы |
Монтажные работы |
жащие контролю |
|
|
|
Состав контроля |
Контроль линейных размеров. |
Очистка закладных от ржавчины. |
Проектное положение ограждений. |
|
Проверка отклонения от за- |
Подготовка монтажных лунок |
Вертикальность стоек. Сверка качеств |
|
данного угла сопряжений |
лестничных маршей серии 119 |
металлических ограждений с заклад- |
|
элементов. Контроль качества |
для замоноличивания стоек ог- |
ными деталями лестниц. Зачистка |
|
защитных покрытий |
раждения (очистка от снега, на- |
сварных швов, притупление острых |
|
|
леди, мусора) |
углов, антикоррозийные работы |
Способ контроля |
Визуально, угольником, ли- |
Визуально |
Визуально, метром, отвесом |
|
нейкой, угольником- |
|
|
|
шаблоном |
|
|
Время контроля |
при поступлении изделий на |
До монтажа |
Во время монтажа |
|
объект |
|
|
Приемка работ
Проверка отклонений от перпендикулярности. Проверка устойчивости ограждений.
Проверка работ по сглаживанию уступов элементов поручня Визуально, метром, угольни- ком-шаблоном
После монтажа
-127-
Часть III. КИРПИЧНАЯ КЛАДКА.
-128-

-129-
КИРПИЧНАЯ КЛАДКА СТЕН СНиП 3 . 0 3 . 0 1 - 8 7
Входной контроль. |
|
|
Операционный контроль. |
||
Кирпич, применяемый для кладки стен |
1. |
Отклонение поверхностей и углов кладки от верти- |
|||
должен соответствовать требованиям ГОСТ 530-95 |
кали: на один этаж 10 мм, на все здание 30 мм. |
||||
ГОСТ 379-95. |
|
|
|
2. |
Отклонение по ширине проемов +15 мм. |
Отклонения от номинальных размеров кир |
3. |
Неровности на вертикальной поверхности кладки, |
|||
пича не должно превышать, мм: |
|
обнаруживаемые при накладывании двухметровой рейки 10 мм. |
|||
|
для керамич. |
для силикат. |
4. |
Отклонение отдельных рядов кладки от горизонта- |
|
по длине |
±5 |
± 2 |
ли на 10 м длины – 15 мм. |
||
по ширине |
± 4 |
± 2 |
5. |
Отклонение отметок обреза и этажа на 10 мм. |
|
по толщине |
± 3 |
±2 |
6. |
Толщина горизонтальных швов кладки 12 мм. От- |
|
Отклонения от перпендикулярности граней |
клонения от толщины –2 мм; + 3 мм. |
||||
и геометрической формы изделия, мм, не более: |
7. |
Толщина вертикальных швов 10 мм. Отклонения от |
|||
|
для керамич. |
для силикат. |
толщины –2 мм; +5 мм. |
||
|
3 |
|
2 |
8. |
Отклонение по ширине простенков 15 мм. |
Отбитости углов глубиной от 10 до 15 мм |
9. |
Смещение осей конструкций от разбивочных 10 мм. |
|||
не более: |
для керамич. |
для силикат. |
10. |
Отклонение по толщине кладки ± 15 мм. Отклоне- |
|
2 шт. |
3 шт. |
|
|
|
ния от проектных размеров вентканалов ± 5 мм. |
|||
|
|
|
|
|
|
|
|
|
|
Кто контролирует |
|
|
|
Мастер или прораб |
|
|
|||
Операции, подле- |
Приемка, складирова- |
Разбивка и заложение |
Кирпичная кладка стен и |
|
Армирование клад- |
Монтаж перемычек, |
Приемка выполнен- |
||
жащие контролю |
ние и контроль качест- |
стен и простенков |
простенков с выполнением |
|
ки, установка за- |
балок плит |
ных работ |
||
|
ва поступающих ма- |
|
швов по проекту |
|
кладных деталей и |
|
|
||
|
териалов |
|
|
|
|
|
анкеров |
|
|
Состав контроля |
Внешний вид, качество |
Соответствие положе- |
Перевязка швов, толщина и |
|
Диаметр арматуры, |
Отметки перемычек, |
Внешний вид кладки, |
||
|
материалов, соответст- |
ния осей, отметок и |
заполнение их, горизонталь- |
|
качество армирова- |
балок, плит, величи- |
геометрические раз- |
||
|
вие их проекту, пра- |
геометрических разме- |
ность рядов, вертикальность |
|
ния, соответствие |
на опорных поверх- |
меры стен, крепление |
||
|
вильность складирова- |
ров стенки простенков |
и геометрические размеры |
|
проекту анкеров и |
ностей, качество |
анкеров и закладных |
||
|
ния |
|
проекту |
стен |
|
закладки деталей |
опорных постелей и |
деталей |
|
|
|
|
|
|
|
|
|
соответствие проек- |
|
|
|
|
|
|
|
|
|
ту |
|
Способ контроля |
Визуально, измери- |
Инструментально |
Измерительно |
|
Визуально |
Инструментально |
Визуально, измери- |
||
|
тельно |
|
|
|
|
|
|
|
тельно |
Время контроля |
Постоянно |
|
Перед началом кладки |
В процессе производства работ |
|
При приемки работ |
|||
|
|
|
стен |
|
|
|
|
|
|
Кто привлекается к |
Лаборатория при не- |
Геодезист при необхо- |
|
Заказчик |
Геодезист при необ- |
Заказчик, Госприемка |
|||
проверке |
обходимости |
|
димости |
|
|
|
|
ходимости |
на объекте |
Акт на скрытые |
|
|
|
|
|
+ |
|
|
|
работы (+) |
|
|
|
|
|
|
|
|
|

-130-
Монтажные работы.
Работы по возведению каменных конструкций должны выполняться в соответствии с проектом. Подбор состава кладочного раствора с учетом условий эксплуатации зданий и сооружений следует осуществлять, руководствуясь справочным приложением 15 СНиП (п. 7.1.2).
Кладка кирпичных цоколей зданий должна выполняться из полнотелого керамического кирпича. Применение для этих целей силикатного кирпича не допускается (п. 7.1.3).
Толщина горизонтальных швов кладки из кирпича должна составлять 12 мм, а вертикальных швов – 10 мм (п. 7.1.5).
При вынужденных разрывах кладка должна выполняться в виде наклонной или вертикальной штрабы (п. 7.1.7).
Если разрыв кладки выполняется вертикальной штрабой, то в швы кладки штрабы должна быть заложена арматура из стержней диаметром не более 8 мм с расстоянием до 2 м по высоте кладки, а также в уровне каждого перекрытия.
Количество стержней арматуры определяется проектом, но не должно быть меньше трех в одном уровне (п. 7.1.8).
Разность высот возводимой кладки на смежных захватках и при кладке примыканий не должна превышать высоты этажа (п. 7.1.9).
Возведение каменных конструкций последующего этажа допускается только после укладки несущих конструкций перекрытий возведенного этажа (п. 7.1.10).
Вертикальность граней и углов кладки из кирпича и камней, горизонтальность ее рядов должны проверяться по ходу выполнения кладки (через 0,5-0,5 м) с устранением обнаруженных отклонений в пределах яруса (п. 7.1.15).
По окончании кладки каждого этажа должна производиться инструментальная проверка горизонтальности и отметок верха кладки независимо от промежуточных проверок горизонтальности ее рядов (п. 7.1.16).
Тычковые ряды в кладке должны укладываться из целых кирпичей. Независимо от принятой системы перевязки швов укладка тычковых рядов является обязательной в нижнем (первом) и верхнем (последнем) рядах возводимых конструкций, на уровне обрезов стен, в выступающих рядах кладки (карнизах, поясах и т. д.) (п. 7.2.1).
При многорядной перевязке швов укладка тычковых рядов под опорные части балок, прогонов, плит перекрытий, балконов, под мауэрлаты и другие сборные конструкции является обязательной.
При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые ряды кладки (п. 7.2.1).
Применение кирпича-половняка допускается только в кладке забуровочных рядов и малонагруженных каменных конструкций (участки стен под окнами и т. п.) (п. 7.2.3).
Горизонтальные и поперечные вертикальные швы кирпичной кладки стен, а также все швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и в столбах должны быть заполнены раствором, за исключением кладки впустошовку (п. 7.2.4).
При кладке впустошовку глубина не заполненных раствором швов с лицевой стороны не должна превышать 15 мм в стенах и 10 мм (только вертикальных швов) в столбах (п. 7.2.5).
Вентиляционные каналы в стенах следует выполнять из керамического полнотелого кирпича марки не ниже М 75 или силикатного М 100 до уровня чердачного перекрытия, а выше – из керамического кирпича М 100 (п. 7.2.12).
Армированная кладка должна выполняться с соблюдением следующих правил:
Толщина швов в армированной кладке должна превышать сумму диаметров пересекающейся арматуры не менее, чем на 4 мм при толщине шва не более 16 мм; при продольном армировании кладки стальные стержни арматуры по длине следует соединять между собой сваркой.
При устройстве стыков арматуры без сварки концы гладких стержней должны заканчиваться крюками и связываться проволокой с перехлестом стержней на 20 диаметров (п. 7.2.13).
Обрез кирпичного цоколя и другие выступающие части кладки после их возведения должны быть защищены от попадания атмосферной влаги по указаниям в проекте. При отсутствии указаний в проекте их следует защищать цементно-песчаным раствором марки не ниже 100 и F 50.
Возведение стен из облегченной кирпичной кладки должно выполняться согласно рабочим чертежам и требованиям п. 7.2.14 СНиП.
При возведении кирпичных конструкций в зимних условиях должны выполняться требования рабочих чертежей, проекта производства работ и подраздела 7.7 СНиП.

-131-
КИРПИЧНАЯ КЛАДКА СТОЛБОВ СНиП 3 . 0 3 . 0 1 - 8 7
Кирпич, применяемый для кладки столбов, должен соответствовать требованиям ГОСТ
530-95 и ГОСТ 379-95.
Отклонения от установленных размеров
не должны превышать, мм: |
|
|
|
для керамич. |
для силик. |
по длине |
± 5 |
± 2 |
по ширине |
± 4 |
± 2 |
по толщине |
± 3 |
± 2 |
Отклонения от перпендикулярности гра- |
ней и геометрической формы изделия, мм, не бо-
лее: |
3 |
2 |
Отбитости углов глубиной от 10 до 15 мм |
||
не более: |
2 шт. |
3 шт. |
Отбитости и притупленности ребер глу- |
||
биной от 5 до 10 мм не более: |
|
|
|
2шт. |
3 шт. |
Кирпичные столбы следует возводить из отборного целого кирпича. Толщина горизон-
тальных швов должна составлять 12 мм, а вертикальных швов –10 мм. Все швы должны быть заполнены раствором. Толщина швов в армированной кладке должна превышать сумму диаметров пересекающейся арматуры не менее, чем на 4 мм при толщине шва не более 16 мм.
При поперечном армировании столбов сетки необходимо изготавливать и укладывать так, чтобы не менее двух арматурных стержней, из которых сделана сетка, выступали на 2-3 мм на две стороны столба.
Марка раствора, применяемого для кладки столбов, должна соот-
ветствовать указанной в рабочих чертежах. |
|
Предельные отклонения не должны превышать, мм: |
|
1. Отметки опорных поверхностей |
- 10; |
2.Неровности на вертикальной поверхности кладки, обнаружен-
ные при накладывании рейки длиной 2 м |
5; |
|
3. |
По толщине столба |
± 10. |
4. |
По толщине швов: |
|
|
горизонтальных |
- 2; +3; |
|
вертикальных |
- 2; +5; |
5.Смещение осей столба от разбивочных
осей |
± 0; |
6. Отклонение поверхностей и углов кладки |
|
от вертикали: |
|
на один этаж |
10; |
на все здания высотой более двух |
|
этажей |
30. |
При приемке законченных работ по возведению столбов должны проверяться:
правильность перевязки швов, их толщина и заполнение, а также горизонтальность рядов и вертикальность углов кладки, геометрические размеры сечения и положение столбов в плане.
Вертикальность поверхностей и углов кладки, а также горизонтальность ее рядов проверяются не реже двух раз на 1 м высоты кладки с выравниванием обнаруженных отклонений.
Приемка выполненных работ по возведению столбов должна производиться до оштукатуривания
их поверхностей.
Основные требования по выполнению кирпичной кладки столбов в зимних условиях должны быть изложены в рабочих чертежах.
Кирпич при производстве работ в зимних условиях должен быть очищен от снега, наледи и примерзших частиц.
Для зимней кладки следует применять растворы с подвижностью:
9-13 см - |
для кладки из обычного кирпича; |
7-8 см - |
для кладки из дырчатого и иного щелевого кирпи- |
ча.
Не допускается при перерывах в работе укладывать на верхний ряд кладки раствор.
Для предохранения от обледенения и заноса снегом на время перерыва в работе верх кладки следует накрывать.

-132-
Кто контролирует |
|
|
|
|
Мастер или прораб |
|
|
|
|
|
Операции, подле- |
Подготовительные работы |
|
|
Кирпичная кладка столбов |
|
|
Армирова- |
|||
жащие контролю |
|
Качество |
|
|
|
|
|
|
|
ние кладки |
Состав контроля |
Качество |
Правиль |
Соответ- |
Размеры, |
Геометри- |
Правиль- |
Отметки обре- |
Вертикаль- |
Правиль- |
|
(что контролиро- |
основания |
кирпича, рас- |
ность |
ствие |
заполнение |
ческие |
ность тех- |
зов и этажей, |
ность клад- |
ность рас- |
вать) |
под стол- |
твора, арма- |
привяз- |
фактиче- |
и перевязка |
размеры |
нологии |
правильность |
ки, неровно- |
положения |
|
бы, нали- |
туры, заклад- |
ки стол- |
ского по- |
швов |
сечения |
кладки и |
устройства по- |
сти на по- |
арматуры, |
|
чие гид- |
ных деталей |
бов к |
ложения |
|
|
перевязка |
душки под |
верхности, |
расстояние |
|
роизоля- |
|
разби- |
столбов |
|
|
швов |
балки, опира- |
горизонталь- |
между сет- |
|
ции |
|
вочным |
проектно- |
|
|
|
ние балок на |
ность и от- |
ками на |
|
|
|
осям |
му. Соос- |
|
|
|
подушки и их |
метка верха |
высоте |
|
|
|
|
ность |
|
|
|
заделка в клад- |
кладки каж- |
столба. |
|
|
|
|
столбов |
|
|
|
ку |
дого этажа |
Диаметр |
|
|
|
|
разных |
|
|
|
|
|
стержней и |
|
|
|
|
этажей |
|
|
|
|
|
расстояния |
|
|
|
|
|
|
|
|
|
|
между ни- |
|
|
Визуально, |
|
|
|
|
|
|
|
ми |
Способ контроля |
Визуально |
Визу- |
Отвес, |
Стальной |
Стальной |
Визуально |
Визуально, ни- |
Отвес, рейка, |
Стальной |
|
|
|
обмер, про- |
ально, |
метр |
метр |
метр |
|
велир, метр |
метр, ниве- |
метр, штан- |
|
|
верка паспор- |
отвес |
|
|
|
|
|
лир |
генциркуль |
|
|
тов и серти- |
|
|
|
|
|
|
|
|
|
|
фикатов |
|
|
|
|
|
|
|
|
Время контроля |
До начала |
До начала |
До нача- |
В процес- |
После вы- |
В процес- |
В процес- |
После устрой- |
После окон- |
По мере |
|
кладки |
кладки стол- |
ла клад- |
се кладки |
полнения |
се выпол- |
се выпол- |
ства подушки и |
чания кладки |
укладки |
|
столбов |
бов |
ки |
|
каждых 5 м |
нения |
нения |
установки бал- |
столба на |
арматуры |
|
|
В случае со- |
|
|
кладки |
кладки |
кладки |
ки |
высоту этажа |
|
Кто привлекается |
|
|
|
|
|
|
|
|
|
|
к проверке |
|
мнения - ла- |
|
|
|
|
|
|
|
|
|
|
боратория |
|
|
|
|
|
|
|
|
Какие работы от- |
+ |
|
|
|
|
|
|
+ |
|
+ |
носятся к скры- |
|
|
|
|
|
|
|
|||
тым |
|
|
|
|
|
|
|
|
|
|

-133-
КИРПИЧНАЯ КЛАДКА АРМИРОВАННЫХ ПЕРЕГОРОДОК СНиП 3 . 0 3 . 0 1 - 8 7
Входной контроль. |
|
|
|
|
|
|
|
|
Операционный контроль. |
|
||||
Кирпич, применяемый для кладки армиро- |
|
|
|
|
|
|
|
|
|
|
|
|
||
ванных перегородок, должен соответствовать требо- |
|
|
|
|
|
|
|
1. Отклонение поверхностей углов кладки |
||||||
ваниям ГОСТ 530-95 и ГОСТ 379-95. |
|
|
|
|
|
|
|
от вертикали на один этаж |
– 10 мм. |
|||||
Отклонения от номинальных размеров кир- |
|
|
|
|
|
|
|
2. Смещение осей перегородок -10 мм |
||||||
пича не должны превышать, мм: |
|
|
|
|
|
|
|
|
3. |
Толщина горизонтальных швов – 12 |
||||
для керамическ. |
для силикатн. |
|
|
|
|
|
|
мм; |
отклонение – 2 мм; + 3 мм. |
|
||||
по длине |
± 5 |
± 2 |
|
|
|
|
|
|
|
|
||||
по ширине |
± 4 |
± 2 |
|
|
|
|
|
|
|
4. |
Неровности на вертикальной по- |
|||
по толщине |
± 3 |
± 2 |
|
|
|
|
|
|
верхности, обнаруженные при накладывании рейки |
|||||
Отклонение от прямолинейности ребер и |
|
|
|
|
|
|
длиной 2 м – 10мм |
|
|
|||||
граней кирпича, мм, не более: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
по постели |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
по ложку |
4. |
|
|
|
|
|
|
|
|
|
|
|
|
|
Отбитости углов глубиной от 10 до 15 мм |
|
|
|
|
|
|
|
|
|
|
|
|
||
не более 2 шт. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Мастер или прораб |
|
|
|
|
|
|||
Кто контролирует |
|
|
|
|
|
|
|
|
|
|
||||
Операции, подле- |
|
Подготовительные работы |
|
|
|
|
Кирпичная кладка перегородок |
|||||||
жащие контролю |
|
|
|
|
|
|||||||||
Устройство |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Состав контроля |
Качество кир- |
Устройство |
Правиль- |
|
Антикорро- |
Качество |
Расположе- |
|
Выполне- |
Приемка за- |
||||
|
выравни- |
пича, раство- |
паза в сте- |
ность при- |
|
зионное по- |
кладки (раз- |
ние проемов |
|
ние звуко- |
конченных |
|||
|
вающего |
ра, арматуры |
не, штрабы, |
вязки пере- |
|
крытие за- |
меры и за- |
установка |
|
изоляцион- |
перегородок |
|||
|
слоя, качест- |
и закладных |
закладка |
городок |
|
кладных де- |
полнение |
деревянных |
|
ной коно- |
|
|||
|
во выполне- |
деталей |
стержней |
|
|
талей |
швов, ров- |
пробок или |
|
патки зазо- |
|
|||
|
ния гидро- |
|
выпускной |
|
|
|
ность и вер- |
цементно- |
|
ров |
|
|||
|
изоляции |
|
арматуры |
|
|
|
тикальность |
опилочных |
|
|
|
|||
|
|
|
|
|
|
|
|
поверхно- |
вкладышей |
|
|
|
||
|
|
|
|
|
|
|
|
стей) |
для крепле- |
|
|
|
||
|
Визуально |
|
|
|
|
|
|
|
|
ния коробок |
|
|
|
|
Способ контроля |
Визуально, |
Визуально |
Измеритель- |
|
Визуально |
|
|
Визуально, |
измерительно |
|
||||
|
|
измерительно |
|
|
но |
|
|
|
|
|
|
|
|
|
Время контроля |
|
До начала |
кладки перегородок |
|
|
В процессе кладки перегородок |
|
После оконча- |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ния всех работ |
Кто привлекается к |
|
Лаборатория |
|
|
|
|
|
|
|
|
|
|
|
Технадзор |
проверке |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Какие работы отно- |
|
|
|
|
|
|
|
|
|
|
|
|
|
+ (на секцию |
сятся к скрытым (+) |
|
|
|
|
|
|
|
|
|
|
|
|
|
или этаж) |
-134-
Монтажные работы.
Кладка армированных кирпичных перегородок должна выполняться из целого отборного кирпича. Основание под перегородку выполняется согласно указаниям в рабочих чертежах.
Сопряжение армированных перегородок с капитальными стенами при возведении их в разное время выполняется путем устройства в капитальной стене паза, в который затем заводится перегородка, или с помощью стержневой арматуры, которую закладывают в швы кладки капитальных стен.
При устройстве перегородок в четверть кирпича для устойчивости их армируют полосовой сталью толщиной 1 мм или прутками стальной арматуры диаметром не более 6 мм, а в местах сопряжения перегородок с капитальными стенами забивают стальные ерши или штыри. Частота армирования задается проектом. Перегородки в полкирпича выкладывают ложками. Для крепления коробок дверных блоков должны закладываться с каждой стороны по 3 шт. антисептированные деревянные пробки или цементноопилочные вкладыши. При длине перегородок более 3 м в горизонтальные швы укладывают стальную арматуру не реже чем через 5-6 рядов. Диаметр арматуры и количество ее указывается в проекте. Толщина швов, в которых располагается арматура, должна превышать диаметр арматуры не менее, чем на 4 мм.
Вертикальность граней и углов, горизонтальность рядов кладки должны проверяться по ходу выполнения кладки (через 0,5-0,6 м) с устранением обнаруженных отклонений в пределах яруса.
Все швы перегородок должны быть заполнены раствором, за исключением кладки впустошовку. При кладке впустошовку глубина незаполненных раствором швов не должна превышать 10 мм.
Стальные стержни по длине должны соединяться между собой сваркой.
При устройстве стыков арматуры без сварки концы гладких стержней должны заканчиваться крюками и связываться проволокой с перехлестом стержней на 20 диаметров.
При возведении перегородок в зимних условиях должны выполняться требования рабочих чертежей проекта производства работ и подраздела 7.7 СНиП.

-135-
УСТРОЙСТВО ОГРАЖДЕНИЙ ИЗ СТЕКЛОПРОФИЛИТА ГОСТ 2 1 9 9 2 - 8 3 п. п. 1 . 2 , 1 . 3 , 2 . 2 , 2 . 6 ÷2 . 1 1 , 3 . 1 ; СН 4 2 8 - 7 4 п. п. 3 . 1 3 ÷3 . 2 1 , 4 . 7 , 4 . 1 3 ÷4 . 1 5 ;
СНиП 3 . 0 4 . 0 1 - 8 7 п. п. 3 . 5 0 , 3 . 6 2 , 3 . 6 7
Входной контроль.
Отклонение размеров стекла не должно превы-
шать, мм: |
по длине и ширине |
± 5 |
|
по высоте |
± 3 |
Стекло может быть бесцветным и цветным, армированным и неармированным, с гладкой, рифленой или узорчатой поверхностью.
Бесцветное стекло может иметь желтоватый, голубоватый или зеленоватый оттенок.
Отклонение от прямого угла, образуемого лицевыми и боковыми поверхностями, не должно превышать,
мм: |
± 2 |
|
Отклонение от прямого угла, образуемого плос- |
костью торцов стекла с его лицевыми и боковыми по-
верхностями, не должно превышать, мм |
± 2 |
Разность высот боковых поверхностей стекла не |
|
должна превышать, мм |
3 |
Отклонение от прямолинейности |
в плоскости |
(выпуклость или вогнутость) лицевых поверхностей стекла не должно превышать на 1 м длины, мм:
по ширине |
2 |
по длине |
4. |
Качества поверхности и внешний вид. Открытые пузыри не допускаются.
Закрытые пузыри на лицевой поверхности размером до 3 мм включительно – не нормируются, размером свыше 3 до 8 допускаются не более 20 шт на 1 м длины стекла; на боковой поверхности не нормируются.
Инородные разрушающие включения (непроваренные частицы огнеупорных материалов) не допускаются.
Инородные неразрушающие включения (непроваренные частицы шихты, закристаллизовавшееся стекло "рух" размером до 1 мм не нормируются; размером свыше 1 до 2 мм не допускаются более 6 шт на 1 м длины стекла.
1.- обвязка
2.- сжим
3.- фиксатор
4.- профильное стекло
5.- уплотнительная прокладка из резины
6.- мастика
7.- уплотнительная прокладка "Бутэпрол"
Нитевидные пузыри, царапины, складки – не нормируются.
Трещины и посечки - не допускаются. Выступы на торцах для швеллерного стекла – не
допускаются, для коробчатого стекла допускаются высотой не более 5 мм на 1 м длины.
Отбитые углы и сколы на торцах не допускаются глубиной более 10 мм на 1 м длины стекла.
Не допускается на 1 м длины стекла:
окраска окислившейся арматуры, видимой с расстояния более 2 м;
разрывы проволок в арматуре более 30 мм и соединение проволок в количестве более одного.
Не допускается вывод арматуры на поверхность и выщелачивание в виде помутнений и радужных пятен.
Стекло должно поставляться в комплекте с уплотнителями и герметиками.
Предельно допускаемые отклонения при монтаже.
1. Отклонение плоскости стеклопанели в верх-
нем сечении от вертикали на всю высоту, мм |
10 |
2.Отклонение ширины шва, мм ± 0,5
3.Прогиб в плоскости остекления элементов, на которые опирается профильное стекло не должне
быть более, мм |
15 |
Условия выполнения работ.
Жесткое соединение элементов профильного стекла с несущими или ограждающими конструкциями зданий, а также между собой не допускается.
Стыки между элементами профильного стекла в конструкциях должны быть уплотнены резиновыми прокладками с обязательной двусторонней герметизацией их мастиками. При применении прокладок "Бутэпрол" герметизация стыков мастиками не требуется.
-136-
Перед наклейкой уплотнителей боковая поверхность профилированного стекла обезжиривается растворителем.
Прокладки из резины или поливинилхлорида протирают растворителем и без натяжения наклеиваю на одну из боковых поверхностей элементов.
Прокладки "Бутэпрол" наклеивают в следующей последовательности: снимают защитный слой бумаги, одну из поверхностей прокладок смачивают уайт-спиртом, после чего накладывают на боковую поверхность профильного стекла, плотно прижимая прокатным роликом.
Герметизация стыков мастиками должна производиться при температуре не ниже + 5 °С в условиях, исключающих их увлажнение.
Герметизирующие тиоколовые мастики приготовляют непосредственно перед применением и наносят на стыки специальными шприцами.
Стыки между элементами профильного стекла в конструкциях перегородок, к которым не предъявляются требования герметичности, допускается уплотнять прокладками из поливинилхлорида, губчатой резины и других эластичных материалов без промазки их мастикой.
В ограждающих конструкциях профильное стекло крепится металлическими уголками или деревянными штапиками, длина которых для швеллерного и ребристого стекла, расположенного в один слой, должна быть не более 0,2 м, а в остальных случаях не более 1,5 м.
Кто контролирует |
|
|
|
Мастер или прораб |
|
|
|
|
Операции, подле- |
Входной контроль |
Подготовитель- |
Установка ограждений из стеклопрофилита |
|
Приемка работы |
|||
жащие контролю |
|
ные работы |
|
|
|
|
|
|
Состав контроля |
Наличие паспорта |
Очистка и обез- |
Наклейка уп- |
Установка эле- |
|
Герметизация |
Установка, вы- |
Качество и внеш- |
|
и сертификата на |
жирование стек- |
лотняющей |
ментов стекло- |
|
стыков стекло- |
верка и закрепле- |
ний вид огражде- |
|
материалы и изде- |
лопрофилита и |
прокладки на |
профилита в об- |
|
профилита и со- |
ние стеклопанели |
ния из стекло- |
|
лия. Соответствие |
обрамления |
боковую сторо- |
рамление пакета |
|
блюдение темпе- |
в проектном по- |
профилита |
|
марок и геометри- |
|
ну стеклопро- |
и закрепление |
|
ратурно- |
ложении |
|
|
ческих размеров, |
|
филита |
элементов в об- |
|
влажностного |
|
|
|
качества поверх- |
|
|
рамлении |
|
режима при вы- |
|
|
|
ности и внешнего |
|
|
|
|
полнении работ |
|
|
|
вида материалов и |
|
|
|
|
|
|
|
|
изделий проекту и |
|
|
|
|
|
|
|
|
ГОСТу |
|
|
|
|
|
|
|
Методы контроля |
Визуально, рулет- |
Визуально |
Визуально |
, метр металлический, отвес |
|
|
||
|
ка стальная, метр |
|
|
|
|
|
|
|
|
металлический, |
|
|
|
|
|
|
|
|
угольник стальной |
|
|
|
|
|
|
|
Время контроля |
До устройства ог- |
|
В процессе вы- |
|
|
|
|
После выполне- |
|
раждения |
|
полнения работ |
|
|
|
|
ния работ |
Кто привлекается к |
|
|
|
|
|
|
|
Технадзор |
проверке |
|
|
|
|
|
|
|
|
Акт приемки работ |
|
|
|
|
|
|
|
+ (на захватку |
(+) |
|
|
|
|
|
|
|
или этаж) |
