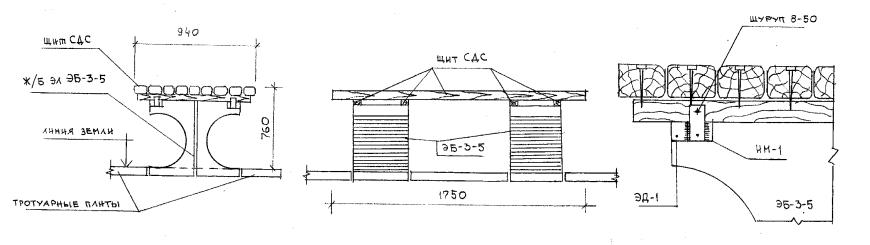

УСТАНОВКА МАЛЫХ АРХИТЕКТУРНЫХ ФОРМ.

Входной контроль.

1.Общее положение: основные элементы конструкций следует выполнять только из сертифицированных материалов, предусмотренных проектом. Замена материалов может производиться по согласованию с проектной организацией и заказчиком (п. 3.3).

2.Конструктивные и крепежные материалы должны соответствовать действующей нормативно-технической документации:

ГОСТ 27320-87 "Дюбели и втулки распорные для строительства. Конструкция".

ГОСТ 28456-90 "Дюбели распорные строительно-монтажные. Общие технические условия".

ГОСТ 1144-80 "Шурупы с полукруглой головкой. Конструкция и размеры".

ГОСТ 10450-78 "Шайбы уменьшенные. Класса точности А и С. Технические условия".

ГОСТ 15588-86 "Плиты пенополистирольные. Технические усло-

вия".

ГОСТ 9573-96 "Плиты теплоизоляционные на синтетическом связующем. Технические условия".

ТУ 5745-003-05668056-93 – смеси сухие клеящие, смеси сухие штукатурные (АООТ "Опытный завод сухих смесей" Москва).

ТУ 6-48-00204961-29-93 – сетки из стекловолокна.

Возможно применение других сертифицированных материалов.

Производство работ.

3.Производство наружной теплоизоляции следует начинать после проведения работ по обследованию и сбору сведений о здании, испытанию поверхности стены на адгезию клеящего состава, разработки проектносметной документации и разрешение заказчика на производство работ.

4.Устройство каждого последующего элемента теплоизоляционного слоя следует выполнять после проверки качества выполнения нижележащего элемента и составление акта освидетельствования скрытых работ

(п. 4.2).

5.До производства работ должны быть обеспечены рабочие места,

исключающие сырое основание, температуру ниже +5 °С, сильный ветер, ярко освещенные солнцем поверхности (п.п. 5.7, 6.3).

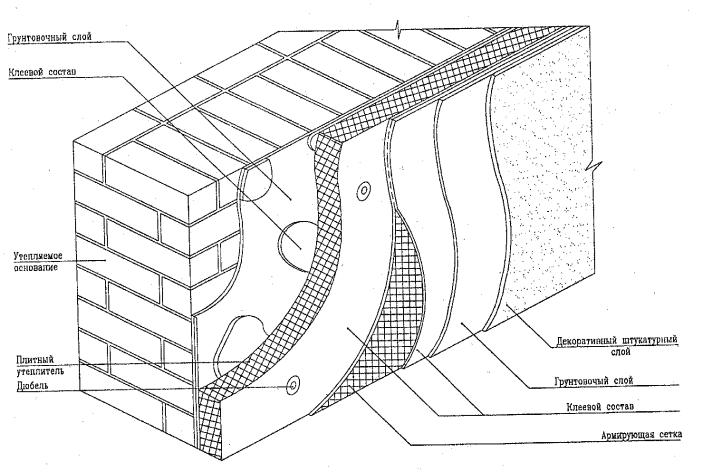

6.Подготовка основания включает в себя: промывку, восстановление штукатурки, устранение неисправностей, огрунтовка спецсоставом указанным в проекте.

Подготовленная поверхность должна иметь предельные отклонения, приведенные в таблице 1 (п. 4.3).

7.Наклейка утеплителя включает в себя: устранение изъянов в плитном утеплителе, нанесение клеящего состава на плиту утеплителя, немедленная наклейка плиты на поверхность.

При наклейке плит следует обеспечивать "перевязку" стыков (по типу кирпичной кладки), не допускать ширину щели на стыках более 2 мм; отклонения между плитами по толщине не должно превышать 3 мм.

8.Устройство армированного нижнего слоя штукатурки: производство работ начинают после отвердения клеящего состава, но не ранее 24 часов после приклейки; последовательность выполнения: нанесения на утеплитель слоя штукатурного раствора по площади захватки; наложение и уплотнения в раствор листа арматурной сетки; выдерживание технологического перерыва продолжительностью 10-24 ч. (уточняется проектом); выполнение механического крепления утеплителя к стене; наложение второго слоя штукатурного состава.

При устройстве армированного нижнего слоя штукатурки необходимо соблюдать требования таблицы 2 (п. 4.8).

Прочность сцепления нижнего слоя штукатурки с армирующей сеткой должна быть не менее 0,4 МПа с предельным отклонением 10%. Из-

мерения производятся периодически, но не менее трех измерений на 50-70 м2 поверхности покрытия (СНиП 3.04.87, табл. 8).

9.Механическое крепление утеплителя: выполняется в соответствии с проектом до укладки арматурной сетки или после укладки сетки с помощью дюбелей–втулок распорных, дюбелей полиамидных, специальных пластмассовых дюбелей "тарельчатого" типа с металлическим стержнем.

Дюбели полиамидные испытывают на тепло-холодоустойчивость по ГОСТ 16962 и на усилие вырыва дюбеля с помощью динамометра с ценою деления не более 50 Н.

При креплении плит утеплителя с помощью дюбелей "тарельчатого" типа необходимо соблюдать требования таблицы 3 (п. 4.12).

10. Отделочное покрытие: выполняется после полного окончания работ по устройству теплоизоляционного слоя, выполненного с соблюдением пунктов 4.3÷4.13; способы и методы производства работ по отделке фасада должны определяться проектом.

Во всех случаях отделочное покрытие должно быть паропроницаемым. Участки окраски в технологических стыках должны быть закрашены с плавным переходом тональности.

Приемочный контроль.

11.Обеспечение качества наружной теплоизоляции осуществляется выполнением своих функций всеми участниками производственного процесса: заказчиком, проектной организацией, подрядчиком и поставщиком

(п. 5.1).

12.Контроль за качеством производства работ должны осуществлять инженерно-технические работники службы заказчика или специально назначенный инспектор по надзору (п. 5.6).

13.Основные обязанности службы контроля за качеством (п. 5.7):

- проверка герметичности системы наружной теплоизоляции зда-

ний;

-соблюдение требований проектно-сметной документации и правил производства работ;

-проверка подготовки основания;

-инструментальная проверка контролируемых параметров отдельных элементов наружной теплоизоляции (отделочный и нижний слой штукатурки, утеплитель, план и глубина установки дюбелей; обрамление из перфорированных уголков и коробов, металлические защитные козырьки, арматурные сетки из стекловолокна и др.);

-проверка соблюдения технологических регламентов;

-контроль за выполнением мероприятий по защите рабочих мест от атмосферных воздействий.

14. Технический инспектор по надзору составляет Карту наблюдений за работами по выявленным и устраненным замечаниям и нарушениям

впроцессе производства работ. Карта составляется для облегчения приемки работ (п. 5.8).

Таблица 1
