2.4. Расчет цепи питания ок

Выходная цепь активного элемента (АЭ) содержит цепь согласования (ЦС) с нагрузкой и источник питания, Эти элементы можно включить последовательно или параллельно. Поэтому, в зависимости от способа включения этих элементов в цепях питания выходных цепей ГВВ цепи питания делят на последовательные и параллельные соответственно.

К схемам питания выходных цепей ГВВ предъявляются следующие требования:

• Вся первая гармоника выходного тока должна проходить через нагрузку;

• Количество «побочных» цепей должно быть минимальным, т.к. большое их количество ведёт к уменьшению выходной мощности, а для каскада прямой задачей которого как раз и является усиление по мощности такое свойство не к чему.

И последовательная и параллельная схемы питания выходных цепей ГВВ удовлетворяют перечисленным требованиям. Но хотя схемы последовательного питания близки к идеальным при рациональным выборе блокировочных элементов, применять их можно лишь с такими цепями согласования, в которых имеется путь для постоянной составляющей выходного тока АЭ. При схемах ЦС, в которых элементом связи с АЭ является ёмкость необходимо использовать схемы параллельного питания (см. рис 4). Поэтому для нашего оконечного каскада в связи с тем, что цепью согласования является трансформатор сопротивления на длинных линиях (см. раздел 4 РАСЧЁТ ЦЕПИ СОГЛАСОВАНИЯ) воспользуемся именно такой (рис. 4) схемой питания выходной цепи ГВВ.

C_бл1 в параллельной схеме питания выходной цепи ГВВ необходима для того, чтобы постоянная составляющая коллекторного тока не попадала в нагрузку, т.е. был обрыв для I_к0. Lбл защищает источник питания от высокочастотной составляющей коллекторного тока, а Сбл2 уводит высокочастотные помехи из цепи питания на землю, чтобы они не попадали в коллекторную цепь.

Рис 4Цепи питания выходной цепи ГГВ(параллельная схема)

; ;

; ;

Исходя из этих соотношений, имеем:

,

,

2.5. Расчет цепи смещения базы ок

Для получения линейной модуляционной характеристики надо обеспечить постоянство угла отсечки на всём интервале изменения входного тока или напряжения. Это достигается подбором определённого напряжения смещения на базе. Схема смещения базы представлена на (рис.5)

Рис.5 Схема смещения базы

Зададимся величиной сопротивления R₂ = 100 Ом, тогда

Комплексное входное сопротивлении транзистора:

,

Исходя из этого, имеем:

3. Расчет схемы связи оконечного каскада с нагрузкой

Согласно техническому заданию мы имеем Wф=50 Ом, а сопротивление коллектора составляет 9.6 Ом. Для связи выходного каскада передатчика воспользуемся П-образной схемой связи (рис.6)

Рис.6. П-образная схема связи ОК с нагрузкой

Для расчета элементов воспользуемся следующей методикой: разделим П-образный контур на два Г-образных контура, приняв ,L=L1+L2.

Добротность Q1 равна:

Определим L1:

Определим С1:

Добротность Q2 равна:

Определим L2:

Определим С2:

Найдем суммарную индуктивность:

L=L1+L2 = (10+0,53)нГн=10,53 нГн

4.Расчет фильтра нижних частот

Для обеспечения заданного ПВИ (подавления неполосных излучений) нам требуется на выходе ОК установить фильтр нижних частот. Воспользуемся расчетом фильтра по справочнику [3].Так как fв составляет 60 МГц, а ширина спектра Пf составляет 42 кГц (рис.7),для правильной передачи сообщения выберем частоту среза фильтра fср=62 МГц, а на частоте 120МГц (вторая гармоника) должно обеспечиваться заданное подавление ВПИ = 40дБ.

Рис.7 Спектр

= 60 МГц, А=40 дБ, R=50

Для обеспечения требуемых параметров воспользуемся (рис.10) и выберем фильтр Чебышева 6-го порядка Т06-10. Параметры выбранного фильтра: – порядок фильтра;2 – нормированная частота затухания;= 41,1 дБ – гарантированное затухание.

Параметр	С1	L2	C3	L4	C5	L6
Величина	0,8989	1,478	1,721	1,721	1,478	0,8989

Нормированные значения параметров фильтра:

Для пересчета параметров необходимо рассчитать коэффициенты преобразования:

–коэффициент преобразования емкости

–коэффициент преобразования индуктивности

Параметр	С1,пФ	L2,мкГн	C3пФ	L4,мкГн	C5,пФ	L6,мкГн
Величина	45,84	0,189	87,771	0,220	75,378	0,115

Расчет элементов фильтра:

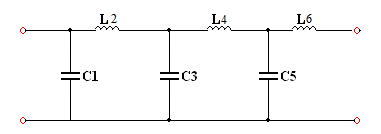

Принципиальная схема фильтра (Рис.8):

Рис.8.Принципиальная схема фильтра
