Выполнение чертежей деталей

с чертежа общего вида

Учебное пособие

Научный редактор доц., канд.техн.наук Н.Х.Понетаева

УГТУ-УПИ

2008

УДК 744.4: 621 (075.8)

ББК 30.11 я 73

К38

Каузов А.М.

К38. Выполнение чертежей деталей с чертежа общего вида/А.М.Каузов. Екатеринбург. УГТУ-УПИ, 2008, 33 с.

В учебном пособии разобран процесс изготовления рабочих чертежей деталей с чертежа общего вида изделия.

Учебное пособие предназначено для студентов всех специальностей и всех форм обучения, изучающих инженерную графику.

Библиогр.: 12 назв. Рис. 13, прил. 9 черт.

УДК 744.4 : 621 (075.8)

ББК 30.11 я 73

ISBN © УГТУ-УПИ, 2008

© Каузов А.М., 2008

От автора

Настоящее пособие, вместе с комплектом заданий и отдельным справочником, составляют учебный модуль, предназначенный для обучения студентов выполнению рабочих чертежей деталей машин в рамках учебного курса «Инженерная графика» (тема 3106). Эти рамки означают, что некоторые вопросы из области профессиональной конструкторской деятельности, такие, как нормирование точности, термическая обработка, покрытия и ряд других обязательных технических требований, не входят в объем курса, не исполняются по заданию и не рассматриваются в пособии.

Информация, приведенная в пособии, частично повторяет изложение методических пособий к темам курса 2101 «Чертеж детали, полученной механической обработкой» и 2103 «Чертеж детали, полученной из литой заготовки», но не заменяет их.

Автор заранее благодарен специалистам и студентам за выявленные недостатки настоящего пособия.

1. Исходные данные

Исходным материалом индивидуального задания является чертеж общего вида некоторого изделия и пояснительная записка, включающая техническое описание изделия и задание на выполнение самостоятельной работы.

Чертеж общего вида – это конструкторский документ [1,2,5-7], внутреннего пользования конструкторского подразделения, который, в зависимости от стадии проектирования машины (Техническое предложение, Эскизный проект, Технический проект), имеет разные информационные задачи. Чертеж общего вида стадии технического проекта (аналог такого чертежа предлагается в настоящем задании) предназначен для выполнения по нему рабочей документации – сборочных чертежей и чертежей деталей; его информационная насыщенность соответствует назначению. Составным элементом чертежа является «Перечень составных частей» [6, разд.2.2.4], представленный на листе 2 того же чертежа - до некоторой степени аналог спецификации, но содержащий большее количество необходимой при проектировании информации, в данном случае – материал, из которого изготавливаются детали.

2. Требования к чертежу детали

Общие требования к чертежу детали подробно описаны в стандартах [3] и учебной литературе [9,10,11 и др.]. Список этих требований занимает от одной до нескольких страниц печатного текста и приводить их здесь не будем, но прочитать весьма полезно. Важно понять два основополагающих принципа, заложенных во всю систему проектирования:

1. Чертеж предназначен не для его изготовителя (конструктора), а для исполнителя, в данном случае – для технолога и рабочих. Это значит, что в нем должна содержаться ВСЯ информация, необходимая ИМ для формирования последовательности операций изготовления детали и для выполнения каждой из этих операций. Любое обращение к автору чертежа за пояснениями в процессе изготовления детали – показатель недостаточности квалификации конструктора.

2. Поскольку каждая деталь в процессе изготовления идет своим технологическим путем и ее сопровождает чертеж этой детали, то выполнение на одном чертеже двух и более деталей недопустимо*. Этот принцип формулируется просто: «Одна деталь – один чертеж».

В общем случае, в рамках задания, на чертеже должны быть доступно представлены:

- форма изделия, т.е. совокупность всех ее поверхностей (наружных и внутренних) во взаимосвязи;

- размеры изделия и всех его поверхностей;

- состояние поверхностей изделия (шероховатость);

Вместе с тем, чертеж должен быть достаточно экономичным, т.е. минимизация затрат на изготовление чертежа – показатель квалификации исполнителя.

Исходя из вышеприведенного, можно определить основные этапы работы над чертежом в рамках настоящей учебной задачи.

1. Изображения

При выполнении чертежа детали допустимо пользоваться всем арсеналом изображений, предоставляемым стандартами ЕСКД [8]: виды – основные, дополнительные, местные; разрезы – простые и сложные; сечения, выносные элементы и др. Главное – представить форму изделия. Существуют группы однотипных изделий, способы представления которых на чертеже более или менее устоялись. Это описано в учебной литературе. Однако в общем случае дать какие-либо однозначные рекомендации невозможно. Одну и ту же деталь можно представить несколькими правильными способами. Например, простейшая косынка, вырубленная из листового металла, может быть изображена в трех вариантах (рис.1):

- главный вид для определения конфигурации косынки и вид слева для указания толщины (рис.1-а);

- один вид (главный) с указанием толщины на выноске (рис.1-б);

- главный вид с оборванным наложенным сечением (рис.1-в).

Из этого следует, что выполнение изображений на чертеже – наиболее творческая часть работы. Прежде, чем выполнять чертеж, надлежит продумать варианты и выбрать из них лучший. Опытный конструктор делает это быстро, но видимая легкость принятия решения не должна дезориентировать – это и есть «опыт», к которому надо стремиться.

…………………

* Исключение составляет т.н. «групповой чертеж» [4] – специфический вид конструкторского документа, не рассматриваемый в настоящем курсе.

Рис.1.Варианты изображения косынки на чертеже

Разберем последовательность выполнения чертежа детали.

1. Перед выполнением чертежа необходимо выяснить функцию детали (для чего она необходима и как работает), форму и назначение каждого элемента ее поверхности.

Рассмотрим пример (рис.2).

На чертеже представлены главный вид и разрез резьбовой крышки-заглушки.

Функция крышки – будучи завинченной по резьбе, закрывать внутреннюю полость (скорее всего какого-то корпуса). А если крышку отвинтить – то доступ внутрь корпуса открывается. Вместе с тем, эта крышка негерметичная, так как конструкция никаких средств герметизации не предусматривает.

Форма крышки в целом – осесимметричное тело вращения.

Элементы поверхности :

- Цилиндрический выступ 1 с наружной метрической резьбой. Назначение – взаимодействовать с ответной внутренней резьбой в отверстии корпуса.

- Фланец 2 – плоский круглый диск. Назначение – перекрывать канал отверстия, заплечики фланца – ограничить упором завинчивание крышки по резьбе.

- Цилиндрическая глухая выборка 3 в крышке. Назначение – облегчить крышку (убрать «лишний» металл).

Рис.2. Крышка

Мелкие детали поверхностей:

- Цилиндрическая проточка 4 для выхода резьбы. Назначение – облегчить нарезание резьбы. Обратить внимание: диаметр впадины проточки меньше диаметра впадин резьбы.

- Коническая фаска 5 в начале резьбы. Назначение – облегчение «захода» резьбы при завинчивании.

- Два параллельных плоских среза 6 на выступе фланца – лыски. Назначение – облегчение завинчивания–отвинчивания крышки с помощью гаечного ключа.

- Фаски 7. Назначение – притупить острые кромки.

Параллельно с анализом формы детали полезно выполнить ее изображение в аксонометрической проекции на отдельном листке бумаги – «от руки», для себя (рис.3).

Рис. 3.Эскиз крышки

Теперь можно перейти ко второму этапу выполнения чертежа.

2. Необходимо установить число и расположение изображений детали на чертеже, передающих форму детали.

Одна из наиболее распространенных ошибок студентов на этом этапе работы состоит в том, что на чертеж детали переносятся все изображения детали, которые только можно отыскать на заданном чертеже общего вида. Иногда результат положителен, но чаще – нет. Дело в том, что назначение этих чертежей разное: чертеж общего вида обязан показать не одну, а ВСЕ оригинальные детали устройства в их совокупности, поэтому часть изображений одной из них могут оказаться излишними, либо не самыми рациональными.

Вернемся к примеру.

• Изделие имеет внутреннюю глухую выборку 3 (рис.2). Известно, что внутренние полости демонстрирует разрез, поэтому разреза крышки плоскостью, проходящей через ее ось симметрии, не избежать.

• Вид крышки по стрелке 1 (рис.3) необходим – надо показывать лыску 6 (рис.2).

• Форма фланца 2 (рис.2) отличается от правильной круговой (те же лыски). Вид на фланец по стрелке 2 или 3 (рис.3) обязателен.

Таким образом, набирается три изображения. Начнем экономить.

Деталь симметричная, поэтому имеем право совместить половину вида с половиной разреза (направление взгляда по стрелке 1), и это будет Главный вид на чертеже. Тогда справа от главного вида расположится вид слева (направление взгляда по стрелке 2). Вариант реальный, но и тут можно сэкономить. В этом случае на виде слева придется отрисовывать: резьбу, две фаски и диаметр выборки. Зачем? Проще повернуть изображение главного вида так, чтобы фланец оказался слева, тогда на виде слева останется только контур фланца с его фаской. А так как фланец симметричен, то его изображение можно ополовинить.

Мы получили изображения детали (рис.4).

Рис.4.Изображения детали «Крышка»

3. Выберем масштабы изображений и формат чертежа.

При этом надо помнить, что чертеж должен легко «читаться» человеком, который взял его в руки в первый раз. Поэтому:

• Изображения не должны быть мелкими.

• Чертеж не должен быть «тесным» от линий.

• Чертеж не должен быть «пустым».

Вот из этих простых рассуждений и выбираются масштаб и формат.

Снова обратимся к примеру.

Габариты изделия таковы: диаметр фланца 60 мм, длина крышки от торца до торца 18 мм, резьба М48х1,5. Таким образом, размеры детали в целом приемлемы для масштаба 1:1 и формата А4. Но! На крышке имеется небольшая проточка для выхода резьбы. В масштабе 1:1 прорисовать ее с указанием размеров не представляется возможным, а уж разобраться в них и подавно. Путей выхода два:

• Увеличить масштаб изображения (пожалуй, раза в 4). Но тогда будет мало и формата А3, а формат А2 будет «пустым».

• Применить изображение, называемое «Выносной элемент» [8]. То есть выполнить отдельно увеличенное в 4 раза изображение профиля проточки с указанием локального масштаба. А для основных изображений оставить масштаб 1:1. И формат останется А4.

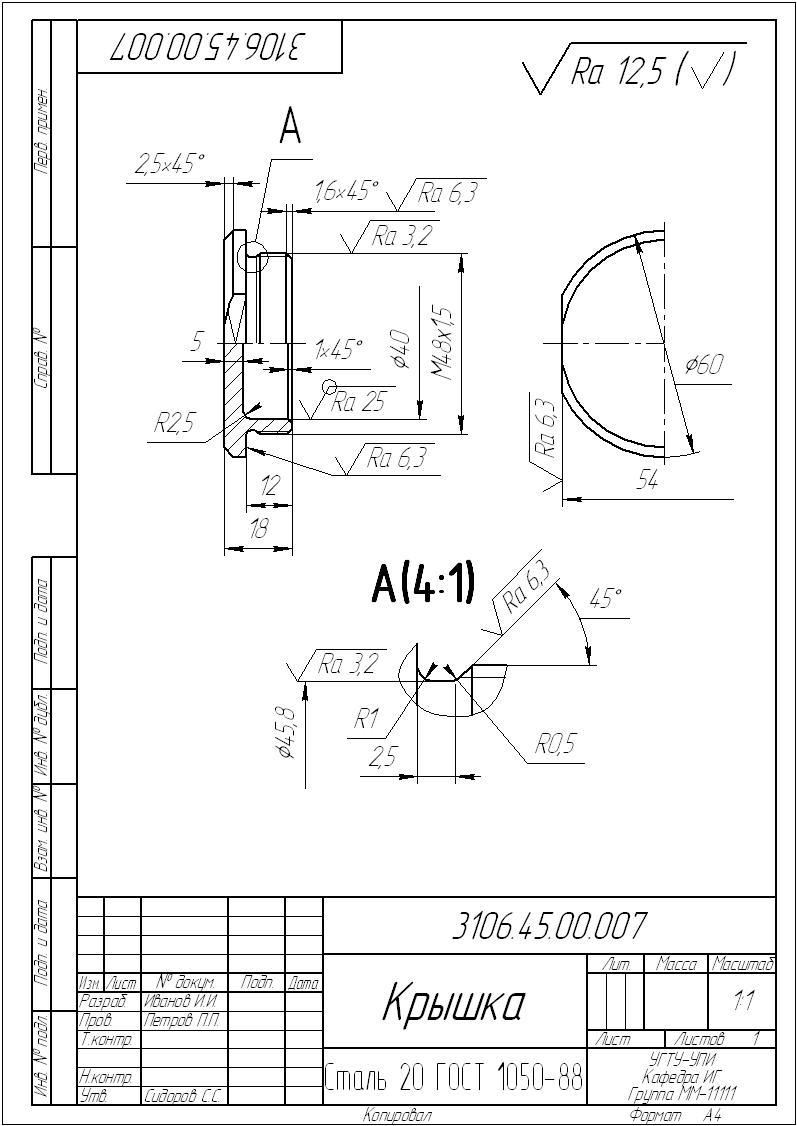

Вывод: выбор масштаба и формата чертежа может привести к появлению дополнительных изображений на чертеже (рис.5).
