проектування практикум

1 – будівля розміром 12х60м; 2 – перед пологова і післяпологова секції; 3-

секції для утримання сухостійних корів; 4 – денники для отелу; 5 – дезбар‘єр;

6 – вікна; 7 – теплообмінна вентиляційна установка; 8 – вигульно-годівельні майданчики.

На рисунку 32 представлений план технологічної схеми приміщення для сухостійних корів, пологової секції, профілакторію для телят в будівлі

12х78м для ферми на 200 корів.

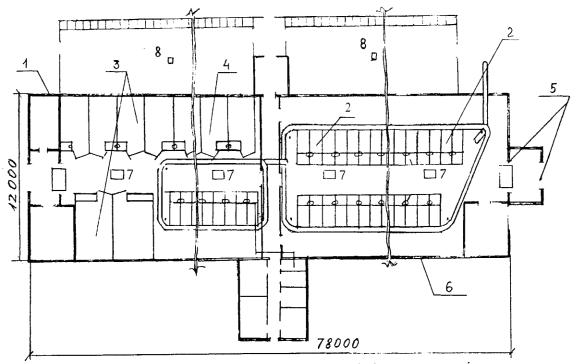

Рис. 32. План технологічної схеми приміщення для сухостійних корів,

пологової секції, профілакторію для телят в будівлі 12х78м для ферми на 200

корів.

1 – будівля розміром 12х78м; 2 – перед пологова і післяпологова секції;

3 – секції для утримання сухостійних корів; 4 – денники для отелу;

5 – дезбар‘єр; 6 – вікна; 7 – теплообмінна вентиляційна установка;

8 – вигульно-годівельні майданчики.

На рисунку 33 відображено план і розріз схеми тваринницького приміщення 12 х 78 м для утримання сухостійних корів та нетелей.

71

Рис. 33. План і розріз тваринницької будівлі 12 х 78 м для утримання сухостійних корів та нетелей.

1 – стійлове приміщення на 100 корів і нетелей; 2 – приміщення для грубих кормів; 3 – приміщення для концентрованих кормів; 4 – реманентна;

5 – кімната для обслуговуючого персоналу; 6 – вигульні майданчики;

7 – тамбур; 8 – годівниці; 9 – гнойовий транспортер; 10 – стійла; 11 – стійла на вигульних майданчиках; 12 – напувалки.

У будівлі розміром 18×72 м розміщено пологове відділення з профілакторієм (рис. 34).

Рис. 34. План пологового відділення з профілакторієм

72

1 – пологове відділення; 2 – профілакторій; 3 – аптека; 4 – приміщення для кормів; 5 – підсобні приміщення; 6 – приміщення для гноєнакопичування та видалення; 7 – тамбури.

Згідно відомчих норм технологічного проектування скотарських підприємств ВНТП – АПК – 01.05 утримання сухостійних корів і нетелей передбачається безприв‘язне. Одним із варіантів безприв‘язного утримання є боксове ( рис 35).

Рис 35 . План і розріз корівника для сухостійних корів і нетелей. 1 – бокси; 2 – годівниці.

На рисунку 36 представлений план технологічної схеми телятника для утримання тварин в індивідуальних клітках.

Рис. 36. План технологічної схеми телятника для утримання тварин в індивідуальних клітках.

73

1 – насоси; 2 – котли ЄПЗ – 100; 3 – транспортер ТСГ-3.0Б; 4 – трубопровід для молока; 5 – годівниці для молока; 6 – годівниця для грубих кормів; 7 –

труба для підігріву повітря; 8 – насос ФН-2; 9-10 – заглушки; 11 – молочні насоси; 12 – молоковоз; 13 – пастеризатор; 14 – цистерна для молока; 15 –

поперечний транспортер; 16 – клітка для телят.

Влаштування стійл у пологовому відділку відповідає передпологовому і післяпологовому утриманню корів (рис.37).

Рис.37. Влаштування стійла у перед пологовій і післяпологовій секціях пологового відділку.

1 – збірно-стійлове обладнання ОСК-25А; 2 – годівниці; 3 –

гноєприбиральний транспортер ТСГ-2,0Б; 4 – доїльний агрегат ДАС-2Б.

Рис. 38. План і розріз будівлі на 300 головомісць молодняку великої рогатої худоби з 4 до 10 місячного віку

74

1 - стійлове приміщення для групового утримання молодняку великої рогатої худоби (по 10 голів в групі); 2 - вигульно-годівельні майданчики; 3 -

приміщення для кормів; 4 - дезбар'єри; 5 - годівниці; 6 - годівельна решітка; 7

- підлога з дерев'яної шашки; 8 - гнойовий транспортер типу "дельта-

скрепер"; 9 - автонапувалки типу АГК.

На рисунку 38 представлена технологічна схема плану та розрізу будівлі на 300 головомісць молодняку великої рогатої худоби з 4 до 10

місячного віку.

На рисунку 39 представлений план проектно-технологічних енергоощадних рішень в приміщеннях для безприв‘язного дорощування та відгодівлі 500 голів молодняку великої рогатої худоби.

Рис. 39. План проектно-технологічних енергоощадних рішень в приміщеннях для безприв'язного дорощування та відгодівлі молодняку великої рогатої худоби: 1 - безприв'язне утримання молодняку в групових клітках з зоною відпочинку на дерев'яній шашці; 2 - двійчасті ворота; 3 -

теплообмінна вентиляційна установка; 4 - стіни цегляні з штукатуркою; 5 —

подвійні вікна; 6 - годівниці; 7 - дерев'яна перегородка між суміжними клітками; 8 - лотково-шиберна система видалення гною; 9 - додаткова теплоізоляція.

На рисунку 40 представлений план будівлі розміром 21 х 162 м для дорощування і відгодівлі 1000 голів молодняку великої рогатої худоби.

75

Рис. 40. План будівлі для дорощування і відгодівлі молодняку великої рогатої худоби на 1000 голів:

1 - групові клітки на 20 голів; 2 - годівниці; 3 - зона відпочинку тварин;

4 - зона годівлі тварин; 5 - приміщення для кормів; 6 - приміщення для обслуговуючого персоналу; 7 - вентиляційна камера; 8 - електрощитові; 9 -

тамбур; 10 - реманентна; 11 - дезбар'єри; 12 - гнойовий канал під щілинною підлогою; 13 - збірний гнойовий канал.

На рисунку 41 представлений план будівлі для вирощування молодняку великої рогатої худоби при приязно-вигульному утриманні з 4 до

12 місячного віку

Рис. 41. План будівлі для вирощування молодняку великої рогатої худоби на прив'язно - вигульному утриманні з 4 - до 12 - місячного віку:

76

1 - секція для 80 голів молодняку з 4 до 8-місячного віку; 2 - секція для 60

голів молодняку з 8- до 12-місячного віку; 3 - приміщення для кормів; 4 -

приміщення для підстилки; 5 - приміщення для обслуговуючого персоналу; 6

- тамбур; 7 - годівниці; 8 - гнойовий транспортер типу ТСГ; 9 - роздільники стійл; 10 - напувалки; 11 - прив'язь; 12 - дезбар'єри; 13 - вигульні майданчики.

На рисунку 42 представлений план будівлі для відгодівлі молодняку великої рогатої худоби від 12 до 15 місячного віку.

Рис. 42 . План будівлі для відгодівлі молодняку великої рогатої худоби від

12-до 15-місячного віку:

1 - приміщення на 100 голів; 2 - приміщення для підстилки; 3 - приміщення для резервного запасу кормів; 4 - приміщення для обслуговуючого персоналу; 5 - тамбур; 6 - стаціонарний роздавач кормів (скребковий транспортер); 7 - бункер для подачі кормів на скребковий транспортер; 8 -

транспортер типу ТСГ для видалення гною; 9 - автонапувалки; 10 - прив'язь;

11 - дезбар'єри.

Утримання телят у індивідуальних клітках з механізованим випоюванням молока, видаленням гною та сечі, підігрівом повітря під клітками) (рис. 39 ).

Варіант утримання молодняку великої рогатої худоби на дорощуванні та відгодівлі безприв‘язно у будівлі з консольно-балочними конструкціями

(рис 43).

77

Рис. 43 План і розріз будівля для дорощування та відгодівлі молодняку великої рогатої худоби на 500 голів у консольно-балочних конструкціях.

1 – приміщення для молодняку; 2 – вентиляційна камера; 3 – коридор;

4 – допоміжне приміщення; 5 – електрощитові; 6 – тамбур.

Розмір приміщення у плані 21х78м. тварини розміщаються по 18-26

голів в групових клітках. На одну голову припадає 3 м2 корисної площі та

0,54 м за фронтом годівлі. Видалення гною з каналів лотково-шиберна.

Варіант утримання молодняку великої рогатої худоби в групових клітках безприв‘язно у будівлях рамної конструкції (рис. 44)

Рис 44. План і розріз будівлі для дорощування й відгодівлі молодняку великої рогатої худоби на 500 голів (у рамних конструкціях)

78

1 – приміщення для утримання безприв‘язно в групових клітках молодняку;

2 – вентиляційна камера; 3 – коридор; 4 – допоміжне приміщення;

5 – електрощитова; 6 – тамбур.

На рисунку 45 один із варіантів годівлі у спеціально виділеній зоні

(їдальні) та відпочинком корів у боксах. Передбачено доїння на установці

«Ялинка».Технологія розміщення худоби у спеціальній зоні для відпочинку,

годівлі та доїння дозволяє максимально використати виробничі площі тваринницької будівлі.

Рис. 45. План корівника з винесеною зоною годівлі корів та безприв‘язним боксовим утриманням

1 – доїльна установка; 2 – автоматичне згодовування концентратів;

3 – прохід; 4 – бункер для концкормів; 5 – перед доїльний майданчик;

6 – прохід для корів після доїння; 7 – молочна; 8 – приміщення для молока;

9 – холодильник; 10 – машинне відділення; 11 – опалювальна; 12 – прохід на доїння; 13 – бокси для відпочинку; 14 – гнойовий прохід; 15 – гнойовий прохід, 16 – автонапувалки; 17 – гноєсховище.

Технологія вирощування ремонтного молодняку невеликими технологічними групами потребують організації годівлі, утримання та оцінки за комплексом ознак, що у вирішується науковими розробками. Так , в одній будівлі розміщуються телички у молочний період, у 6-12 міс. і 12-18 міс. віці.

Згідно ВНТП-АПК-01.05 ремонтний молодняк утримується безприв‘язно.

79

Спосіб утримання визначається у конкретному приміщенні. Нами використано утримання безприв‘язне на суцільній дерев‘яній підлозі телят до

6 місячного віку (8) у групових клітках по 5 голів (рис.46).

Рис. 46. План технологічної схеми корівника 21х72м стоєчно-балочної конструкції на 75 корів, доїння корів на установці ―Тандем‖, роздачею кормів електрокаром та КТУ-10А

1. Приміщення для обслуговування персоналу. 2. Cекція для сухостійних корів на 12 місць, утримання безприв‘язне у комбібоксах. 3. Індивідуальні клітки для телят у профілакторії. 4. Ремонтні телички у віці 6-12 міс.

утримання безприв‘язне, боксове для відпочинку, комбібоксове для годівлі, у

двох секціях по 9 місць. 5. Ремонтні телички віком 12-18 міс. (утримання боксове для відпочинку та комбібоксове для годівлі у двох секціях по 9

місць.). 6. Приміщення для кормів та підстилки. 7. Молочна. 8. Групові клітки для телят до 6 місяців, утримання безприв‘язне з фіксацією під час випоювання молока (6 кліток, по 5 голів). 9. Денники для отелів. 10. Бугайці у віці 6-12 міс., утримання безприв‘язне (групова клітка на 10 місць, групова клітка на 8 місць). 11. Бугайці на відгодівлі 12-18 міс., утримання безприв‘язне, комбібоксове з обладнанням решітки для заторможення статевих рефлексів ( 3 групи: 2 групи по 7 місць і 1 на 4 місця).

80
