Порядок виконання роботи

1. Завантажте програму «Булева алгебра».

Для запуску програми необхідно натиснути ENTER на файлі Булева алгебра.exe, або двічі клацнути лівою кнопкою миші по цьому файлу. Результатом виконання програми буде виведення головного вікна (рис. 10),

Рисунок 10 Головне вікно

де користувачеві буде запропонований вибір перейти до законів булевої алгебри або до логічних елементів. При виборі логічних елементів, з’явиться їх перелік (рис. 11)

Рисунок 11 Перелік логічних елементів

і можна буде перейди до будь-якого з них на вибір користувача. З вікна відкритого логічного елемента (рис. 12)

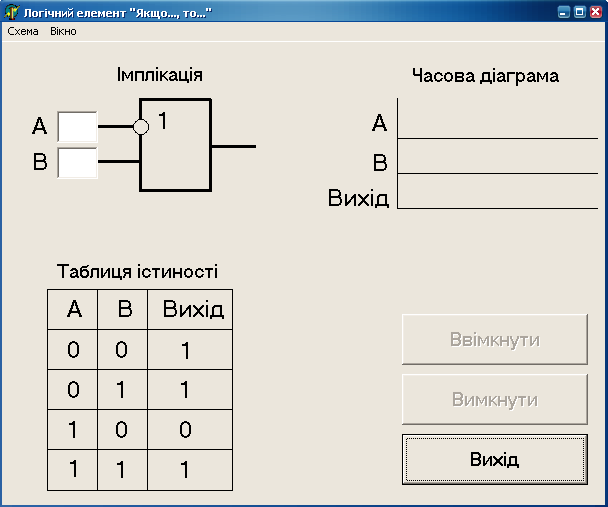

Рисунок 12 Вікно логічного елемента «Якщо…, то…»

є можливість швидко перейти до будь-якого іншого логічного елемента (рис. 13), за допомогою кнопки меню «Схема»,

Рисунок 13 Вибір логічного елемента з вікна елемента «Якщо…, то…»

або ж перейти до головного вікна (рис. 14) – ВікноГоловне вікно.

Рисунок 14 Перехід у головне вікно з вікна елемента «Якщо…, то…»

Після вибору у головному вікні законів булевої алгебри, відкриється вікно з переліком законів (рис. 15), де можна вибрати зі списку один з них.

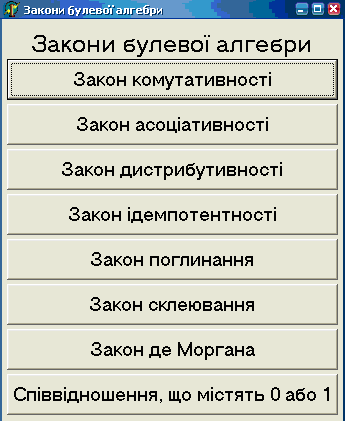

Рисунок 15 Перелік законів булевої алгебри

З відкритого вікна одного із законів (рис. 16), можна перейти на двоїсті співвідношення

Рисунок 16 Вікно закону асоціативності

цього закону, на один із інших законів (рис. 17) або у головне вікно.

Рисунок 17 Перехід до іншого закону з вікна закону асоціативності

Перехід до головного вікна виконується таким же чином, як у вікнах логічних елементів З вікна двоїстих співвідношень можна перейти до головного вікна, або до іншого закону булевої алгебри, але не можна швидко перейти до двоїстих співвідношень іншого закону.

2. Ознайомтесь з логічними елементами, їх таблицями істинності та часовими діаграмами.

3. Дослідіть дію логічних елементів на різних наборах значень змінних. Проведіть спостереження за залежністю часової діаграми від значень поданих та отриманого сигналів.

4. Занотуйте результати досліджень.

5. Зверніться до викладача за індивідуальним завданням.

6. Підготуйте звіт відповідно до встановленого зразка.

Контрольні запитання.

1. Відтворіть таблиці відповідності основних логічних елементів.

2. Дайте означення основним логічним елементам.

Лабораторна робота № 9

Тема:	Створення таблиць істинності у табличному процесорі Microsoft Excel.
Мета роботи: Зміст роботи: Організаційні та методичні вказівки:	Ознайомлення з засобами табличного процесора Microsoft Excel офісного пакету прикладних програм Windows 98/XP для дослідження логічних операцій. Повторення та застосування навичок роботи з табличним процесором Microsoft Excel. Ознайомлення з категорією «Логічні» майстра функцій Microsoft Excel. Застосування Microsoft Excel для створення таблиць істинності основних та спеціальних логічних операцій. Лабораторну роботу проводять після вивчення теми “Бульові функції. Основні логічні операції.” з підгрупою студентів у два етапи: 1. Підготовчий етап: Вивчення можливостей дослідження операцій алгебри логіки засобами табличного процесора Microsoft Excel. 2. Виконавчий етап: Побудова таблиць істинності. Виконання індивідуальних завдань.
Технічне забезпечення:	Персональний комп’ютер
Програмне забезпечення:	Windows XP/7, Microsoft Excel.
Час:	80 хвилин.
