среды только при нормальной работе технологического оборудования. Для помещений категорий А и Б, в которых возможно внезапное выделение при аварии технологического оборудования горючих паров или газов в количествах, достаточных для образования взрывоопасных концентраций, предусматривается аварийная вентиляция.

Аварийная вентиляция может обеспечиваться как обычными системами вытяжной вентиляции, так и специальными системами вентиляции, которые используются только при аварии. Пуск аварийных систем вентиляции может осуществляться автоматически и вручную.

Впроизводственных и складских помещениях категории В, связанных

схранением или переработкой горючих веществ и материалов, в общественных и административно-бытовых зданиях в целях обеспечения безопасной эвакуации людей и создания условий для успешного тушения по-

жара предусматриваются системы приточной и вытяжной вентиляции противодымной защиты.

Приточные системы противодымной защиты подают воздух в лестничные клетки, лифтовые шахты и холлы, создавая избыточное давление воздуха на путях эвакуации и исключая возможность их задымления.

Вытяжные системы удаляют дымовые газы из помещения, в котором произошел пожар, обеспечивая незадымляемость соседних помещений и путей эвакуации. Конструктивное исполнение, технические и эксплуатационные особенности приведенных выше систем вентиляции подробнее будут изложены в последующих главах учебника.

6.2.Системы вентиляции с механическим побуждением

Системы вентиляции с искусственным побуждением предусматривают для помещений категорий А и Б, а также если метеорологические условия и чистота воздуха не могут быть обеспечены вентиляцией с естественным побуждением.

6.2.1.Приточные системы вентиляции

Схема приточной системы общеобменной вентиляции приведена на рис. 6.1. Она включает: устройство для забора наружного воздуха, оборудование для обработки воздуха, вентилятор с электродвигателем, сеть воздуховодов с запорно-регулирующей арматурой и воздухораспределители.

121

различных видов и типов с учетом требований к степени очистки воздуха, условий эксплуатации фильтра и других факторов. Для нагревания воздуха в приточных системах вентиляции широкое распространение получили водяные и паровые калориферы.

Оборудование для обработки воздуха и вентиляционные агрегаты приточных систем размещают в помещениях для вентиляционного оборудования (приточных камерах). Вариант компоновки приточной камеры показан на рис. 6.3.

9

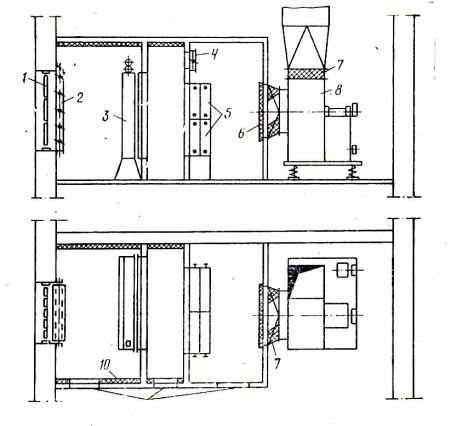

Рис. 6.3. Компоновка приточной камеры:

1 – неподвижные жалюзийные решетки; 2 – утепленный клапан; 3 – фильтр; 4 – обводной канал; 5 – калориферы; 6 – предохранительная решетка; 7 – мягкая вставка; 8 – вентилятор; 9 – двери; 10 – теплоизоляция

Воздухораспределительные устройства приточных систем (рис. 6.4) предназначены для выпуска в обслуживаемое помещение необходимого количества воздуха и придания приточной струе формы, скорости и направления. Они подразделяются по конструктивному признаку на решетки, насадки и перфорированные панели, а по форме и направлению воздушного потока – на воздухораспределители с вертикальной (рис. 6.4, а, б), горизонтальной (рис. 6.4, в, г) и комбинированной (рис. 6.4, д, е) струей.

123

де

Рис. 6.4. Характерные типы воздухораспределителей: а, б – с вертикальной струей; в, г – с горизонтальной струей;

д, е – с комбинированной струей

6.2.2.Вытяжные системы вентиляции

Вытяжные системы общеобменной и местной вентиляции обеспечивают удаление вредных и взрывопожароопасных смесей из помещений наружу и могут включать следующие элементы: воздуховытяжные устройства, воздуховоды, фильтры или пылеуловители, вентиляторы, вытяжные шахты, устройства для регулирования и противопожарной защиты (задвижки, дроссель-клапаны, огнезадерживающие клапаны и др.).

В системе местной вентиляции, схема которой представлена на рис. 6.5, для удаления загрязненного воздуха могут использоваться воздуховытяжные устройства в виде вытяжных шкафов, зонтов, бортовых отсосов, камер и панелей.

Рис. 6.5. Схема вытяжной системы местной вентиляции:

1 – воздуховытяжное устройство; 2 – дроссель-клапан; 3 – обслуживаемое помещение; 4 – фильтр очистки удаляемого воздуха; 5 – вентилятор; 6 – вытяжная шахта (труба)

124

Наиболее распространенными вытяжными шкафами являются лабораторные шкафы, которые представляют собой укрытие с рабочим проемом (рис. 6.6). Удаление вредных и взрывоопасных смесей осуществляется из верхней зоны естественным путем (рис. 6.6, а) или вытяжным вентилятором (рис. 6.6, б, в). Производительность вентилятора должна быть такой, чтобы исключался выход вредных выделений из шкафа в помещение.

К вентилятору

Рис. 6.6. Лабораторный вытяжной шкаф с удалением воздуха из верхней зоны естественным путем (а), из нижней (б), верхней или нижней (в) зон вентилятором

Вытяжные зонты служат для улавливания вредных выделений меньшей плотности, чем воздух. Они имеют форму усеченных конусов или пирамид и располагаются над источником вредных выделений. Зонты бывают простые и активные, индивидуальные и групповые (рис. 6.7).

К вентилятору

Рис. 6.7. Вытяжные зонты:

а– простой индивидуальный; б – козырек; в – активный со щелями по периметру;

г– с поддувом воздуха; д – групповой

125

Широкое распространение получили бортовые отсосы для улавливания вредных выделений с поверхности ванн, заполненных электролитами или другими жидкостями. По конструктивному исполнению бортовые отсосы бывают обычные, опрокинутые и с передувкой (рис. 6.8). Принцип действия бортового отсоса заключается в том, что при разрежении, создаваемом в его щели вентилятором, воздушный поток, настилаясь на зеркало ванны, устремляется к щели отсоса. При этом движении захватываются вредные вещества, выделяемые с поверхности ванны, и исключается их распространение по помещению.

а б в

Рис. 6.8. Типы бортовых отсосов:

а – обычный; б – опрокинутый; в – с передувкой

Вентилируемые камеры (рис. 6.9) предназначены для производства операций с интенсивным выделением вредных веществ, например, при окрасочных работах. Размеры камеры зависят от габаритов окрашиваемых изделий. Для очистки удаляемого воздуха и предотвращения отложения краски на стенках камеры осуществляется распыление воды навстречу потоку воздуха или перпендикулярно ему. Капли краски, находящиеся в потоке, в гидрофильтре смачиваются водой и оседают в бак-отстойник, откуда удаляются на очистку. Объем воздуха, удаляемого из камер, определяется средней скоростью всасывания в открытом проеме с учетом токсичности применяемого лакокрасочного материала.

На очистку

8

Рис. 6.9. Вентилируемая окрасочная камера:

1 – приточный воздуховод; 2 – воздухораспределитель; 3 – вытяжной воздуховод; 4 – каплеотделитель; 5 – распылитель воды; 6 – гидрофильтр; 7 – решетка;

8 – бак-отстойник
