Панель слоев
Панель слоев, показанная на рис. 12, обеспечивает работу со слоями.
Рис. 12. Панель слоев
В нее входят следующие инструменты:
-
Диспетчер свойств слоев — вызов Диспетчера свойств слоев;
Слои
— раскрывающийся список управления
слоями. Каждая строка содержит пиктограммы
управления свойствами слоя или отображения
его свойств, а также его имя. Ниже
перечисляются эти пиктограммы (слева
направо):
- Включение/отключение слоя;
- замораживание/размораживание на всех видовых экранах;
- замораживание/размораживание на текущем видовом экране;
- блокирование/разблокирование слоя;
- цвет слоя;
- имя слоя.
-
Сделать слой объекта текущим — установка текущего слоя в соответствии со слоем выбранного примитива;
-
Предыдущее состояние слоев — возврат к предыдущему состоянию слоев;
-
Диспетчер конфигурация слоев — загрузка диалогового окна Layer States Manager.
Панель свойств объектов
Панель свойств объектов, показанная на рис. 13, предназначена для работы с цветом, типом и весом линий.
Рис.
13. Панель свойств объектов
В нее входят следующие инструменты:
Цвета
— раскрывающийся список установки
текущего цвета, а также изменения цвета
выбранных объектов;
Типы
линий — раскрывающийся список установки
текущего типа линии, а также изменения
типа линии для выбранных объектов;
Веса
линий — раскрывающийся список установки
текущего веса (толщины) линии, а также
изменения толщины линий выбранных
объектов;
Стили
для печати — раскрывающийся список
установки стилей печати. Здесь можно
изменять внешний вид вычерчиваемого
на плоттере рисунка. В стилях печати
при необходимости переопределяются
цвета, типы и веса (толщины) линий
объектов. Кроме этого, имеется возможность
указывать используемые при печати стили
концов линий, соединений и заполнений,
а также различные выходные эффекты —
размывание, оттенки серого, присвоения
перьев и интенсивность. Манипулируя
стилями печати, можно получить на бумаге
различные варианты одного и того же
рисунка. Допускается применение стилей
печати к объектам или слоям.
Строка состояния
Строка состояния (рис. 14) расположена в нижней части рабочего стола.
Рис. 14. Строка состояния
Она содержит текущие координаты курсора, а также кнопки включения/выключения режимов черчения:
-
Шаговая привязка — включение и выключение шаговой привязки курсора;
-
Отображение сетки — включение и выключение отображения сетки;
-
Режим «ОРТО» — включение и выключение ортогонального режима;
-
Полярное отслеживание — включение и выключение режима полярного отслеживания;
-
Объектная привязка — включение и выключение режимов объектной привязки;
-
Объектное отслеживание — включение и выключение режима отслеживания при объектной привязке;
-
Разрешить/запретить динамическую ПСК — включение и выключение динамической пользовательской системы координат;
-
Динамический ввод — включение и выключение динамического ввода;
-
Отображать линии в соответствии с весами — включение и выключение режима отображения линий в соответствии с весами (толщинами);
-
Быстрые свойства — включение и выключение свойств объектов;
-
Пространство (модели или листа) — переключение из пространства модели в пространство листа;
-
Быстрый просмотр листов — включение и выключение просмотра листов;
-
Быстрый просмотр чертежей — включение и выключение просмотра рисунков;
-
Панаромирование — панорамирование рисунка;
-
Зумирование — зумирование рисунка;
-
Штурвал — включение инструмента Штурвал;
-
Аниматор движения — включение инструмента Motion.
-
Отображение кнопок включения/выключения режимов черчения в строке состояния устанавливается в контекстном меню (рис. 15). Для этого необходимо щелкнуть левой или правой кнопкой на инструменте Меню строки состояния приложения с изображением стрелки вниз, который находится в правом углу строки состояния.

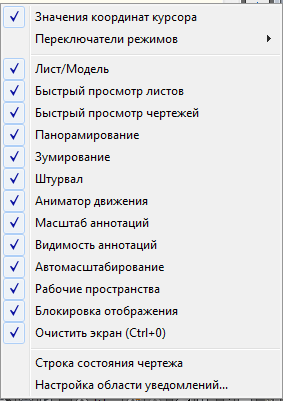

Рис. 15. Контекстное меню настройки строки состояния
Опция Настройка области уведомлений открывает диалоговое окно Настройка области уведомлений (рис. 16), позволяющее произвести настройку области уведомлений.
- Показывать значки служб — показывать значки служб.
- Показывать уведомления от служб — показывать уведомления от служб:
- Время отображения — время отображения;
- До явного закрытия — до явного закрытия.

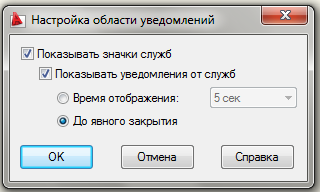

Рис. 16. Диалоговое окно настройки области уведомлений
