7.2. Варианты крыш и их конструктивные решения: вентилируемые и невентилируемые.
Бесчердачные крыши подразделяются на невентилируемые, частично вентилируемые и вентилируемые наружным воздухом.

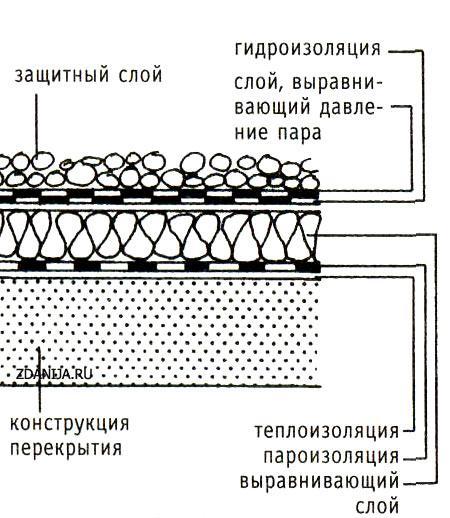

1. Невентилируемые крыши применяют в тех случаях, когда исключается накопление влаги в покрытии в период эксплуатации. Такие покрытия могут выполняться с теплоизоляцией, совмещенной с несущей конструкцией.
2. Частично вентилируемые крыши имеют в материале панели поры или каналы, расположенные в верхней толще панели.

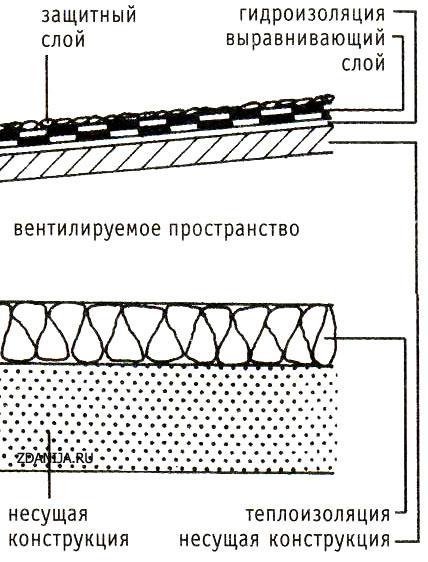

3. Вентилируемые крыши имеют сплошные воздушные прослойки, осушающие покрытие зимой и предохраняющие его от перегрева солнечными лучами летом. Высота воздушной прослойки 200…240 мм.
←1←3
7.3. Варианты крыш и их конструктивные решения: с наружным и внутренним водостоком.
1. Наружные водостоки бывают неорганизованными, когда дождевая вода сливается со свесов кровли по периметру здания, и организованными - через наружные водосточные трубы, к которым вода подводится по настенным или подвесным желобам. Наружные водостоки предусматриваются в зданиях со скатной кровлей и выполняются из кровельной стали. Они состоят из воронки, колена и трубы с отметом.
2. С плоских крыш вода отводится с помощью внутренних водостоков, что исключает образование ледяных пробок в трубах (в отапливаемых зданиях). Внутренние водостоки присоединяются к сети ливневой канализации. Внутренние водостоки делают внутри зданий со спуском воды в канализационную или водосточную сеть. При уклонах кровель не менее 2,5 % делают трехслойные рулонные покрытия с защитным слоем гравия, втопленного в горячую мастику.
7.4. Варианты крыш и их конструктивные решения: чердачные и совмещенные.
1. Совмещенная крыша представляет собой гидроизоляционный ковер из нескольких слоев рубероида на битумной мастике, уложенный на чердачное перекрытие. Такая крыша обычно плоская, не имеет уклона (а если имеет, то не более 3°), а водоотвод осуществляется с помощью внутренних водостоков. Совмещенные (бесчердачные) крыши могут быть холодными (над неотапливаемыми строениями) и утепленными (над отапливаемыми помещениями).
2. Чердачные, скатные крыши состоят из каркаса (чаще деревянного) и кровли. Чердак можно использовать как для хозяйственных нужд, так и для устройства в нем дополнительного жилого помещения – мансарды.
7.5. Варианты крыш и их конструктивные решения: с рулонной и безрулонной кровлей.
1. Кровли из рулонных материалов легки, экономичны и в том случае, когда их выполняют с соблюдением всех технологических требований, достаточно надежны. К их недостаткам можно отнести малую огнестойкость, небольшую механическую прочность и неэстетичность, поэтому чаще всего их используют при возведении хозяйственных построек.
Кровли из рулонных материалов представляют собой гибкий изоляционный ковер, который настилают насухо или наклеивают на основание при помощи горячих и холодных мастик.
Рулонные кровли выполняют одно-, двух– или трехслойными (чаще двухслойными). В толевых кровлях оба слоя делаются из толя, в рубероидных – нижний слой делают из пергамина или подкладочного рубероида.
Как правило, такой вид кровли применяют на пологих скатах, уклон которых не превышает 12°.
2. Безрулонная кровля - характеризуется нанесением на панели покрытия мастичных составов. Мастичные безрулонные кровли — это один из новых видов гидроизоляционных покрытий. Они бывают плоские с уклоном менее 2,5% и скатные с уклоном от 2,5 до 25%.
Для устройства мастичного водоизоляционного ковра применяются следующие виды мастик и эмульсий: горячие битумные-кровельные мастики, горячие битумно-резиновые мастики, холодные мастики на основе битумно-латексной эмульсии марок и армирующие прокладки из стекломатериала. Основанием под мастичную кровлю могут быть плиты или стяжки из цементно-песчаного раствора марки 50—100. Основание под кровлю в местах примыканий выполняют в виде переходных бортиков с уклоном до 100% из того же раствора. Плитные основания и стяжки покрывают грунтовкой. Если используется битумно-латексная эмульсия, грунтовку выполняют из этой же мастики, но без коагулятора. Количество слоев водоизоляционного ковра и армирующих прокладок зависит от уклона кровли. Так, кровля с уклоном от 0 до 2,5% из битумной или битумно-резиновой мастики состоит из трехслойного мастичного водоизоляционного ковра с тремя армирующими прокладками из стекловойлока и защитного слоя из гравия (размеры зерен 3—10 мм), втопленного в мастику. Карнизные свесы, коньки, ендовы и стыки усиливаются дополнительными мастичными слоями, армированными стекло-материалом.
