3. Сверление

Сверление - метод механической обработки для получения сквозных и несквозных (глухих) отверстий или обработка предварительно полученных отверстий для предания им требуемого размера, точности и шероховатости поверхности.

Сверление характеризуется сочетанием двух движений, которые сообщают инструменту: первое - вращательное движение вокруг оси инструмента (главное движение) и второе - поступательное движение вдоль оси (движение подачи) (рис. 86).

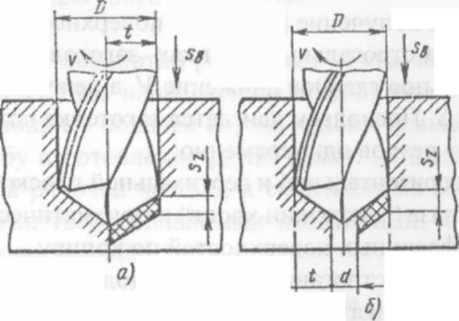

Рис. 86. Схемы сверления (а) и рассверливания (б)

Режущим инструментом для обработки отверстий является сверла, зенкеры, развертки и метчики (рис. 87).

Fuc. Ь/. Инструменты для обработки отверстии на сверлильных станках а - сверло; б-в - зенкеры; г-е - развертки; ж - метчик

Наиболее распространённым инструментом для сверления и рассверливание отверстий является спиральное сверло, которое имеет 2 главных режущих лезвия и состоит из 4 частей:

1. часть - рабочая (6), которая объединяет режущую (7) и на­правляющую (5) (калибрующую) части;

2. часть - шейка, соединяющая рабочую (б) и часть сверла с хво­стовиком (4);

3. часть - хвостовик, служащий для установки сверла в шпинде­ле станка;

4. часть - лапка (3), которая является упором для выбивания сверла из станка.

Рассверливание - операция увеличения диаметра ранее просвер­ленного отверстия сверлом большого диаметра. Обычно применяется для получения отверстий диаметром более 30 мм.

Зенкер - инструмент для придания предварительно полученным отверстиям более правильной формы. Зенкеры в отличие от сверл снабжены 3-4 главными режущими лезвиями.

По виду обрабатываемых отверстий зенкеры делятся на:

• цилиндрические, для обработки цилиндрических поверхно­стей, операцию называют зенкерование;

• конические, для получения углублений под головки винтов, болтов, заклёпок и других деталей, операцию называют зенкование;

• торцевые, для достижения перпендикулярности торцевой по­верхности отверстия к его оси, операцию называют цекование;

Возможно изготовление комбинированных зенкеров для обра­ботки двух поверхностей цилиндрической и конической - совмеще­ние двух операций: зенкерование и зенкование.

Развертка - инструмент для окончательной обработки отвер­стий. Развертка имеет 6-12 главных режущих лезвий, обеспечиваю­щих необходимую точность и шероховатость поверхности, использу­ют обычно после зенкерования. По форме обрабатываемого отверстия развертки различают:

• цилиндрические, для обработки цилиндрических отверстий;

• конические, для обработки конических отверстий; Возможно изготовление сборных разверток с механическим

креплением режущих пластин.

Метчик - инструмент для нарезания внутренних резьб.

4. Протягивание

Протягивание характеризуется главным движением - поступа­тельным движением инструмента относительно неподвижной заго­товки.

Принцип протягивания заключается в том, что размер каждого последующего зуба инструмента больше предыдущего. Поскольку каждый зуб срезает с обрабатываемой поверхности заготовки не­большое количество металла, то есть стружку небольшой толщины, поэтому получаемая поверхность имеет малую шероховатость. Не­смотря на сравнительно низкую скорость резания, протягивание явля­ется высокопроизводительным методом за счет большой суммарной длины инструмента.

Инструмент для протягивания называется протяжка. Протяжка состоит из следующих частей (рис. 88):

• замковая часть (хвостовик), служит для закрепления протяжки в патроне тянущего устройства l₁;

• шейка, для соединения замковой и передней направляющей частей l₂,

• передняя направляющая часть, для центрирования заготовки перед процессом резания l₃;

• режущая часть, для срезания припуска, состоит из режущих зубьев, высота которых последовательно увеличивается на толщину срезаемого слоя l₄;

• калибрующая часть, для предания обработанной поверхности окончательных размеров, точности и шероховатости l₅,

• задняя направляющая часть, для поддержания протяжки от провисания l₆.
