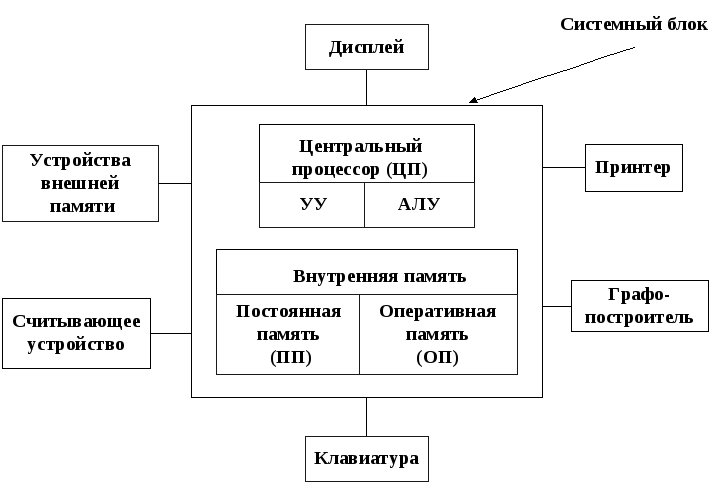

Основная конфигурация пк Принципиальная схема

Главной отличительной чертой ПК от ЭВМ общего назначения является возможность для пользователей работать с ним непосредственно, без помощи операторов, т.е. персонально.

В ПК можно выделить центральную часть (системный блок) и периферию.

Системный блок

В системном блоке располагаются основные аппаратные компоненты ПК:

1. Центральный процессор

ЦП в ПК выполнен в виде БИС и называется микропроцессором. В ЦП совершаются все арифметические и логические операции. Кроме того, ЦП включает в себя специальный электронный блок – устройство управления (УУ), которое включает в работу другие устройства ПК, а также его блоки, электронные элементы и цепи в зависимости от содержания текущей команды.

2. Внутренняя память (ВП) – состоит из устройств постоянной и оперативной памяти (ПП и ОП).

3. счетчик времени, который функционирует независимо от того, включена машина или нет.

4. Электронные схемы, которые управляют элементами компьютера и обменом данными между памятью и другими устройствами запоминания и отображения информации (диском, монитором, принтером)

5. накопители на гибких и жестких магнитных дисках.

В современных ПК системный блок часто содержит дополнительные встроенные элементы: дисковод для компакт-диска, модем, звуковые карты, видеоплаты и др.

Внутренняя память

Устройство ПП предназначено для хранения тех тестирующих и загрузочных программ, которые начинают работать сразу же после включения компьютера. Отключение компьютера от сети не ведет к утере этой информации. Она хранится там постоянно.

Устройство ОП служит для хранения оперативной, часто меняющейся информации. При отключении ПК от сети информация из ОП исчезает. Элементарной адресуемой единицей памяти является ячейка памяти, или регистр.

Можно представить себе память ПК как совокупность большого количества ячеек. В каждой из ячеек хранится или может хранится определенная информация. Чем больше таких ячеек, тем больше объем памяти компьютера. Все ячейки имеют строго определенную длину, которая измеряется количеством разрядов или битов.

Длина ячейки определяется на этапе создания ПК и в зависимости от типа ПК может быть 8-. 16-, 32- или 64-разрядной. Поэтому количество разрядов в закодированной информации и длина ячеек должны совпадать. В противном случае информация в память не запишется.

Так как ячеек очень много, то для того, чтобы взять информацию из определенной ячейки или поместить ее туда, нужно указать адрес этой ячейки. Размещение информации в ячейке по указанному адресу и хранение ее там определенной время называется записью информации в память. При этом предыдущая информация, находящаяся в данной ячейке стирается.

Выдача информации из ячейки с соответствующим адресом и передача ее в какое-либо устройство ПК называется считыванием информации из памяти. При этом информация остается в ячейке до тех пор, пока не будет стерта или на ее место не будет записана новая информация.

Возможна пересылка информации из одной ячейке в другую. при этом происходит чтение информации из одной ячейки и запись ее в другую ячейку. В результате в обеих ячейках будет храниться одинаковая информация.
