Все чертежи контрольной (графической) работы должны быть выполнены на листах чертежной бумаги формата А3 (ГОСТ 2.301-68) линиями различной толщины и начертания (ГОСТ 2.303-68), иметь рамку и основную надпись (ГОСТ 2.104-68). В зависимости от сложности и величины изображения должен быть выбран масштаб (ГОСТ 2.302-68). Текстовая часть чертежа, цифры должны быть выполнены в соответствии с ГОСТ 2.304-81.

Контрольная (графическая) работа должна иметь титульный лист. Каждое задание контрольной (графической) работы должно быть выполнено на отдельном листе.

1 «Прямоугольное проецирование»

Задание 1

По заданным координатам вершин четырехугольника построить его комплексный чертеж.

Задание 2

Построить недостающие проекции точек. Заданные проекции точек выделить цветом. Обозначить все проекции точек.

Вариант 1	Вариант 2
Вариант 3	Вариант 4
Вариант 5	Вариант 6
Вариант 7	Вариант 8
Вариант 9	Вариант 10
Вариант 11	Вариант 12
Вариант 13	Вариант 14
Вариант 15

Задание 3

Даны две проекции детали (в масштабе 1:1). Построить недостающую третью проекцию детали.

Вариант 1	Вариант 2
Вариант 3	Вариант 4
Вариант 5	Вариант 6
Вариант 7	Вариант 8
Вариант 9	Вариант 10
Вариант 11	Вариант 12
Вариант 13	Вариант 14
Вариант 15

2 «Аксонометрические проекции»

Задание 1

По заданным координатам вершин построить изометрические (для четных вариантов) и диметрические (для нечетных вариантов) проекции четерехугольника параллельно горизонтальной, фронтальной и профильной плоскостям проекций.

Задание 2

Даны три проекции детали (в масштабе 1:1). Построить фронтальную диметрическую проекцию. Нанести размеры (размеры определить по заданным изображениям)

Вариант 1	Вариант 2
Вариант 3	Вариант 4
Вариант 5	Вариант 6
Вариант 7	Вариант 8
Вариант 9	Вариант 10
Вариант 11	Вариант 12
Вариант 13	Вариант 14
Вариант 15

Задание 3

Даны три проекции детали (в масштабе 1:1). Построить изометрическую проекцию. Нанести размеры (размеры определить по заданным изображениям).

Вариант 1	Вариант 2
Вариант 3	Вариант 4
Вариант 5	Вариант 6
Вариант 7	Вариант 8
Вариант 9	Вариант 10
Вариант 11	Вариант 12
Вариант 13	Вариант 14
Вариант 15

3 «Чертеж детали. Разрезы и сечения»

Задание 1

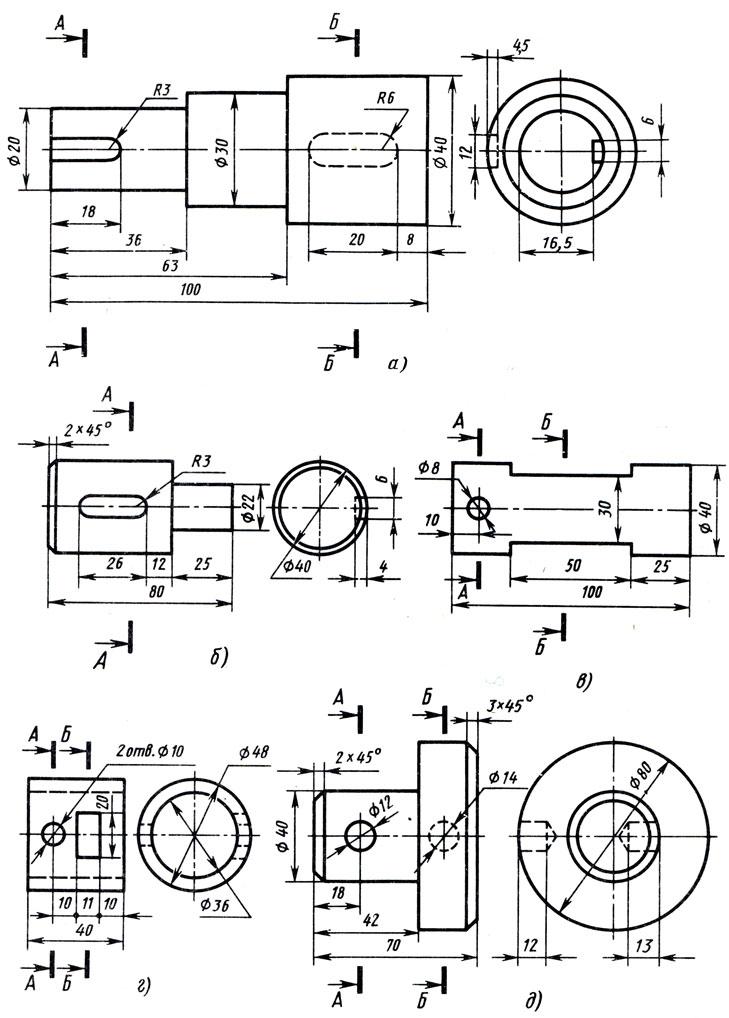

Построить сечения плоскостями, отмеченными буквами. Нанести на сечениях необходимые размеры.

Вариант 1	Вариант 2
Вариант 3	Вариант 4
Вариант 5	Вариант 6
Вариант 7	Вариант 8
Вариант 9	Вариант 10
Вариант 11	Вариант 12
Вариант 13	Вариант 14
Вариант 15

Задание 2

Выполнить разрезы (если целесообразно, то выполнить соединение вида и разреза). Нанести размеры.

Вариант 1	Вариант 2
Вариант 3	Вариант 4
Вариант 5	Вариант 6
Вариант 7	Вариант 8
Вариант 9	Вариант 10
Вариант 11	Вариант 12
Вариант 13	Вариант 14
Вариант 15

Задание 3

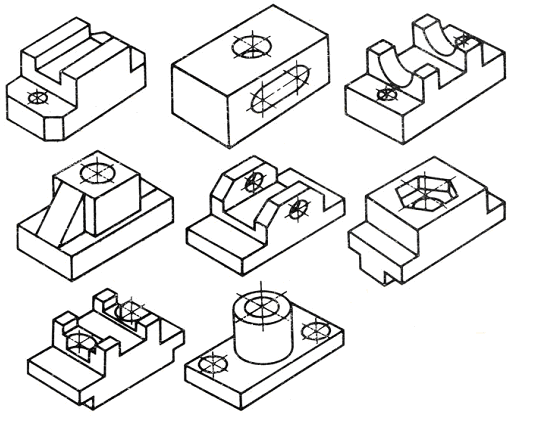

По наглядному изображению выполнить чертеж с минимальным и достаточным количеством изображений. Нанести размеры.

Вариант 1	Вариант 2
Вариант 3	Вариант 4
Вариант 5	Вариант 6
Вариант 7	Вариант 8
Вариант 9	Вариант 10
Вариант 11	Вариант 12
Вариант 13	Вариант 14
Вариант 15

4 «Резьбовые соединения. Стандартные резьбовые изделия»

Задание 1

Выполнить чертеж болта и болтового соединения. Привести необходимые расчеты.

Задание 2

Выполнить чертеж шпильки и соединения шпилькой. Привести необходимые расчеты.
