Триггеры.
Определение триггера.
Триггер
- простейшая ячейка для хранения
информации; устройство, имеющее 2
устойчивых состояния (уровень 0 и уровень
1). Различают триггеры переключательного
типа и триггеры установочного типа.
Простейшей ячейкой для любого типа
триггера является асинхронный RS-триггер.
Такой триггер имеет два выхода - прямой
и инверсный
Какие типы входов существуют у D-триггера?
Информационный – D, вход синхронизации – C и установочные асинхронные входы S и R
Для чего служат информационные входы триггера?
По информационным входам в триггер поступает информация.
Для чего служат установочные входы триггера?
По установочным входам триггер устанавливается в предписанное входом состояние независимо от состояния входа синхронизации и информации. На время действия установочного сигнала вход синхронизации блокируется.
Для чего служит вход синхронизации триггера?
Вход синхронизации определяет время записи информации в триггер
По входам какого типа информация поступает в триггер?
По информационным входам
Входы какого типа служат для установки начального состояния триггера?
Установочные входы
Состояние входа какого типа определяет время записи информации в триггер?
Вход синхронизации
Как называется триггерная ячейка, в которой сохраняется информация?
Простейшей ячейкой для любого типа триггера является асинхронный RS-триггер.
Почему установочные уровни для триггера «0»?
Простейшей ячейкой для любого типа триггера является асинхронный RS-триггер. Основан на элементах 2И-НЕ. таблица истинности
Вход 1 |
Вход 2 |
Выход для «И» |
Выход для «И-НЕ» |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
при подаче «0» на один из входов такого элемента, на выходе будет уровень «1» независимо от состояния второго входа.
Почему JK-триггер называется универсальным?
Активный уровень на информационных входах – 1. Вход J (Jump) –вход установки 1, вход K (Kill) – вход установки 0. Если оба входа неактивны триггер в режиме хранения, оба входа активны – состояние обратное предыдущему (режим T- триггера). Значит, если объединить J и K входы и подавать на них «1», такой триггер будет работать в режиме Т-триггера, триггера переключательного типа. Поэтому JK-триггер называется универсальным (он имеет режимы работы триггера установочного типа и режим работы триггера переключательного типа).
Чем триггер установочного типа отличается от триггера переключательного типа?
Триггеры переключательного типа имеют ограниченную область применения. Их схема не позволяет сделать предустановку устройства. Переключательный триггер изменяет свое состояние на противоположное в момент поступления на вход импульса.
Охарактеризуйте T-триггер.
T-триггер является триггером переключательного типа. Этот триггер имеет тактовый вход T и единственный выход Q. Т-триггер изменяет свое состояние на противоположное в момент поступления на вход импульса с уровнем «1». Внутренняя структура Т–триггера строится на основе D-триггера с динамическим входом синхронизации
Охарактеризуйте D-триггер.
Схема, позволяющая фиксировать информацию в момент прихода фронта синхроимпульса, называется схемой 3-х триггеров. Она построена на элементах с обратной связью. Внешними являются установочные R и S входы.
Охарактеризуйте JK-триггер.
Активный уровень на информационных входах – 1. Вход J (Jump) –вход установки 1, вход K (Kill) – вход установки 0. Если оба входа неактивны триггер в режиме хранения, оба входа активны – состояние об-ратное предыдущему (режим T- триггера). Значит, если объединить J и K входы и подавать на них «1», такой триггер будет работать в режиме Т-триггера, триггера переключательного типа. Поэтому JK-триггер называется универсальным (он имеет режимы работы триггера установочного типа и режим работы триггера переключательного типа).

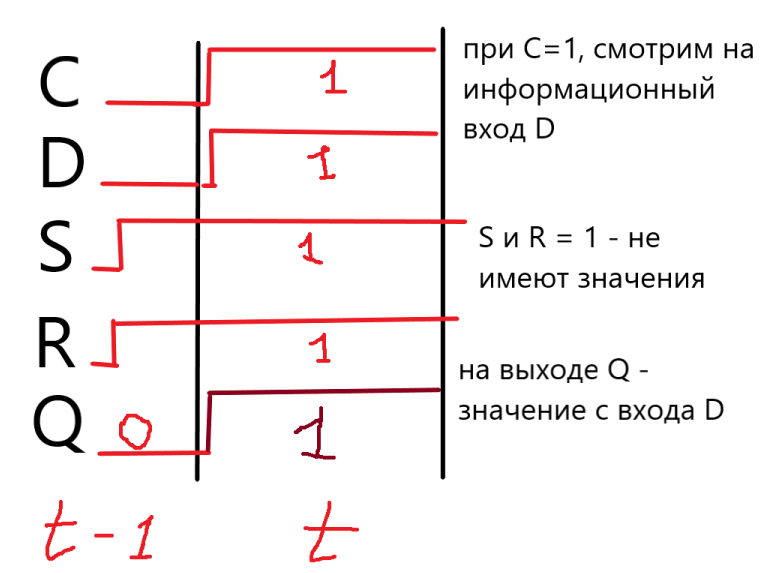

В момент времени t-1 D-триггер установлен в «0». В момент времени t на входы триггера подаются сигналы: D=1, C=1, S=1, R=1. Определите состояние триггера в момент времени t.
Триггер установится в состояние 1
В момент времени t-1 D-триггер установлен в «0». В момент времени t на входы триггера подаются сигналы: D=1, C=0, S=0, R=1. Определите состояние триггера в момент времени t.
На вход S подается 0 – сигнал управления, следовательно триггер установится в состояние 1

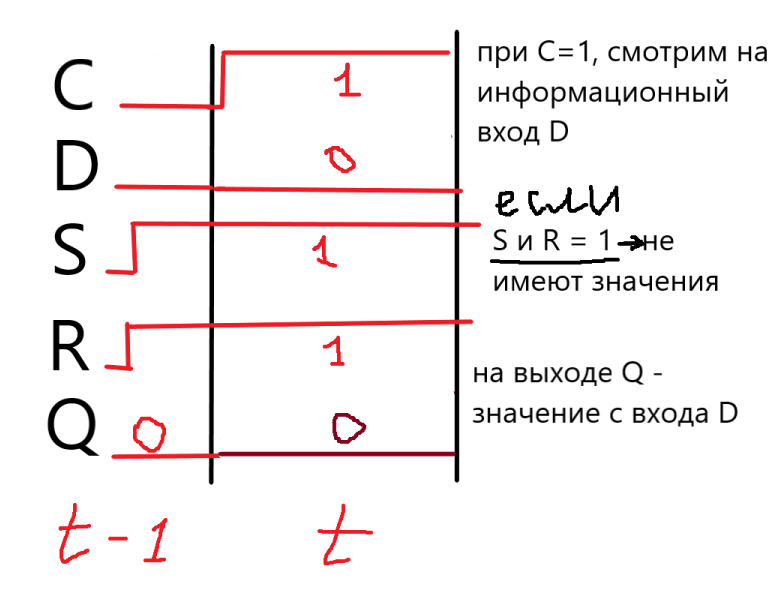

В момент времени t-1 D-триггер установлен в «0». В момент времени t на входы триггера подаются сигналы: D=0, C=1, S=1, R=1. Определите состояние триггера в момент времени t.
При С=0 и отсутствии установочных сигналов – Q сохраняет предыдущее значение
В момент времени t-1 D-триггер установлен в «0». В момент времени t на входы триггера подаются сигналы: D=1, C=0, S=1, R=0. Определите состояние триггера в момент времени t.
На вход R подается сигнал управления (управляющий уровень «0»), следовательно триггер установится в состояние 0
В момент времени t-1 D-триггер установлен в «0». В момент времени t на входы триггера подаются сигналы: D=0, C=0, S=0, R=1. Определите состояние триггера в момент времени t.
На вход S подается 0 – сигнал управления, следовательно триггер установится в состояние 1
Возможна ли подача управления на оба установочных входа триггера. Ответ поясните.
Подача сигналов управления на оба входа одновременно приводит к неопределенности, на прямом и инверсном выходах устанавливается уровень «1». Обратная связь разрушается. Выход из такого состояния в режим хранения не определяется. Поэтому подача управления на оба входа называется запрещенной комбинацией.
Для чего служит установочный вход R?
подача сигнала управления на R-вход приводит к установке триггера в «0»
Для чего служит установочный вход S?
подача сигнала управления на S-вход приводит к установке «1»
Какая особенность схемы триггера позволяет ему хранить информацию?

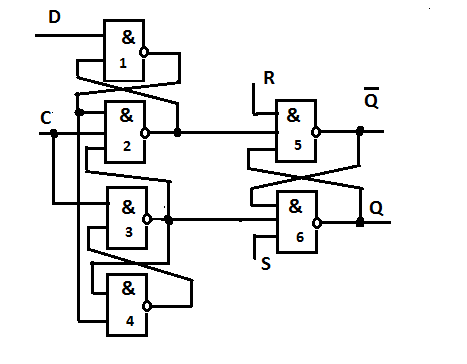

Наличие обратной связи. Схема, позволяющая фиксировать информацию в момент прихода фронта синхроимпульса, называется схемой 3-х триггеров. Она построена на элементах 1 – 4. Основная ячейка, в которой хранится информация, построена на элементах 5 – 6.
В течение какого промежутка времени хранится информация в синхронном триггере?
С момента прихода синхроимпульса до следующего синхроимульса
Возможно ли одновременное изменение уровней сигналов на информационном входе и входе синхронизации триггера?
Нет. Это приведет к неправильной записи информации
Как должны соотноситься частоты следования информационного сигнала и сигнала синхронизации, поступающие на триггер?
??? Частота следования инф сигнала должна быть кратна частоте подачи синхроимпульсов
Какие типы входов триггера установочного типа имеют высший приоритет?
Установочные. По установочным входам триггер устанавливается в предписанное входом состояние независимо от состояния входа синхронизации и информации.
