lab5
.docxМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ
УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ ИМ. ПРОФ. М.А. БОНЧ-БРУЕВИЧА» (СПбГУТ)
Факультет Инфокоммуникационных сетей и систем Кафедра Защищенных систем связи
Дисциплина Защита информации в центрах обработки данных
ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №5
«ACCESSING ISCSI STORAGE»
Студенты:
Преподаватель:
Пестов И.Е.
(Ф.И.О.) (подпись)
Санкт-Петербург 2023 г.
Оглавление
Цель лабораторной работы 3
Задачи лабораторной работы 3
Задание на лабораторную работу 3
Порядок выполнения работы 3
Вывод 12
Цель лабораторной работы
Настроить доступ к хранилищу данных iSCSI.
Задачи лабораторной работы
Для достижения цели лабораторной работы были поставлены следующие задачи:
Подключить новый VMKernal для работы iSCSI;
Подключить сетевой интерфейс к адаптеру iSCSI;
Добавить новое хранилище.
Задание на лабораторную работу
В ходе лабораторной работы необходимо подключить новый VMKernal, проверить подключение, подключить сетевой интерфейс к адаптеру iSCSI, настроить IP-адреса сервера, добавить новое хранилище, проверить все настройки.
Порядок выполнения работы
Шаги выполнения лабораторной работы:
Подключить новый VMKernal для работы iSCSI. Нажать «Add Networking», на стандартном коммутаторе ESXi «192.168.1.11». Используя следующие настройки, показанные на рисунках 1–5.

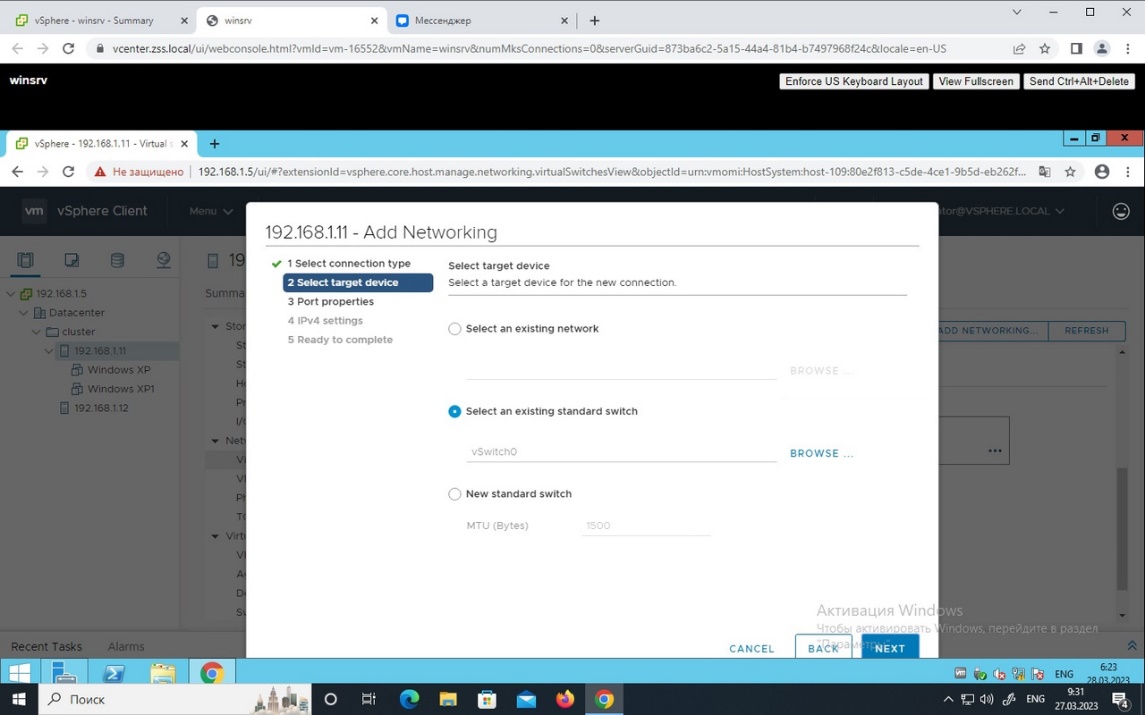

Рисунок 1 – Создание новой сети
Рисунок 2 – Создание VMKernel
Рисунок 3 – Выбор коммутатора
Рисунок 4 – Настройки VMKernel
Рисунок 5 – Адресация для VMKernel
Проверка нового VMKernel adapter, показана на рисунке 7.
Рисунок 6 – Проверка созданного VMKernel
Перейти во вкладку Configure → Storage → Storage adapters.
Добавление нового программного адаптера iSCSI показано на рисунке 7.
Рисунок 7 – Добавление адаптера iSCSI
После выделить добавленный адаптер. Перейти во вкладку «Network Port Binding» и подключить созданный в п.1 VMKernal adapter. На рисунке 8 показано подключение сетевого интерфейса к адаптеру iSCSI.
Рисунок 8 – Подключение сетевого интерфейса к адаптеру iSCS
Во вкладке «Dynamic Discovery» добавить IP-адрес iSCSI сервера для динамического поиска подключений. Нажать «Rescan Storage». Настройка IP- адреса сервера показана на рисунке 9.
Рисунок 9 – Настройка IP-адреса сервера
После окончания процедуры сканирования хранилищ, проверить во вкладке «Devices» наличие нового устройства, как показано на рисунке 10.
Рисунок 10 – Наличие нового устройства
По аналогии повторить пункты 1–6 для ESXi «192.168.1.12». IP-адрес для VMKernel – «192.168.1.14».
Так как новый Datastore не отформатирован, то необходимо вручную его создать, затем подключить. Для этого необходимо перейти во вкладку Datastore и вызвать контекстное меню Storage → New Datastore, добавление нового хранилища показано на рисунке 11.
Рисунок 11 – Добавление нового хранилища
Параметры нового Datastore выбрать согласно рисункам 12–13.
Рисунок 12 – Добавление нового хранилища
Рисунок 13 – Добавление нового хранилища
После завершения настроек и загрузки увидеть новый Datastore. Проверка того, что новый Datastore подключен к обоим хостам, как показано на рисунке 14.
Вывод
Рисунок 14 – Проверка настроек нового хранилищ
В данной лабораторной работе были выполнены ряд важных задач, которые помогут улучшить функциональность системы. В первую очередь, был подключен новый VMKernel, который позволяет улучшить работу виртуальных машин. Это может быть особенно полезно при работе с большими объемами данных и более высокой нагрузке.
Далее, был подключен сетевой интерфейс к адаптеру iSCSI, что позволит увеличить скорость передачи данных между сервером и сетью. iSCSI является одним из самых эффективных протоколов хранения данных в современных сетях, что делает его популярным выбором для организаций, использующих большие объемы данных.
Кроме того, были настроены IP-адреса сервера, что поможет оптимизировать сетевое взаимодействие и облегчит процесс настройки сетевых настроек для последующих операций. Настройка IP-адресов является важным шагом в создании сетевой инфраструктуры и позволяет эффективно управлять сетевыми ресурсами.
Наконец, было добавлено новое хранилище, что позволит увеличить объем доступного пространства для хранения данных. Это может быть особенно важно для организаций, которые работают с большими объемами данных и нуждаются в более эффективной системе хранения.
В целом, выполнение всех этих задач помогло улучшить функциональность системы и повысить ее производительность. Это позволит более эффективно управлять ресурсами и обеспечивать более высокую доступность данных для пользователей.
