3.4.1.2 Устройство площадки для волейбола и баскетбола
Стандартные размеры площадки для волейбола – 18 х 9м [15].
Стандартные размеры площадки для баскетбола – 28 х 15м [15].
При проектировании открытых спортивных площадок для данных видов спорта возможно устройство одной многофункциональной площадки размерами 34 х 19м. Руководствуясь этим требованием, проектируем одну многофункциональную трансформируемую спортивную площадку для занятий баскетболом-волейболом в ХТИ – филиале СФУ.

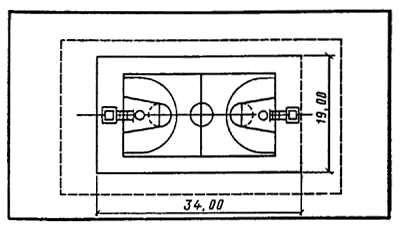

Рис. 3.10 План арены для соревнований по баскетболу-волейболу на настиле из синтетических материалов (размеры в метрах).
Для устройства площадок для игры в волейбол-баскетбол применяются различные виды покрытий: наливные, рулонные, полиуретановые и эпоксидные. Описание и характеристики данных покрытий приведены в п. 3.4.1.1.
Вывод: проанализировав различные виды покрытий для открытых спортивных площадок, их недостатки и преимущества, мы выбрали полиуретановое покрытие (точечно-эластичное покрытие «Novoflex») для устройства площадки для игры в волейбол-баскетбол.
Рис. 3.11 Генеральный план открытых спортивных площадок
3.4.1.3 Уход за синтетическими покрытиями открытых спортивных площадок
Эксплуатация любого неухоженного синтетического покрытия ведет к повышенному износу, к преждевременному выходу из строя или изменению окраски. Этого можно избежать, применяя современные системы и методы очистки и ухода за синтетическим покрытием, производства фирмы CC-Dr Schutz (Германия).
Уход за синтетическими покрытиями открытых спортивных площадок включает в себя следующие этапы:
-Устройство грязеулавливающих систем - уменьшение попадания грязи на покрытия;
- Первичная чистка (чистка после настила покрытия, чистка покрытия перед началом эксплуатации) производится с помощью средства R (СС - Основной очиститель R), либо с помощью средства R 1000 (СС-Средство для чистки покрытия R1000), но в большей концентрации.
-Нанесение защитного состава на синтетическое покрытие необходимо после проведения глубокой чистки для нанесения на покрытие матовой или глянцевой защитной пленки, которая, уменьшает скользкость покрытия, устойчива к появлению пятен от обуви, защищает покрытие от внешних воздействий, обладает антибактерицидными свойствами. Профилактика (т.е. нанесение защитного состава на синтетическое покрытие) проводится при помощи средства Секура (для придания полам матового оттенка).
- Текущая (профилактическая) чистка производится с помощью препарата R 1000 (СС-Средством для чистки покрытий R 1000). Текущая чистка изводится при помощи полотеров, шлифовальных машин, или швабры и тряпки. В зависимости от степени загрязнения, синтетическое покрытие должно подвергаться регулярному текущему уходу с помощью описанных выше средств.
-Глубокая чистка требуется в зависимости от степени загрязнения каждые 3-6месяцев. В результате этой чистки будут удалены трудно выводимые пятна и другие следы немеханических воздействий на синтетическое покрытие, которые и портят внешний вид покрытия и ухудшают нормальную эксплуатацию. Глубокую чистку лучше всего производить с помощью, полотера или швабры и СС-средства для глубокой очистки R. Затем удалигь грязь. Для защитной профилактики лучше натиркой Ультра. Синтетическое покрытие должно быть полностью сухим, прежде чем снова производить профилактическую чистку.
- Удаление пятен самого широкого спектра, не причиняя вреда поверхности производится с помощью препарата Элатекс (Средство для удаления пятен СС-Элатекс). Особо трудные пятна (жевательная резинка, смола и т.д.) выводятся с помощью препарата Флекенспрей, (СС- Fleckenspray).
