3.4 Благоустройство территории

3.4.1 Устройство открытых спортивных площадок

При проектировании открытых спортивных сооружений ВУЗ учитывались:

- сезонная специфика учебного процесса;

- местоположение вуза и его спортивного комплекса в городе (в жилой застройке или за городом);

- возможность кооперирования с городскими спортивными центрами и универсальное использование [3].

Отдельного спортивного комплекса и открытых площадок за городом или в жилой застройке у ХТИ – филиала СФУ нет. Имеются 2 спортивных зала в здании главного корпуса. В апреле-мае и сентябре-октябре (сезонная специфика) для беговых упражнений используются аллеи Черногорского парка, а для игровых видов спорта – спортивные площадки близлежащих общеобразовательных школ.

Наиболее удачным решением проблемы отсутствия открытых спортивных сооружений является использование прилегающих к главному корпусу земель (в собственности ХТИ – филиала СФУ) для строительства открытых спортивных площадок. Площадь данного земельного участка составляет 2550кв.м. (85х30м.).

Для ХТИ – филиала СФУ необходимо наличие открытых спортивных площадок: для волейбола – 3, для баскетбола – 2, для тенниса – 2 [3].

В нашем случае полностью выполнение данного требования из-за дефицита территории для строительства невозможно. Проектируем по одной площадке для волейбола-баскетбола и для тенниса.

Характер и внешний вид спортивных площадок, безусловно, влияет на облик окружающей территории. Но важно не только заранее определить средний размер, назначение и расположение спортивной площадки, но и учесть характер покрытия, уровень комфортности, травмобезопасности.

3.4.1.1 Устройство теннисных кортов

Стандартные размеры корта – 36 х 18м [12].

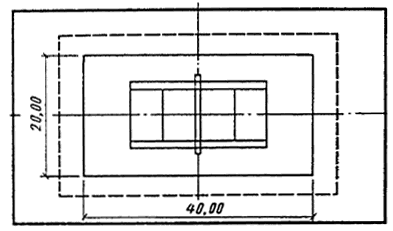

Рис.3.5 План арены для соревнований по теннису на настиле (размеры в метрах)

Для устройства теннисного корта рассмотрим различные виды широко применяемых в строительстве открытых спортивных площадок покрытий:

Наливные покрытия - представляют собой многослойный "пирог", состоящий из уложенных в определенной последовательности и приготовленных специальным образом высокотехнологичных материалов.

Достоинства наливных покрытий:

- почти полное отсутствие ухода;

- приятный внешний вид (возможна комбинированная окраска корта - внутри площадки один цвет, за линиями площадки - другой);

- возможность применения смягчающих слоев, обеспечивающих поглощение удара стопы и в то же время не оказывающих влияния на скорость игры;

- сохранение покрытием упругости в широком диапазоне температур от 0-50°С;

- покрытия " hard " разработаны на основе акрила и не содержат каких-либо вредных веществ и примесей, являясь экологически чистым продуктом;

- долговечность использования;

- стабильный отскок мяча, скорость которого определяется в момент нанесения покрытия;

- матовость покрытия, полностью исключающая световые блики;

- возможность заниматься сразу после дождя.

Недостаток наливных покрытий:

- невозможность использования при отрицательных температурах.

Наиболее распространенным из наливных покрытий является «Soft Hard» (цена – от 12000 у.е. за покрытие корта стандартных размеров) - синтетическое наливное покрытие с резиновым гранулятором или же регуполовый ковер. Обеспечивает амортизацию и высокий уровень комфортности.

«Cushion» (цена – от 18000 у.е. за устройство покрытия корта стандартных размеров) - синтетическое наливное покрытие с резиновым гранулятором, используется на открытых и закрытых площадках. Может применяться в комплексе с покрытиями «Hard». Имеется широкий выбор цветовой гаммы. Верхний слой легко восстанавливается. Покрытие обеспечивает достаточно высокий комфорт при игре с теннис.

У стройство «Soft Hard»:

«Soft Hard» наносится на асфальтовые, бетонные, деревянные основания, а также регуполовые подложки. Асфальт должен быть мелкодисперсным с минимальной пористостью. Бетонное основание, в отличие от асфальтового, дополнительно обрабатывается специальным раствором (что ведет к удорожанию конфигурации покрытия на бетон по сравнению с аналогичной на асфальт). В случае бетонного основания необходимо также наличие гидроизоляции.

В качестве дополнительных слоев в «Soft Hard» используется «Cushion». Это позволяет создать исключительное покрытие, обеспечивающее амортизацию и высокий уровень комфортности. Рулонные покрытия – многослойная система различных материалов, верхним слоем которой являются рулоны различных размеров.

Покрытия отличаются особой прочностью и износоустойчивостью, не содержат вредных для здоровья примесей, устойчиво к шипованой обуви. Выдерживают любые температурные перепады.

Таблица 3.17 Технические характеристики рулонных покрытий

Ширина	1.250 мм
Длина	От 10 м п.
Стандартная толщина	4, 6, 8, 10, 12 мм
Состав материала	Резина+EPDM гранулят+PUR связующее
Класс возгораемости	B2
Укладка	Укладывается свободно или приклеивается по всей поверхности

Достоинства рулонных покрытий:

- устойчивость к механическим и точечным нагрузкам;

- привлекательный дизайн;

- многочисленные цвета и их сочетания;

- матовость покрытия, полностью исключающая световые блики;

- превосходные противоскользящие характеристики;

- высокая износостойкость;

- комфорт и эффект амортизации;

- хорошее звукопоглощение;

- простота в укладке и в вопросе ухода;

Недостаток рулонных покрытий:

- высокая цена покрытий (от 32000 у.е. за устройство покрытия корта стандартных размеров);

- непрактичность рулонных площадок на воздухе;

- необходимость укладки рулонных покрытий на идеально ровную поверхность.

Виды рулонных покрытий:

«Premier Court» - современное синтетическое покрытие на резиновой подложке. Используется на открытых и закрытых площадках. Внешне напоминает «Soft Hard», но за счет резиновой подложки лучше амортизирует удар.

«Taraflex» - трехслойное покрытие, укрепленное фиберглассовой сеткой. Выпускается в 4-х модификациях, широко используется, в том числе для проведения профессиональных соревнований. Возможны два варианта установки. Стационарный - с приклеиванием к основанию и сваркой. Мобильный - с приклеиванием к основанию двусторонним скотчем.

«Regupol Kombi» – гетерогенное (двухслойное) резиново-каучуковое рулонное покрытие различных цветов, толщиной 6, 8, 10 мм. Нижний слой - амортизирующая подложка толщиной 3-5 мм. Верхний слой – высококачественный каучук толщиной 3-4 мм.

« Regupol Uni» – гомогенное (однородное) резино-каучуковое рулонное покрытие терракотового, зеленого, серого и синего цветов, толщиной 4-6 мм.

Рис. 3.6 Устройство резинового рулонного покрытия

«Теннисит» - это одно из недорогих (порядка 14000 у.е. за устройство покрытия корта стандартных размеров) покрытий. «Теннисит» дает игровую поверхность классического качества. Это так называемый грунтовый корт.

Достоинства покрытия из смеси «Теннисит»:

- медленный отскок мяча;

- мягкое упругое покрытие, комфортное для ног;

- возможность играть в разные метеоусловия – несильный дождь, жару (30°С – при искусственном увлажнении поверхности покрытия);

- сохранение качеств покрытия в дождливую погоду;

- небольшой срок строительства;

- длительный срок эксплуатации.

Недостаток покрытия из смеси «Теннисит»:

- необходимость постоянного увлажнения покрытия в жаркую погоду.

1 слой – покрытие «Теннисит» - 5-10мм

2 слой - упругодренирующий слой (гравий фр. 10-20)- 4 см

3 слой - основание (щебень фр.40-70) - 12 см

4 слой - подстилающий грунт

Рис. 3.7 Покрытие из смеси «Теннисит»

Полиуретановые и эпоксидные покрытия - спортивные наружные напольные покрытия, являются композициями материалов на основе полиуретановых смол и применяются для выполнения эластичных многослойных спортивных систем.

Достоинства полиуретановых и эпоксидных покрытий:

- высокая эластичность покрытий;

- подавление ударной энергии мяча;

- высокий коэффициент трения;

- эффектный внешний вид покрытий;

- бесшовность;

- устойчивость к легкоатлетическим шипам;

- высокая стойкость к переменным погодным условиям, низким температурам и ультрафиолетовым лучам;

- легкая уборка покрытий.

Рис. 3.8 Устройство наружного спортивного покрытия типа "TARTAN": 1 – основание, 2 – грунт Р-10, 3 – эластичный выравнивающий состав Р-44 + резиновая крошка, 4 – эластичный выравнивающий состав Р-44 + гранулы EPDM.

Рис. 3.9 Устройство спортивного точечно-эластичного покрытия «Novoflex»: 1 – основание, 2 – грунт, 3 – клей «Novoflex», 4 – мат из резиновой крошки, 5 – шпатлевочный состав, 6 – эластичный выравнивающий состав, 7 – эластичная матовая краска.

Вывод: рассмотрев различные виды покрытий для открытых спортивных площадок, их недостатки и преимущества, мы выбрали покрытие из смеси «Теннисит» для проектируемого теннисного корта главного корпуса ХТИ – филиала СФУ.
