Краевые условия процессов теплообмена (условия однозначности). Граничные условия.
Т.к. дифференциальное уравнение теплопроводности выведено на общих законах физики, то оно описывает явление теплопроводности в самом общем виде. Поэтому можно сказать, что полученное дифференциальное уравнение описывает целый класс явлений теплопроводности. Чтобы из бесчисленного множества выделить конкретно рассматриваемый процесс и дать его полное математическое описание, к дифференциальному уравнению необходимо присоединить математическое описание частных особенностей рассматриваемого процесса. Эти частые особенности называют условиями однозначности или краевыми условиями.
Условия однозначности включают в себя:
1) геометрические условия, характеризующие форму и размеры тела, в которых протекает процесс;
2) физические условия, характеризующие физические свойства тела и среды (также может быть задан закон распределения внутренних источников теплоты);
3) временные (начальные) условия, характеризующие распределение температур в изучаемом теле в начальный момент времени;
4) граничные условия, характеризующие взаимодействие рассматриваемого тела с окружающей средой.
Различают граничные условия первого, второго, третьего и четвёртого рода:
а) граничные условия первого рода– задаётся распределение температур на поверхности тела для каждого момента времени;
б) граничные условия второго рода – задаётся значение теплового потока для каждой точки поверхности тела и любого момента времени;
в) граничные условия третьего рода – задаётся температура окружающей среды и закон теплообмена между поверхностью тела и окружающей средой;
г) граничные условия четвёртого рода – характеризует условия теплообмена системы тел или тела с окружающей средой по закону теплопроводности. Предполагается, что между телами осуществляется идеальный контакт.
В дальнейшем нас будет интересовать только граничные условия первого и третьего рода.
Теплопроводность через плоскую однослойную и многослойную
стенку при стационарном режиме и граничных условиях первого рода.
а) плоская однослойная стенка.
Условия однозначности:

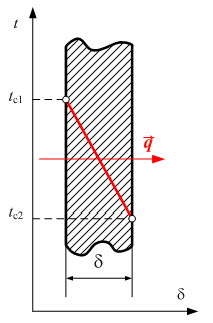

Рисунок 3 – Условия однозначности для плоской однослойной стенки
– геометрические условия: стенка плоская толщиной δ;
– физические условия: известен коэффициент теплопроводности материала стенки λ;
– временные (начальные) условия: стационарная теплопроводность, т.е. температура в каждой точке тела не изменяется;
– граничные условия первого рода: заданы температуры на внешней и внутренней поверхностях стенки.
Для представленного случая закон Фурье (с учётом условий однозначности) примет вид
или
Если преобразовать полученное уравнение, выразив из него температуру в каком-либо сечении X–X, то получим

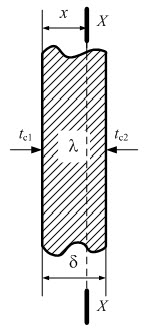

Рисунок 4 – Нахождение температуры внутри плоской однослойной стенки
При стационарном режиме на всём пути передачи теплоты плотность теплового потока остаётся постоянной. Температура на внешней поверхности tс1 и коэффициент теплопроводности материала стенки λ также не изменяются. Поэтому последнее уравнение можно представить в виде
Т.е. температура в плоской однослойной стенке при стационарном режиме изменяется по линейному закону. Изобразим график изменения температуры внутри плоской однослойной стенки
Рисунок 5 – График изменения температуры внутри плоской однослойной стенки
б) плоская многослойная стенка (на примере трёхслойной стенки).
Условия однозначности:
Рисунок 6 – Условия однозначности для плоской многослойной стенки
– геометрические условия: известна толщина каждого слоя δ1, δ2, δ3,…;
– физические условия: известен коэффициент теплопроводности каждого слоя λ1, λ2, λ3,…;
– временные (начальные) условия: стационарная теплопроводность, т.е. температура в каждой точке слоя не изменяется;
– граничные условия первого рода: заданы температуры на внешней и внутренней поверхностях многослойной стенки.
Запишем для каждого слоя своё уравнение теплопроводности:
–для первого слоя
– для второго слоя
– для третьего слоя
– для n-ного слоя
Таким образом, мы получили следующую систему уравнений
Выразим разности температур из каждого уравнения
Просуммируем правые и левые части всех уравнений
Преобразовав полученное выражение, в итоге можем записать
где R – термическое сопротивление многослойной стенки, м2 × К/Вт; Ri = δi/λi – термическое сопротивление i-того слоя, м2 × К/Вт; δi – толщина i-того слоя, м; λi – коэффициент теплопроводности i-того слоя, Вт/(м × К).
Изобразим график изменения температуры во многослойной стенке по толщине. Если коэффициенты теплопроводности для трёхслойной стенки соотносятся следующим образом λ1 < λ2 < λ3, то график будет выглядеть следующим образом
Рисунок 7 – График изменения температуры внутри плоской многослойной стенки
