Цель работы:

Знать устройства, расположенные на материнской плате персонального компьютера.

Ход работы:

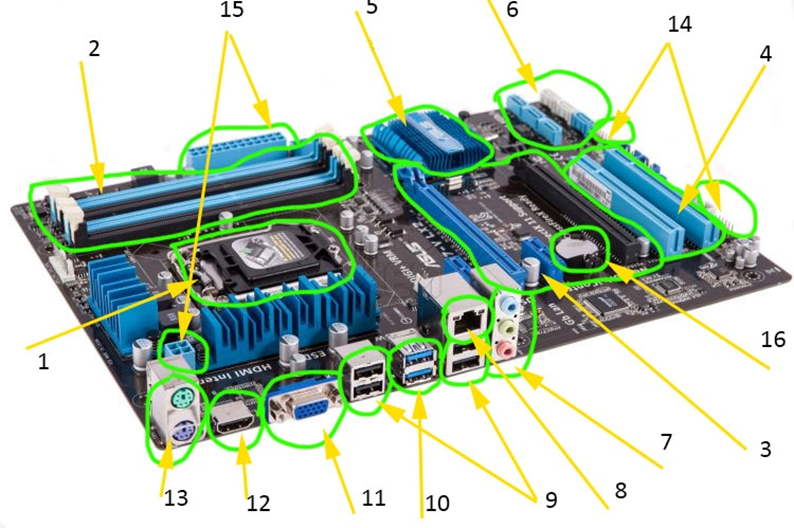

На рисунке 1 изображена материнская плата с обозначенными компонентами.

Рисунок 1 – Материнская плата

Список компонентов:

1. Сокет центрального процессора

2. Слоты для подключения оперативной памяти

3. Слоты PCI-Express

4. Слоты PCI

5. Южный мост

6. Разъёмы SATA

7. Аудио порты

8. Порт Ethernet

9. Порты USB 2.0

10. Порты USB 3.0

11. Порт VGA

12. Порт HDMI

13. Порты PS/2

14. Коннекторы для подключения корпуса ПК

15. Коннекторы питания материнской платы и компонентов

	Изготовитель	Модель
Процессор	Intel	i3-2100U
Чипсет	Asus	B75M-PLUS
Система BIOS	Asus	UEFI

Количество разъемов модулей оперативной памяти		Количество слотов для установки плат расширения
4 DIMM	0 SIMM	3 PCI-E	2 PCI	0 AGP

Выводы:

Были изучены устройства, расположенные на материнской плате.

Ответы на контрольные вопросы:

1. Типы электронных плат управления работой компьютера: XT, ATX, mATX, Mini-ATX, FlexATX, BTX, LPX, встроенные и платы для серверов.

2. Основные характеристики материнской платы:

   1. Компания-производитель

   2. Тип чипсета

   3. Наличие и количество слотов для встроенного оборудования

   4. Количество портов для подключения периферийных устройств

   5. Форм-фактор

3. Устройства, расположенные на материнской плате:

   1. Процессор – основная микросхема, выполняющая большиство математических операций

   2. Чипсет – набор микросхем, управляющих работой внутренних устройств компьютера

   3. Шины – набор проводников, по которым происходит обмен сигналами между внутренними устройствами компьютера

   4. Оперативная память – набор микросхем, предназначенных для временного хранения данных

   5. Разъемы для подключения дополнительных устройств

4. Характеристики шин: XT-Bus - шина архитектуры XT - первая в семействе IBM PC. Относительно проста, поддерживает обмен 8-разрядными данными внутри 20-разрядного адресного пространств, работает на частоте 4.77 МГц. Совместное использование линий IRQ в общем случае невозможно. ISA (архитектура промышленного стандарта) - основная шина на компьютерах типа PC AT. Является расширением XT-Bus, разрядность - 16/24, тактовая частота - 8 МГц, предельная пропускная способность - 5.55 Мб/с. Разделение IRQ невозможно. EISA (расширенная ISA) - функциональное и конструктивное расширение ISA. Платы EISA имеют более высокую ножевую часть разъема с дополнительными рядами контактов. Разрядность - 32/32, работает на частоте 8 МГц.

5. Контроллеры и адаптеры, их назначение: адаптер является средством сопряжения какого-либо устройства с какой-либо шиной или интерфейсом компьютера. Контроллер служит тем же целям сопряжения, но при этом подразумевается его некоторая активность – способность к самостоятельным действиям после получения команд от обслуживающей его программы.
