Лаб 1 Голиков Илья

БЕЛГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ НАЦИОНАЛЬНЫЙ

ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ»

(НИУ «БелГУ»)

ИНСТИТУТ ИНЖЕНЕРНЫХ И ЦИФРОВЫХ ТЕХНОЛОГИЙ

Кафедра Прикладной информатики

Отчет

по дисциплине «Архитектура ЭВМ и вычислительных систем»

специальности Прикладная информатика

профиль «Прикладная информатика в экономике»

Лабораторная работа № 1

по теме

«Подключение оборудования к системному блоку»

Вариант № 6

Выполнил:

студент (за)очной формы обучения

группы 12002105

Голиков Илья Александрович

ФИО

Проверила:

Доцент кафедры ПИиИТ, к-т техн. наук

Явурик Ольга Васильевна

БЕЛГОРОД 2022

Цель работы:

Овладеть знаниями об основных блоках и периферийных устройств персонального компьютера, о способах их соединения.

Ход работы:

Порты компьютера нужны для подсоединения к системному блоку разнообразных периферийных устройств.

На моём ПК порты расположены на боковых гранях устройства (рисунки 1-2).

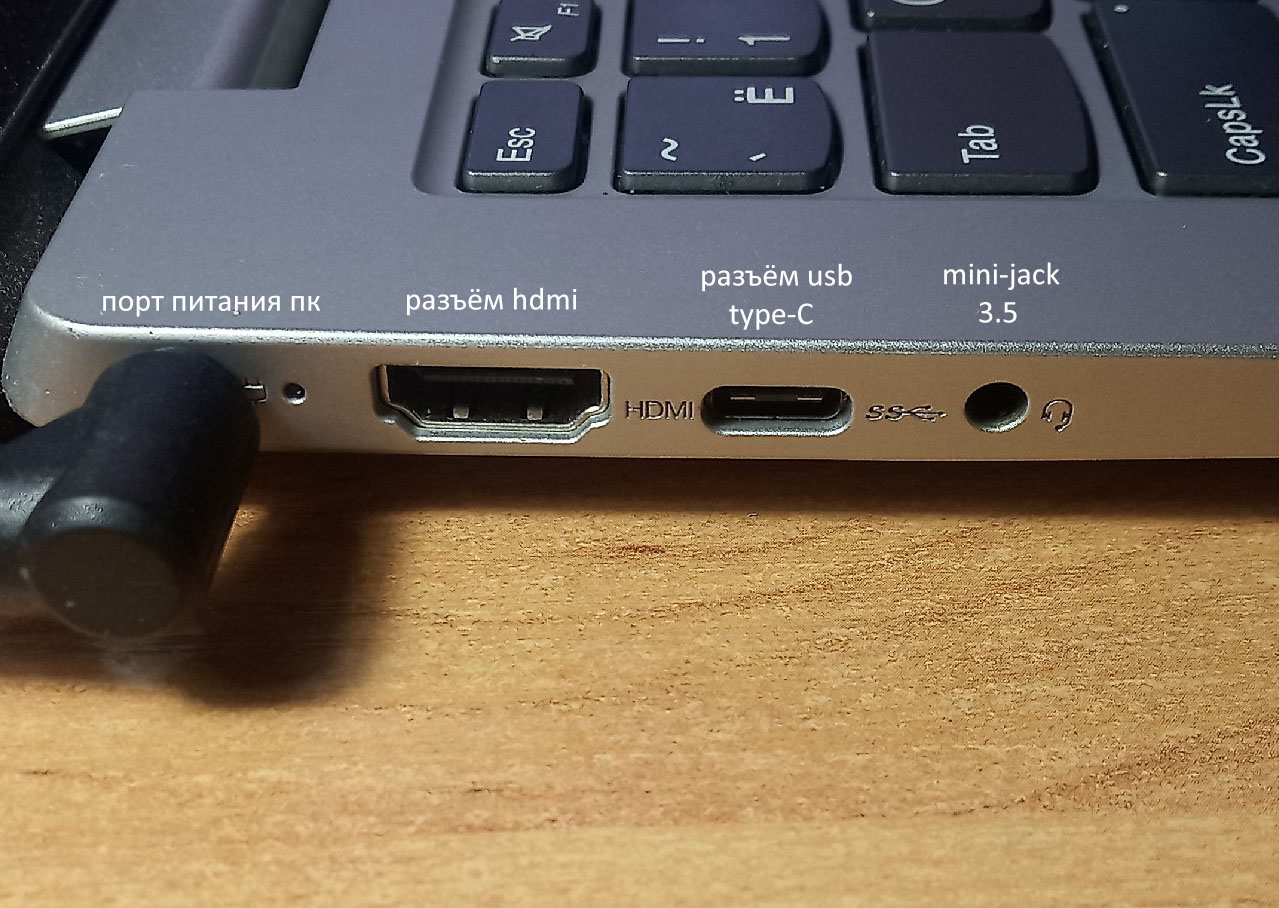

Рисунок 1 – Порты левой грани

Рисунок 2 – Порты правой грани

Порт питания предназначен для подключения к ПК внешнего блока питания

Порт HDMI предназначен для подключения внешних видео- и аудио-выходов.

Порт type-c предназначен для подключения разнообразной периферии.

Порт mini-jack предназначен для подключения аудио-устройств.

SD card reader предназначен для чтения данных с внешних SD-карт

Порты USB-A предназначены для подключения разнообразной периферии.

Разъём	Тип разъёма	Количество контактов	Примечания
Питание	4.5 * 1.7 мм	2	Используется для питания ПК
HDMI	HDMI-A 2.0	19	Подключение внешних аудио- и видеовыходов.
USB	Type-c	24	Подключение периферии
Mini-jack	Jack 3.5 mm	4	Подключение наушников
SD card reader	SDHC/XC card reader	10	Подключение SD-карты
USB	Type-a	4	Подключение периферии

Ответы на контрольные вопросы:

1. Базовая аппаратная конфигурация современного компьютера – системный блок, монитор, клавиатура, мышь.

2. Основные характеристики монитора – тип матрицы (IPS, TN, VA, OLED), размер матрицы, частота развёртки, время отклика, глубина цвета, поддерживаемое цветовое пространство.

3. Характеристики (тип разъема, количество контактов, скорость передачи данных) разъемов: видеоадаптера; последовательных портов; параллельного порта; шины USB; сетевой карты; питания системного блока; питания монитора:

   Разъем	Тип разъема	Характеристика	Количество контактов
   Питание системного блока	Male	220 В.	20
   Питание монитора	Female	220 В.	20
   Параллельный порт	LTP	Разрядность – 8 Скорость вывода (макс.) - 80 кб/с.	25
   Последовательный порт	Serial VGA	скорость передачи -115200 бит/с.	3
   Mouse	PS/2	6-и контактный разъем	6
   Keyboard	PS/2	6-и контактный разъем	6
   USB	USB	Пакетный обмен, скорость обмена – 12 мб/с.	9
   LAN	LAN	Скорость обмена зависит от параметров сетевой карты	8

4. Типы периферийных устройств - Устройства командного управления (специальные манипуляторы), Устройства ввода графических данных (планшетные сканеры, ручные сканеры, барабанные сканеры, сканеры форм, штрих-сканеры, графические планшеты, цифровые фотокамеры), Устройства вывода данных (матричные, светодиодные, лазерные и струйные принтеры), Устройства хранения данных (накопители на съемных магнитных дисках, магнитооптические устройства, флеш-диски), Устройства обмена данными (модемы).

5. Стандарт TSO 99 - свойства, характеризующие визуальную эргономичность аппарата — четкость изображения и его стабильность. Четкость изображения оценивается по восьми параметрам:

   1. линейность — элементы изображения, образующие его столбцы и строки, должны быть выстроены по прямым и не обрывающимся линиям; в противном случае изображение теряет четкость;

   2. ортогональность — геометрически правильное построение перпендикулярных линий;

   3. уровень яркости — обеспечение достаточной яркости экрана, при котором пользователю не приходится напрягать глаза для того, чтобы понять, что же на экране вырисовывается;

   4. равномерность освещенности — обеспечение одинакового уровня яркости экрана на всей активной зоне;

   5.  контрастность экрана — достаточная контрастность между отдельным экранным символом и его окружением. Символ, не отличающийся по яркости от фона, крайне трудно прочесть;

   6. варьируемость температуры цвета — насыщенность белого света часто измеряют при помощи так называемой «температуры цвета»;

   7. равномерность цвета — визуальная характеристика, учитывающая, насколько однородно выглядит дисплей при 100%-й заливке его белым цветом.
