Лаб 8 Голиков Илья

БЕЛГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ НАЦИОНАЛЬНЫЙ

ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ»

(НИУ «БелГУ»)

ИНСТИТУТ ИНЖЕНЕРНЫХ И ЦИФРОВЫХ ТЕХНОЛОГИЙ

Кафедра Прикладной информатики

Отчет

по дисциплине «Архитектура ЭВМ и вычислительных систем»

специальности Прикладная информатика

профиль «Прикладная информатика в экономике»

Лабораторная работа № 8

по теме

«Логические основы ЭВМ. Комбинационных схемы, минимизация логических функций.»

Вариант № 6

Выполнил:

студент (за)очной формы обучения

группы 12002105

Голиков Илья Александрович

Проверила:

Доцент кафедры ПИиИТ, к-т техн. наук

Явурик Ольга Васильевна

БЕЛГОРОД 2022

Цель работы:

Освоить теоретические сведения, научиться строить комбинационные схемы, применяя процесс минимизации логических функций

Исходные данные:

  Построить логическую функцию в дизъюнктивной нормальной форме.   Создать программу, моделирующую работу устройства.

Ход работы

Для выполнения вычислений была написана программа на языке программирования Python.

Код программы представлен на рисунке 1

Результат работы программы представлен на рисунке 2

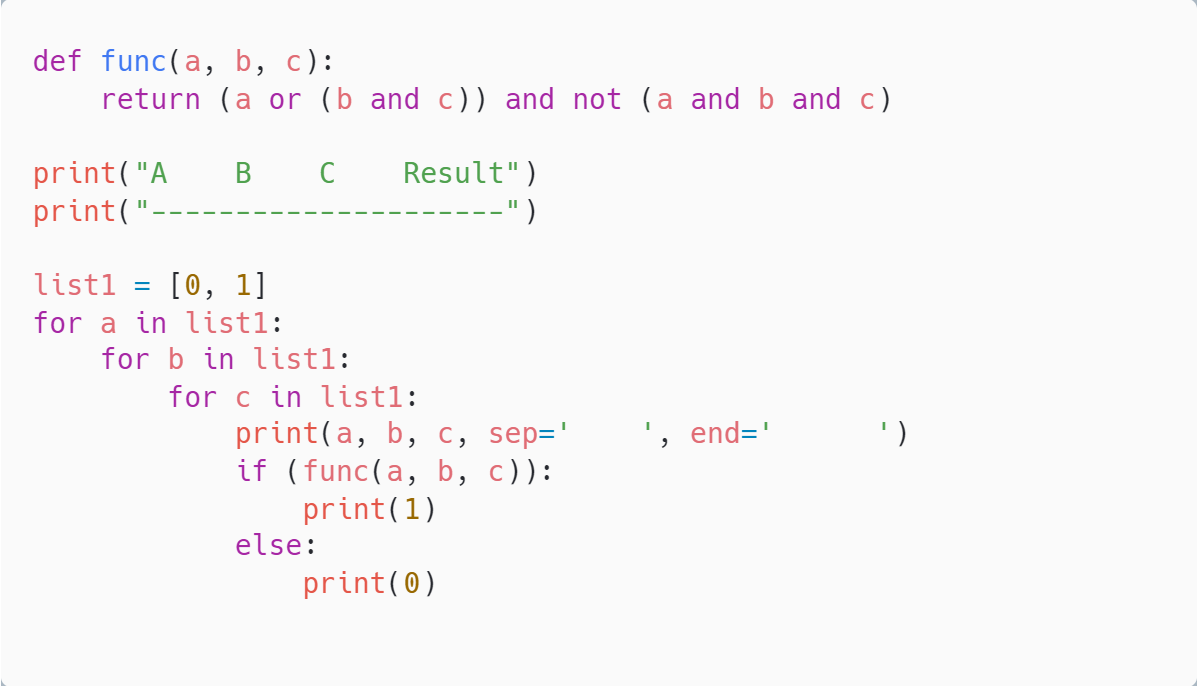

Рисунок 1 – Код программы

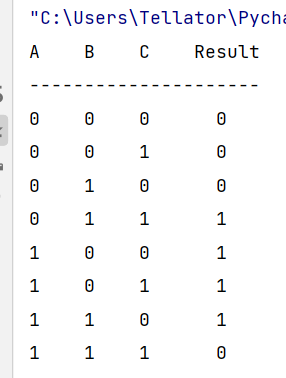

Рисунок 2 – Результат выполнения программы

Вывод:

Освоили теоретические сведения, научились строить комбинационные схемы, применяя процесс минимизации логических функций

Контрольные вопросы

1. Логическая функция — это такая функция, которая может принимать только одно из 2-х значений: 0 ( «ложь», «false») или 1 ( «истина», «true»).

2. Кратчайшая форма записи (при этом получаются кратчайшие формы КДНФ, ККНФ, КПНФ) или получение минимальной формы записи (получение минимального числа символов для записи всей функции сразу).

3. Логический полный базис – это набор простейших функций, с помощью которого можно выразить любые другие, сколь угодно сложные логические функции, называется функционально полным набором, или логическим базисом.

4. По логическим выражениям проектируются схемы ЭВМ.
