2В. Определение параметров с использованием функции ode23
Файл main2.m
clear all
clc
u0=[1 1 1 1 1];
OPTIONS = optimset('MaxIter',100000);
[u,F] = fminsearch('fmsfunction1',u0,OPTIONS);
Файл fmsfunction1.m
function J=fmsfunction1(Q)
global u;
u = Q;
OPTIONS = odeset('RelTol', 100000);
[t,x] = ode23s('ode1',[0 4],[1 0 0], OPTIONS);
n=length(t);
for k = 1:n
if t(k)<0.8
U(k)=u(1);
elseif t(k)<1.6
U(k)=u(2);
elseif t(k)<2.4
U(k)=u(3);
elseif t(k)<3.2
U(k)=u(4);
else
U(k)=u(5);
end
end
J=x(n,3)+20*(x(n,1)^2);
figure(5)
plot(t,x(:,1),'--',t,U)
legend('x(t)','U(t)')
grid on;
end
Файл ode1.m
function F=ode1(t0,x)
global u;
if t0<0.8
U=u(1);
elseif t0<1.6
U=u(2);
elseif t0<2.4
U=u(3);
elseif t0<3.2
U=u(4);
else
U=u(5);
end
F = [x(2); -1*x(1)-2*x(2)+1*U;1*x(1)^2+U^2];
end

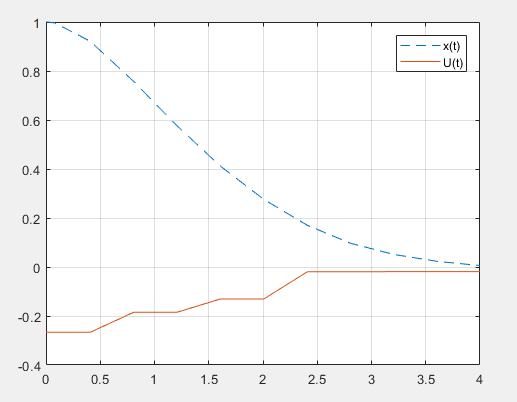

Графики переходных процессов, соответствующие рассматриваемой функции времени, показаны на рис. 3.
Рис. 3
В результате поиска были определены следующие значения управляющего воздействия, соответствующие заданным моментам времени:
u(0) = -0.3232
-0.1588
-0.0820
-0.0820
-0.0265
Значение критерия качества J=1.1093
3. Поиск параметров полиномиальной функции времени
Определение параметров методом Эйлера
Файл Main3.m
u0=[1 1 1 1 1];
OPTIONS = optimset('MaxIter',100000);
[u,F] = fminsearch('funpol',u0,OPTIONS);
Файл funpol.m
function j = funpol(u)
t0=0;
tm=4;
t1=0.8;
t2=1.6;
t3=2.4;
t4=3.2;
dt=0.01;
x1=1;
x2=0;
j=0;
x1_res=[];
u_res=[];
t_res=[];
while t0<tm
U=polyval([u(1) u(2) u(3) u(4) u(5)],t0);
u_res=[u_res U];
dx1 = x2*dt;
dx2 = (-1)*x1*dt + (-2)*x2*dt +1*U*dt;
dj = (1*x1^2+U^2)*dt;
x1=x1+dx1;
x1_res=[x1_res x1];
x2=x2+dx2;
j=j+dj;
t0=t0+dt;
t_res=[t_res t0];
end
j=j+20*x1^2;
plot(t_res,x1_res,'--',t_res,u_res)
legend('x(t)','u(t)')
grid on
Рис. 4. Управление как полиномиальная функция времени
В результате было определено управляющее воздействие как следующая полиномиальная функция времени:
Достигнуто значение критерия качества 1.1165
Графики переходных процессов, соответствующие рассматриваемой функции времени показаны на рис. 4.
Определение параметров с использованием функции ode45
Файл Main4.m
clear all
clc
u0=[1 1 1 1 1];
OPTIONS = optimset('MaxIter',100000);
[u,F] = fminsearch('fmsfunction2',u0,OPTIONS);
Файл fmsfunction2.m
function J=fmsfunction2(Q)
global u;
u = Q;
OPTIONS = odeset('RelTol', 100000);
[t,x] = ode45('ode2',[0 4],[1 0 0], OPTIONS);
n=length(t);
for k = 1:n
U(k)=polyval([u(1) u(2) u(3) u(4) u(5)],t(k));
end
J=x(n,3)+20*(x(n,1)^2);
figure(2)
plot(t,x(:,1),'--',t,U)
legend('x(t)','U(t)')
grid on;
end
Файл ode2.m
function F=ode2(t,x)
global u;
U=polyval([u(1) u(2) u(3) u(4) u(5)],t);
F = [x(2); -1*x(1)-2*x(2)+1*U;1*x(1)^2+U^2];
end
Графики переходных процессов, соответствующие рассматриваемой функции времени показаны на рис. 5.
Рис. 5
В результате было определено управляющее воздействие как следующая полиномиальная функция времени:
Значение критерия качества J=1.1105.
