- •Методы лучевой
- •Нормальная анатомия почек
- •Нормальная анатомия почек
- •Нормальная анатомия почек
- •Capsula
- •Расположение почек
- •Функции почек
- •Лучевые методы
- •Показания к УЗИ почек
- •Преимущества УЗИ:
- •Задачи УЗИ
- •Техника УЗ сканирования почек
- •Положение пациента
- •Продольно в сагитальной плоскости со стороны передней брюшной стенки
- •Продольно в сагитальной плоскости со стороны передней брюшной стенки
- •Поперечно в аксиальной плоскости со стороны живота
- •Продольно в сагитальной плоскости со спины
- •Продольно в сагитальной плоскости со спины
- •Ультразвуковая анатомия почек
- •Ультразвуковая анатомия почек
- •УЗ структуры почки
- •Ультразвуковая анатомия почек
- •Ультразвуковая анатомия почек
- •Ультразвуковая анатомия почек
- •Ультразвуковая
- •Фетальная
- •Горбатая почка
- •Дифференциальный DS: киста и солидное образование
- •УЗИ мочеточников
- •УЗИ мочеточников
- •УЗИ мочеточников
- •УЗИ мочеточников
- •УЗИ мочеточников
- •УЗ Анатомия мочевого пузыря:
- •Оцениваем при УЗИ мочевого пузыря
- •Предстательная железа: ТА
- •Предстательная железа: TR
- •Показания к рентгенологическому (Rg) исследованию почек
- •Подготовка больного к Rg исследованию почек
- •Неинвазивные Rg-исследования в условиях естественного контрастирования
- •Стандартное положение пациента при выполнении обзорной рентгенограммы мочевых путей и экскреторной урографии
- •При Rg исследовании оценивается
- •Обзорная рентгенограмма почек
- •Анализ обзорной рентгенограммы почек
- •Обзорная
- •Лоханочно-
- •Измерение почки
- •Изменение оси почек
- •Линия Ходсона
- •«Горбатая» или дольчатая почка
- •«Горбатая» почка.
- •Изменение положения почек
- •Подвижность почек
- •ЭУ – определение подвижности почек
- •Изменения в костях
- •Добавочные патологические тени
- •Данные обзорной рентгенограммы позволяют установить:
- •Коралловидный камень правой почки
- •Обызвествления в полости
- •Экскреторная (выделительная, внутривенная) урография –ЭУ
- •Методика экскреторной урографии (ЭУ)
- •Рентгеноконтрастные препараты
- •Побочные эффекты
- •Анализ экскреторных урограмм
- •1.Верхне- медиальный контур
- •Определение типа лоханки
- •I Ампулярный (внепочечный) вариант строения лоханки
- •II Ветвистый (внутрипочечный) вариант строения лоханки
- •III Смешанный вариант
- •Необычные варианты строения лоханки
- •Разные варианты строения лоханки в правой и левой почке
- •Малые чаши в разных проекциях
- •Мочеточник
- •Физиологические изгибы и сужения мочеточника
- •Лоханочно-мочеточниковый сегмент
- •Цистоидное
- •ЭУ не информативна при:
- •Нефроптоз - изменение положения почки в результате нарушений фиксирующего аппарата
- •ЭУ. Перегиб мочеточника в ЛМС (нефроптоз)
- •ЭУ. Cтеноз ЛМС - пиелоэктазия
- •ЭУ. Перегиб мочеточника в
- •ЭУ. Перегиб средней 1/3 мочеточника
- •ЭУ. Изгиб мочеточника, связанный с деформацией позвоночника
- •Ретроградная уретеропиелография (РУПГ)
- •Методика выполнения РУПГ
- •РПУГ
- •Гидронефроз 3 ст. Стеноз ЛМС.
- •РУПГ.
- •РУПГ.
- •РУПГ. Контрастирование газом и водорастворимым контрастным препаратом. Стеноз ЛМС
- •МКБ. Перегиб верхней 1/3 мочеточника. Мигрирующий камень мочеточника
- •РУПГ
- •Осложнение РУПГ
- •Томография почек, уротомография -
- •ЭУ 15 мин. Содержимое кишки
- •Уротомограммы
- •Фистулография (антеградная пиелоуретерография). Пионефроз.
- •Фистулография. Антеградная пиелографи. Пионефроз.
- •Нефроптоз. Перегиб мочеточника в ЛМС
- •Правосторонний
- •Выделительная урография
- •ЭУ и РУПГ
- •Пневморен, ретропневмоперитонеум.
- •Томограмма в условиях ретропневмо-
- •ЭУ в условиях ретропневмоперитонеума Подковообразная почка.
- •Компьютерная томография
- •Компьютерная томография (КТ) почек
- •Нативная КТ
- •Нативная КТ. Аксиальные срезы на уровне ворот, верхнего и нижнего полюса почки
- •КТ с внутривенным контрастированием Многофазное КТ-исследование
- •КТ с в/в контрастированием Артериальная фаза сканирования
- •Артериальная фаза сканирования
- •Артериальная
- •Артериальная фаза сканирования
- •Артериальная фаза сканирования
- •Артериальная и
- •Паренхима почки
- •Паренхима почки
- •Выделительная (экскреторная) фаза сканирования
- •Выделительная (экскреторная) фаза сканирования
- •Выделительная фаза
- •Постпроцессинговая обработка -
- •ПАТОЛОГИЯ ПОЧЕК ВОСПАЛИТЕЛЬНЫЕ ИЗМЕНЕНИЯ
- •ПАТОЛОГИЯ ПОЧЕК ВОСПАЛИТЕЛЬНЫЕ ИЗМЕНЕНИЯ
- •ПАТОЛОГИЯ ПОЧЕК
- •ПАТОЛОГИЯ ПОЧЕК ГИПОВАСКУЛЯРЫЕ ОБРАЗОВАНИЯ (липома)
- •ПАТОЛОГИЯ ПОЧЕК ГИПОВАСКУЛЯРЫЕ ОБРАЗОВАНИЯ (кисты)
- •ПАТОЛОГИЯ ПОЧЕК ГИПЕРВАСКУЛЯРНЫЕ ОБРАЗОВАНИЯ (опухоли)
- •ПАТОЛОГИЯ ПОЧЕК ОПУХОЛИ ВЫДЕЛИТЕЛЬНОЙ СИСТЕМЫ
- •ПАТОЛОГИЯ ПОЧЕК ОПУХОЛИ ВЫДЕЛИТЕЛЬНОЙ СИСТЕМЫ
- •Магнитно-резонансная томография (МРТ)
- •МРТ Преимущества:
- •МРТ Мегауретер. Карциноматоз.
- •МРТ брюшной полости и забрюшинного пространства
- •МРТ брюшной полости и
- •МРТ Рак мочевого пузыря
- •Ангиография (АГ)
- •Разновидности ангиографии:
- •Способы введения рентгеноконтрастного вещества:
- •Транслюмбальная
- •Артериальная фаза
- •Селективная
- •Селективная
- •Аортография. Селективная почечная ангиография.
- •Каваграфия и почечная
- •Лучевые методы
- •Спасибо за внимание!
II Ветвистый (внутрипочечный) вариант строения лоханки
|
|
1. |
Лоханка треугольной |
|
4 |
5 |
формы, объемом 1-3 мл, |
|
не выходит за пределы |
||
|
|
|
ворот почки, сдавлена |
|
2 |
3 |
почечными «губами» |
|
2 |
2. |
Большие чашечки хорошо |
1 |
|
выражены, длинные, узкие |
|
2 |
|
|
|
|
|
3. |
Место соединения больших |
|
|
|
чаш не выходит за |
|
|
|
пределы ворот почки |
|
|
4. |
Выражены малые чашечки |
|
|
|
1 порядка |
|
|
5. |
Малые чашечки 2 порядка |
III Смешанный вариант
строения лоханки
1. |
Лоханка средних |
|
|
размеров, может |
|
4 |
частично выходить |
|
1 |
за пределы ворот |
|
почки |
||
3 |
||
2. |
Хорошо выражены |
|
|
большие чаши |
|
3. |
Малые чашечки |
|
|
1 порядка |
|
4. |
Малые чашечки |
|
|
2 порядка |
3
2
22

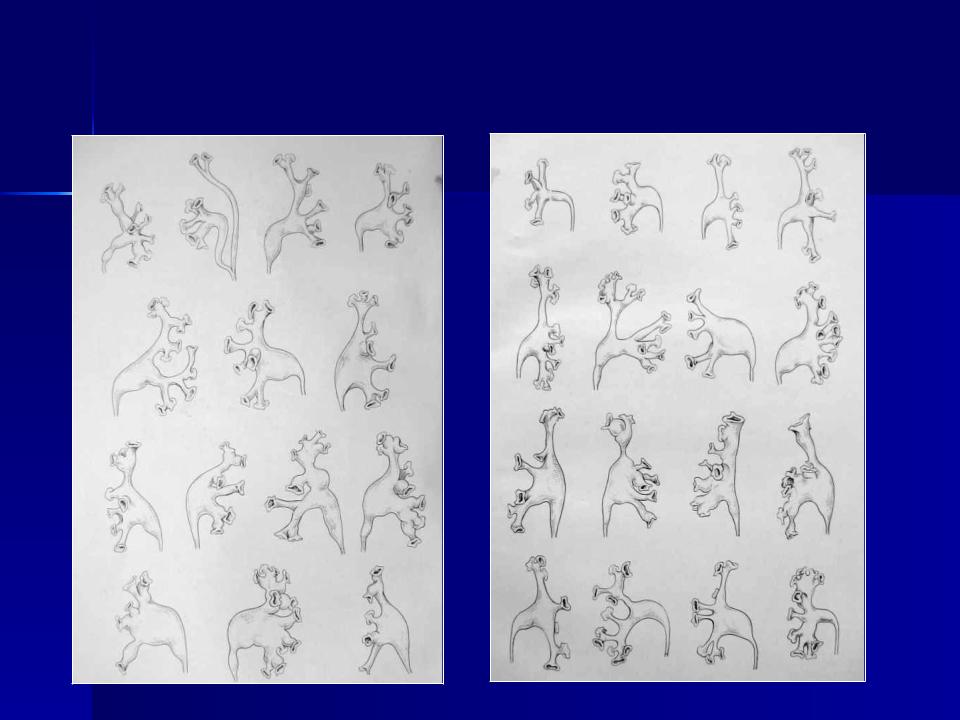

Необычные варианты строения лоханки
Разные варианты строения лоханки в правой и левой почке
Ампулярный |
Смешанный |
Малые чаши в разных проекциях
|
|
|
3 |
|
2 |
|
шейка |
|
|
|
|
|
|
свод |
2 |
|
|
|
|
3 |
|
1 |
1 |
|
|
1.Собственно малая чашечка
2.Свод чашечки в ортоградной проекции
3.Свод чашечки в прямой проекции
Мочеточник
Длина – 25-30 см
Ширина 1-5 мм
Контуры волнистые из-за цистоидного строения (обычно 3-4 цистоида)
От лоханки отходит медиально
Направляется вдоль поясничных мышц, затем параллельно позвоночнику
На уровне мыса таза изгибается латерально и идет вдоль стенки малого таза
Изгибается медиально и впадает в мочевой пузырь почти под прямым углом
Физиологические изгибы и сужения мочеточника
Изгибы мочеточника:
1.На уровне ЛМС – медиально и книзу
2.На уровне мыса таза – латерально
3.На уровне копчика (тазовая часть переходит
ввезикальную) – медиально почти на 90°
Физиологические сужения мочеточника
1.У места перехода лоханки в мочеточник (ЛМС)
2.У места перекреста с подвздошными сосудами
–
на уровне мыса таза 3. У места впадения в мочевой пузырь
|
|
Мочеточники |
|
1 |
|
1. |
Изгиб - ЛМС |
|
|
2. |
Изгиб - мыс таза |
|
|
3. |
Изгиб – |
|
|
|
превезикальный |
5 |
5 |
4. |
Тазовая часть |
|
|
|
мочеточника |
|
|
5. |
Цистоиды |
|
|
|
мочеточника |
2 |
|
|
|
4 |
|
|
|
3
Лоханочно-мочеточниковый сегмент
(ЛМС) соответствует первому изгибу и первому физиологическому сужению мочеточника
Место перехода лоханки в |
|
|
мочеточник - первое |
|
|
физиологическое сужение и |
|
|
первый изгиб мочеточника |
ЛМС |
|
Располагается на уровне L2 |
||
|
||
Длина 1-2 см |
|
|
Форма зависит от варианта |
|
|
строения лоханки |
|
|
|
Цистоиды |
|
|
мочеточника |
1 |
2 |
при ЭУ |
|
||
|
|
Поэтопное 3 сокращение
цистоидов:
1-полностью сокращенный цистоид
1 2-средняя степень сокращения
3-несокращенный цистоид
