Микропроцессор в МП-системах

Основные режимы работы микропроцессора в МП-системах:

1) программный режим обмена информацией. Полностью контролируется ЦП;

2) обмен с использованием прерываний:

- с использованием опроса флага;

- с использованием прерывания. Приостанавливается выполняемая и выполняется переход к обработчику.

Микропроцессор в МП-системах

 3) прямой доступ к памяти. Отключение процессора от режима обмена и специальный контроллер (специализированный процессор) DMA осуществляет обмен между памятью и запросившим устройством (обмен по системной шине идѐт без центрального процессора).

Разновидности многошинных архитектур микропроцессоров

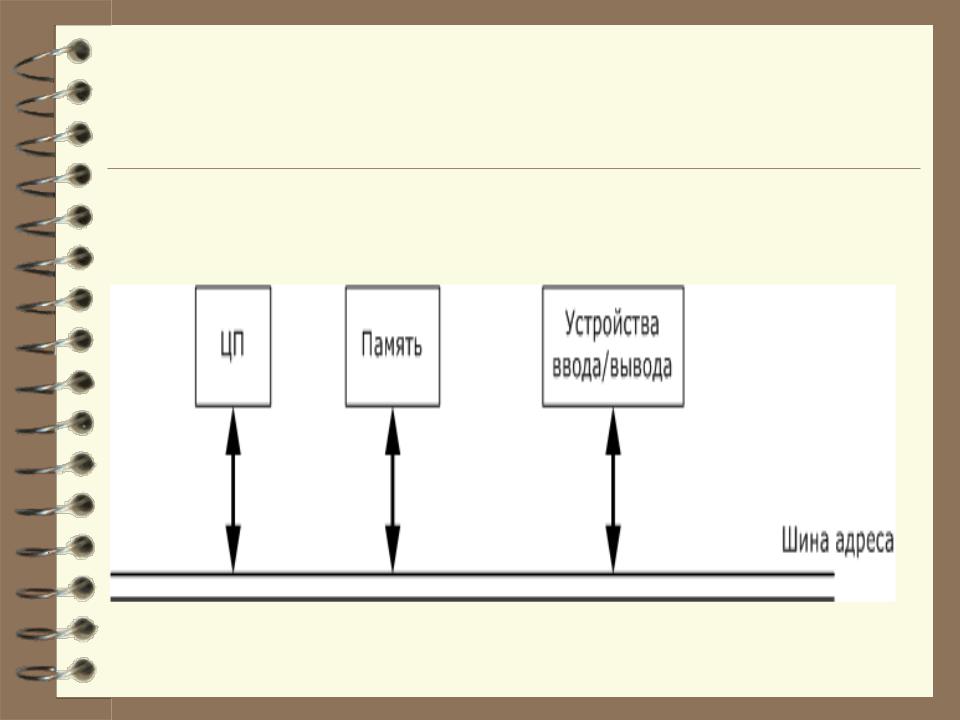

Одношинная архитектура:

Разновидности многошинных архитектур микропроцессоров

Двухшинная архитектура:

Основные типы МП-систем:

1) микроконтроллеры;

2) контроллеры. Управляющие МПсистемы, выполненные в виде отдельных

модулей, для компоновки сложной

системы. Могут иметь дополнительную

память, ЦАП;

3) микрокомпьютеры. Более

развитые средства сопряжения,

возможность визуализации данных,

присутствует User Interface;

4) компьютеры.

Организация обмена информацией

Циклы обмена: цикл записи и цикл чтения. Есть ещѐ такие: запись-модификация-

чтение и запись-пауза-запись.

Цикл обмена – временной интервал, в течение которого происходит выполнение

одной элементарной операции обмена по

шине. Особое место в этом обмене занимают преобразования и прямой

доступ к памяти (DMA).

Организация обмена информацией

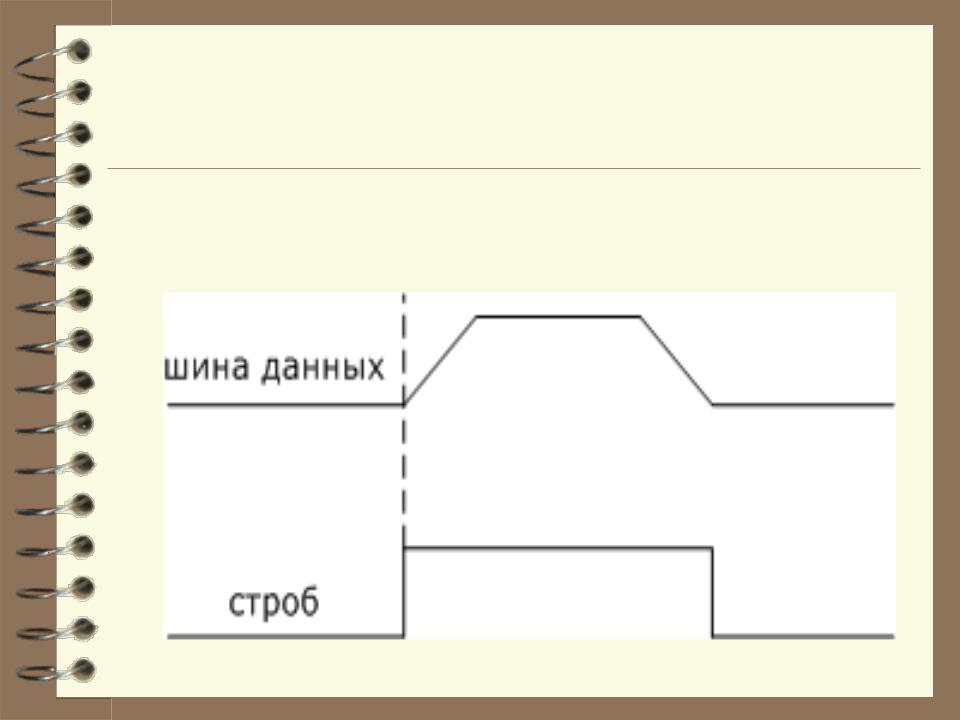

Синхронный обмен:

Организация обмена информацией

Асинхронный обмен:

Организация обмена информацией

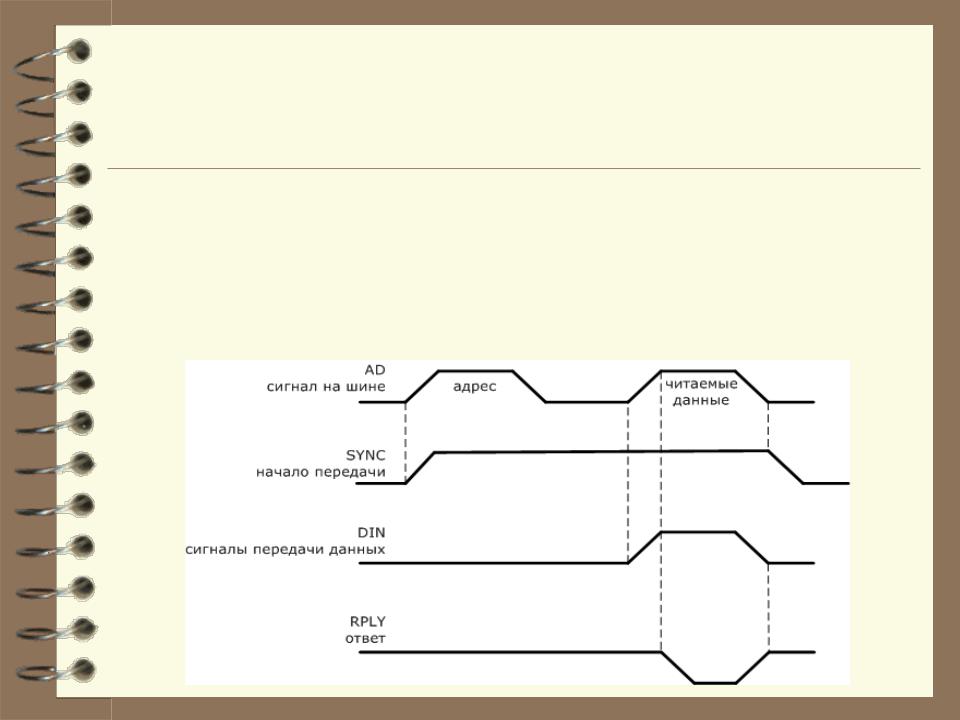

Обмен с мультиплексированием:

Особенности типов шин

Фирма DEC разработала

мультиплексированную шину

Q-bus:
