жидкость подается от насоса через ротаметры (один или оба) в ма-
гистраль А-В и затем, после крана VIII направляется через сливную магистраль в мерный бак.
Для выполнения лабораторной работы необходимо :
1)открыть вентиль II, краны VII и VIII. Вентиль I, краны III,IV,V
иVI должны быть закрыты ;
2)включить насос ;
3)краном VIII обеспечить минимально возможное устойчивое положение поплавка ротаметра Х ;
4)измерить время наполнения мерного бака и зафиксировать положение верхнего уровня поплавка н› ротаметра Х относительно
шкалы ротаметра ;
5) постепенно открывая кран VIII повторить работы по п.п. 3 и 4.
Необходимо сделать не менее пяти замеров x и Hx на различных расходах, причем последний замер должен производиться в диапа-
зоне Hx 90 100 делений ротаметра Х ;
6)дополнительно открыть кран I ;
7)добиться устойчивого положения верхнего уровня поплавка в ротаметре Y, не изменяя практически положения крана VIII ;
8) определить время наполнения |
y |
мерного бака и зафиксиро- |
|
|
вать высоту H y поплавка в ротаметре Y ;
9) постепенно открывая кран VIII повторить работы по п.п. 7 и 8.
Количество замеров при этом должно быть не менее пяти, послед-
ний замер должен производиться в диапазоне Hy 90 100 деле-
ний ротаметра Y ;
10) отключить насос ;
62
11)закрыть вентили I и II, краны VII и VIII ;
12)определить действительные расходы жидкости Qx и Qy ;
13)построить в журналах лабораторных работ на миллиметровой
бумаге градуировочные кривые Hx f (Qx ) и H y f (Qy ) .
2.2.4.Порядок выполнения работы на ПЭВМ
1.Выполнить работы по п.п. 1-5, приведенным в разделе 2.1.4.
2.Нажатием клавиши Tab переместить курсор в меню фай-
лов
Q BASIC и при помощи клавиши ↓ установить его на разделе
Л.р. 2.bas.
3.Нажимая клавишу ENTER войти в файл программы Л.р. 2.bas.
4.Для запуска программы Л.р. 2.bas одновременно нажмите кла-
виши Shift и F5. На экране монитора откроется окно, содержащее
63

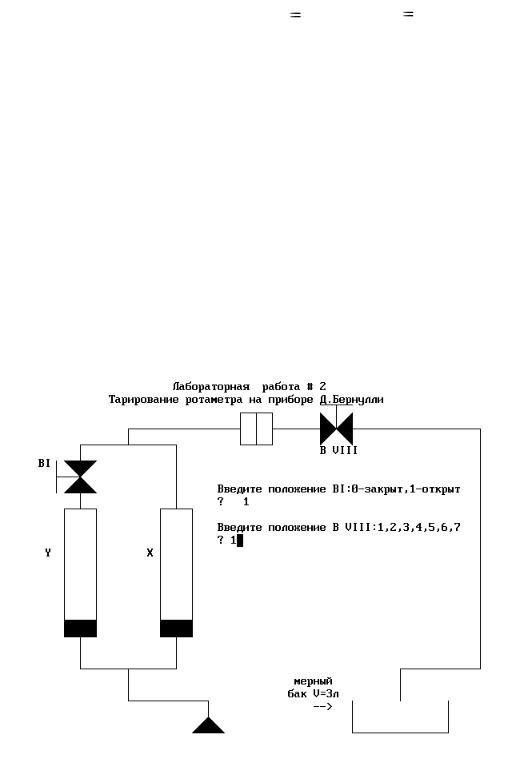

информацию в соответствии с рис.20.
Рис. 20. Содержание первого окна программы Л.р.2.bas.
5. В первой строке за знаком ? с помощью клавиатуры на место мигающего курсора установите положение вентиля В1, соот-
ветствующее значению 0 - клапан закрыт и нажмите клавишу
ENTER
6.Во второй строке за знаком ? на место мигающего курсора введите степень открытия вентиля В VIII в положении 1.
7.После нажатия клавиши ENTER в окне (см.рис. 20) можно на-
блюдать динамику протекания лабораторного процесса, по оконча-
нии которого появится команда «нажмите пробел».
8. После нажатия клавиши «пробел», откроется второе окно
(см.рис. 21), в котором появятся результаты измерений физических величин, фиксируемые в соответствующих графах табл. 13 отчета по лабораторной работе.
Рис.21. Содержание второго окна программы Л.р.2.bas.
9. После нажатия клавиши «пробел», вновь выполните работы по п.п.5 – 8, изменяя открытие вентиля B VIII от 1 до 7, а затем, проде-
лайте ту же работу, но при вентиле ВI в положении 1-открыт.
10. По окончании проведения процесса тарировки выполните ра-
боты в соответствии с требованиями п.п. 12-15, приведенными в разделе 2.1.4.
11. По формуле Q = V/τ определить действительные расходы жид-кости QX и Qy ;
64
12. Построить в журналах лабораторных работ на миллиметровой бумаге градуировочные кривые Hx f (Qx ) и H y f (Qy ) .
2.2.5. Содержание отчета и его форма Отчет должен содержать описание прибора Д. Бернулли и рота-
метра, теоретические основы расходомеров постоянного перепада давления и формулы, необходимые для выполнения данной работы, а также графические изображения зависимостей Hx f (Qx ) и
H y f (Qy ) , выполненные на миллиметровой бумаге. Результаты замеров и вычислений вносят в отчет в виде таблицы (см. табл. 13).
Таблица 13
Результаты замеров и вычислений
№ п/п HX |
, дел. |
QX , см3 / с H Y , дел. |
Y , с |
QY , см3 |
/ с |
|
x , с |
|
|
|
1.
2.
2.3. Экспериментальная иллюстрация уравнения Д. Бернулли. Построение напорной и пьезометрической линий
Цель работы - наглядная иллюстрация уравнения Д. Бернулли. Содержание работы - экспериментальное определение и изуче-
ние составляющих полного напора потока и их взаимосвязи при движении жидкости по трубопроводу, построение пьезометрической и напорной линий.
2.3.1. Теоретические основы
65
Основным уравнением гидродинамики является уравнение Д.Бер-
нулли, устанавливающее взаимосвязь между давлением в жидкости и скоростью ее движения.
Уравнение Д.Бернулли, записанное для двух произвольно взятых сечений элементарной струйки (скорости в различных точках сече-
ния элементарной струйки одинаковы, а сама струйка с течением времени не изменяет своей формы) идеальной несжимаемой жидко-
сти, имеет вид
|
|
p |
|
|
U 2 |
|
|
p |
|
|
U 2 |
|
|
Z |
|
|
1 |
1 |
Z |
|
|
2 |
2 |
, |
( 2.10 ) |
||
1 |
|
|
|
2g |
2 |
|
|
|
2g |
||||
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
где Z - геометрическая высота или геометрический напор; (р / ) -
пьезометрическая высота или пьезометрический напор; (U2 / 2g) -
скоростная высота или скоростной напор.
Термин «высота» применяется при геометрической, а «напор» -
при энергетической интерпретации уравнения Д.Бернулли.
Трехчлен вида :
H Z |
p U2 |
||
|
|
2g |
|
|
|
|
называют полным напором, под которым понимают удельную энер-
гию жидкости, отнесенную к единице силы тяжести. Первые два члена представляют собой удельную потенциальную энергию жид-
кости, а третий член - удельную кинетическую энергию.
Энергетический смысл уравнения Д. Бернулли заключается в том, что для элементарной струйки идеальной жидкости полный напор, т.е. сумма геометрического, пьезометрического и скоростно-
го напоров, есть величина постоянная во всех ее сечениях, т.е.
66
|
p |
|
U 2 |
|
H Z |
|
|
|
const. |
|
|
|||
|
|
|
2g |
Таким образом , уравнение Д. Бернулли выражает закон сохра-
нения механической энергии движущейся жидкости, которая может иметь три формы: энергия положения, энергия давления и кинети-
ческая энергия.
С геометрической точки зрения уравнение Д. Бернулли может быть сформулировано так: для элементарной струйки идеальной жидкости сумма трех высот - геометрической, пьезометрической и скоростной, есть величина постоянная вдоль струйки. При этом члены уравнения Д. Бернулли имеют следующий физический смысл:
Z - расстояние от произвольно выбранной горизонтальной плос-
кости сравнения до центра тяжести рассматриваемого сечения ;
(p / ) - пьезометрическая высота такого столба жидкости, кото-
рый у своего основания создает давление P, равное давлению в рас-
сматриваемом сечении элементарной струйки ;
(U2 / 2g) - высота, с которой должно упасть в пустоте тело, что-
бы приобрести скорость U.
При геометрической интерпретации уравнения Д. Бернулли вво-
дится понятие пьезометрической и напорной линий. Линия, соеди-
няющая сумму отрезков ( Z p / ), называется пьезометрической линией. Линия, соединяющая сумму отрезков ( Z p / U2 / 2g ),
называется напорной линией (для идеальной жидкости это горизон-
тальная линия).
Если вместо идеальной жидкости рассматривать жидкость ре-
альную (вязкую), в которой при движении происходят потери на
67
сопротивления, то уравнение Д. Бернулли для двух сечений элемен-
тарной струйки реальной жидкости имеет вид :
Z |
1 |
p |
|
|
U 2 |
Z |
2 |
p |
|
U 2 |
h w , |
( 2.11 ) |
|
1 |
1 |
2 |
2 |
||||||||
|
|
|
|
|
|
|
||||||
|
|
|
|
|
2g |
|
|
|
|
2g |
|
|
где hw потеря напора между рассматриваемыми сечениями струйки 1 и 2, включающая в себя потери напора на преодоление сил трения ( hТР ) и потери напора на местных сопротивлениях ( hМ ),
т.е. hw hМ hТР .
При переходе от элементарной струйки к потоку реальной (вяз-
кой) жидкости, имеющему конечные размеры и ограниченному стенками, необходимо учесть неравномерность распределения ско-
ростей по сечению, а также потери энергии. Уравнение Д. Бернулли
для потока реальной жидкости имеет вид :
Z |
1 |
p |
|
1 |
V 2 |
Z |
2 |
p |
2 |
V 2 |
h w . |
( 2.12 ) |
|
|
|
|
1 |
|
1 |
|
|
|
2 |
|
2 |
|
|
|
|
|
|
|
2g |
|
|
|
|
|
2g |
|
|
Здесь |
коэффициент Кориолиса или коэффициент кинетической |
энергии; V1 , V2 - соответственно, средние значения скоростей пото-
ка в сечениях 1 и 2. Коэффициент Кориолиса представляет собой отношение действительной кинетической энергии потока в данном сечении к величине кинетической энергии, вычисленной по средней скорости, и зависит от степени неравномерности распределения скоростей в поперечном сечении потока. Для ламинарного (слои-
стого) режима течения жидкости |
2, для турбулентного (вихре- |
вого) режима течения жидкости |
1,1. При движении жидкости в |
круглой трубе критерием смены режимов является число Рейнольд-
са Re V d / , где V - средняя скорость движения жидкости в
68
трубе диаметром d; - кинематический коэффициент вязкости жид-
кости. При значениях |
Re 2300 в большинстве случаев режим |
|||
движения жидкости ламинарный. При |
Re 2300 считают режим |
|||
движения |
жидкости |
турбулентным |
(хотя |
в диапазоне |
2300 Re 4000 имеет место переходный режим, |
характерный как |
|||
для ламинарного, так и для турбулентного движения). |
||||
Член hw |
в уравнении (2.12) учитывает потери напора на преодо- |
ление сопротивлений движению жидкости между двумя сечениями потока. Таким образом уравнение Д. Бернулли свидетельствует о том, что по длине потока реальной жидкости полный напор умень-
шается на величину потерь. Кроме того, по длине потока с увеличе-
нием скорости уменьшается давление (пьезометрический напор) и
наоборот, с увеличением давления скорости уменьшаются.
Необходимо помнить, что существуют три основных условия при-менимости уравнения Д.Бернулли :
1.Движение жидкости должно быть установившимся.
2.Расход между двумя рассматриваемыми сечениями должен быть постоянным.
3.Движение жидкости в сечениях должно быть параллельно струйным.
Уравнение Д. Бернулли может быть изображено графически. Для этого по оси абсцисс откладывают расстояние между сечениями трубопровода, а по оси ординат - значения соответствующих напо-
ров для этих же сечений. Обычно, чтобы иметь полную характери-
стику трубопровода, строят пьезометрическую линию, соединяю-
щую сумму отрезков ( Z |
p / ), и напорную линию, соединяющую |
сумму отрезков ( Z p / |
U2 / 2g ). |
69
Расстояние от пьезометрической линии до плоскости сравнения указывает в каждом сечении потока величину пьезометрического напора, а расстояния от линии полного напора до плоскости срав-
нения дают значения гидравлического напора в соответствующих сечениях трубопровода.
График полного напора является нисходящей линией, так как часть напора hw затрачивается на преодоление сопротивлений дви-
жению. Пьезометрическая линия может и повышаться и понижать-
ся. При равномерном движении, т.е. когда средняя скорость на рас-
сматриваемом участке во всех сечениях одинакова, напорная и пье-
зометрическая линии представляют собой взаимно параллельные прямые.
2.3.2. Методика выполнения работы
Лабораторная работа выполняется на приборе Д. Бернулли, опи-
сание которого дано в разделе 2.2.2, а расчетная схема приведена на рис. 19. При выполнении лабораторной работы используется экспе-
риментально-теоретический метод с графическим представлением результатов расчетов. Экспериментально определяются пьезомет-
рическая линия и расход жидкости при ее установившемся движе-
нии. Затем вычисляются скоростной и полный напоры потока. Ре-
зультаты изображаются графически в виде пьезометрической и на-
порной линий.
2.3.4. Порядок выполнения работы на приборе Д. Бернулли
70
1. Подсоединить исследуемый участок ЕN трубопровода, пере-
крыв краны V, VI, VII, VIII и открыв краны III и IV.
2. При закрытом вентиле II включить насос, а затем, постепенно открывая вентиль II, установить в трубопроводе произвольный по-
стоянный расход воды.
3.При установившемся движении воды в трубопроводе записать показания ротаметра и показания пьезометров р/ .
4.По показателям ротаметра и тарировочному графику опреде-
лить расход воды Q в трубопроводе.
5. Определить скорости движения жидкости во всех сечениях тру-бопровода V = Q / ω, где площадь живого сечения трубо-
провода.
6. По величине средней скорости V, диаметру соответствующего
участка трубопровода d и величине кинематического коэффициента
вязкости |
воды при комнатной температуре вычислить значение |
|
числа Рейнолдса Re = V d / , и, если число Рейнольдса Re 2300 , |
||
то принять значение коэффициента Кориолиса |
2, считая режим |
|
движения |
жидкости ламинарным; если же |
число Рейнольдса |
Re 2300, то коэффициент Кориолиса принять |
= 1,1 как для тур- |
булентного режима течения жидкости.
7. |
По значениям средней скорости в сечениях определить скоро- |
|||
стные напоры |
V2 |
/ 2g, где g - ускорение свободного падения. |
||
8. |
По показаниям пьезометров p / и значениям скоростных на- |
|||
поров |
V2 / 2g |
подсчитать полный напор Н в сечениях |
||
H |
Z p / |
|
V2 / 2g . |
