(см.рис. 39), в котором представлено исходное |
|
а- |
вишу |
р- |
но |
|
(см
.
18
8.Выполните работы по п.7 раздела 2.7.3.
9.По окончании исследований выполните работы в соответствии
стребованиями п.п. 12-15, приведенных в разделе 2.1.4.

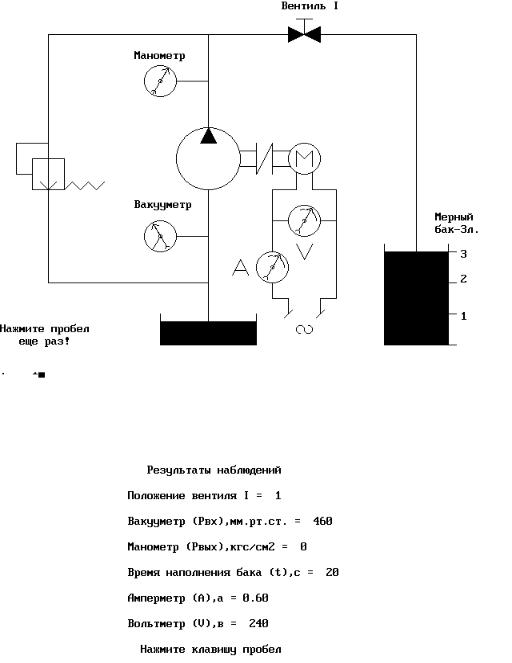

Рис. 39. Содержание второго окна программы Л.р.7.bas
112
Рис. 40. Содержание третьего окна программы Л.р.7.bas
2.7.5. Содержание отчета и его форма Отчет содержит описание и схему стенда для испытания шесте-
ренного насоса с переливным клапаном, формулы, необходимые для выполнения данной работы, а также графические изображения зависимостей Q f1 (P), , NПОТР f2 (P) и f3 (P) , выполненные на миллиметровой бумаге. Результаты замеров и вычислений вносят в отчет в виде таблицы (см.табл. 18).
Таблица 18
Результаты замеров и вычислений
№ |
|
|
Наименование |
|
|
|
Опыты |
|
|
||
пп |
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
1. |
Измеряемый объем жидкос- |
|
|
|
|
|
|
||||
|
ти |
W, л |
|
|
|
|
|
|
|
|
|
2. |
Время наполнения мерного |
|
|
|
|
|
|
||||
|
бака, |
, с |
|
|
|
|
|
|
|
|
|
3. |
Подача насоса,Q=W / |
, л / с |
|
|
|
|
|
|
|||
4. |
Давление на входе в насос, |
|
|
|
|
|
|
||||
|
РВАК. , кгс / см2 |
|
|
|
|
|
|
|
|
||
5. |
Давление на выходе из на- |
|
|
|
|
|
|
||||
|
соса, РМ , кгс / см2 |
|
|
|
|
|
|
|
|
||
6. |
Полное давление в насосе, |
|
|
|
|
|
|
||||
|
Р |
РМ |
РВАК. , кгс / см2 |
|
|
|
|
|
|
|
|
7. |
Полезная мощность насоса, |
|
|
|
|
|
|
||||
|
NНАС. |
98 P Q, Вт |
|
|
|
|
|
|
|
||
8. |
Показания амперметра, А |
|
|
|
|
|
|
||||
9. |
Показания вольтметра, V |
|
|
|
|
|
|
||||
10. |
Потребляемая насосом |
|
|
|
|
|
|
||||
|
мощность, |
|
|
|
|
|
|
|
|
||
|
NПОТР. |
A V Cos , Вт |
|
|
|
|
|
|
|
||
11. |
КПД насоса, |
NНАС. |
/ NПОТР. |
|
|
|
|
|
|
113
1.8.Исследование объемного гидропривода
сдроссельным регулированием
Цель работы - изучение способов дроссельного регулирования объемных гидравлических приводов и поведения их рабочих харак-
теристик при изменении внешней нагрузки.
Содержание работы - ознакомление с типовыми схемами дрос-
сельного регулирования объемных гидроприводов, методикой оп-
ределения параметров гидропривода с гидравлическим двигателем возвратно-поступательного действия и регистрацией его рабочих характеристик при изменении внешней нагрузки.
2.8.1. Теоретические основы Объемные гидроприводы представляют собой устройства, пере-
дающие посредством потенциальной энергии давления жидкости механическую энергию. Гидропривод включает в себя гидропере-
дачу (силовую часть гидропривода: насос, гидродвигатель, магист-
ральная линия), устройства управления (распределительную и регу-
лирующую аппаратуру: клапаны, золотники, дроссели и т.п.), вспо-
могательные устройства (масляные баки, фильтры, аккумуляторы и т.д.) и вспомогательные линии. Изменения скорости движения вы-
ходного звена гидропривода (гидродвигателя) обычно достигают путем объемного, дроссельного или комбинированного регулиро-
вания. При объемном регулировании подвергают изменению рабо-
чий объем либо насоса, либо гидродвигателя. Дроссельное регули-
рование осуществляют путем изменения проходного сечения дрос-
селя с трансформацией части передаваемой мощности в тепло, что
114
приводит к нагреву рабочей жидкости и изменению ее физических свойств (вязкости, смазывающих свойств и т.п.). Поэтому дроссель-
ное регулирование, как правило, применяют в гидроприводах с мощностью до 4 кВт. Несмотря на упомянутые недостатки, гидро-
привод с дроссельным регулированием получил большое распро-
странение из-за малой стоимости устройств, простоты монтажа и эксплуатации.
Расход жидкости, протекающей через дроссель, находят из вы-
ражения :
Q SДР 2(P1 P2 ) / ,
где - коэффициент расхода малого отверстия, зависящий от чис-
ла Рейнольдса Re (при больших числах Re для минеральных масел можно принимать 0,60 ); SДР - площадь проходного сечения дросселя; P1 - давление перед дросселем; P2 - давление за дроссе-
лем; - плотность рабочей жидкости, и используют при расчете режимов дроссельного регулирования гидроприводов.
Дроссельное регулирование объемного гидропривода осуществ-
ляют по трем схемам включения дросселя в систему гидропривода:
на входе (дроссель располагают последовательно за насосом в на-
порной линии), на выходе (дроссель устанавливают последователь-
но за гидродвигателем в сливной линии) и в ответвлении (дроссель расположен в линии, параллельной гидродвигателю).
Гидропривод с дросселем на входе допускает регулирование скорости гидродвигателя путем изменения проходного сечения дросселя только в случае, когда направление действия нагрузки не совпадает с направлением движения выходного звена. При этом,
115
давление перед дросселем определяется только площадью проход-
ного сечения дросселя и настройкой предохранительного клапана и на протяжении цикла остается практически неизменным. Давление за дросселем напрямую зависит от внешней нагрузки и сопротивле-
ния сливной магистрали. С изменением внешней нагрузки меняется величина давления в магистрали за дросселем, а, следовательно, и
перепад давления на дросселе, что приводит к изменению скорости движения выходного звена. Поэтому такой способ регулирования применяется только в системах с постоянной нагрузкой.
При установке дросселя на выходе, т.е. в сливной магистрали за гидродвигателем, появляется возможность регулирования скорости выходного звена, нагруженного знакопеременной внешней нагруз-
кой. В этом случае давление перед дросселем будет определяться площадью проходного сечения дросселя, величиной и направлени-
ем действия внешней нагрузки и давлением в напорном трубопро-
воде, зависящем от настройки предохранительного клапана. В сис-
теме с дросселем на выходе тепло, выделяющееся при прохождении жидкости через дроссель, отводится в бак, не нагревая гидродвига-
тель.
При установке дросселя в ответвлении, т.е. параллельно гидро-
двигателю, поток жидкости, поступающей от насоса, разделяется по двум направлениям: к дросселю и к гидродвигателю. Расход жидко-
сти через дроссель зависит от площади проходного сечения и пере-
пада давления на дросселе, который , в свою очередь, определяется величиной и направлением действия внешней нагрузки. Поэтому скорость выходного звена гидропривода полностью определяется
116
величиной расхода жидкости через дроссель и при закрытом дрос-
селе будет иметь максимальное значение.
Дроссельное регулирование скорости выходного звена гидро-
привода без дополнительных устройств не обеспечивает ее ста-
бильности при изменении внешней нагрузки, поэтому для исключе-
ния указанного недостатка в практике в комплекте с дросселем ус-
танавливают дополнительно регулятор давления, который автома-
тически поддерживает постоянный перепад давления на дросселе.
Такие узлы получили название регуляторов скорости. Так же как и дроссель, регуляторы скорости устанавливают на входе, выходе и в
ответвлении к гидродвигателю.
В качестве гидродвигателей в системах гидроприводов исполь-
зуют гидромоторы с непрерывным вращением выходного звена, си-
ловые гидроцилиндры с возвратно-поступательным движением вы-
ходного звена и моментные гидроцилиндры с ограниченным углом поворота вала. В силовых гидроцилиндрах подвижное звено (шток-
поршень) совершает возвратно-поступательное перемещение со скоростью, которая при установившемся движении рабочей жидко-
сти определяется по уравнениям:
VП QН / SП и VВ QН /(SП SШТ ) ,
где QН - подача насоса; SП ,SШТ - площади сечения поршня и штока,
соответственно. Усилие F, развиваемое гидроцилиндром, находят из уравнения равновесия сил, действующих на шток-поршень в про-
цессе движения, и определяют по формуле:
F (pПSП pШТ (SП SШТ )) T ,
где pП , pШТ - давление жидкости в поршневой и штоковой полостях гидроцилиндра, соответственно; T - силы трения в уплотнениях
117
поршня и штока. При использовании U - образных манжетных уп-
лотнений силы трения могут быть оценены в соответствии с выра-
жением:
|
n |
T |
fТР Pi di hi , |
|
i 1 |
где fТР - коэффициент трения эластичного уплотнения (для резины
fТР 0,01 ; для кожи fТР 0,06 ); Pi |
- давление жидкости в соответ- |
ствующей полости гидроцилиндра; |
di - уплотняемый диаметр; hi - |
высота манжеты; n - количество уплотнений.
К основным параметрам объемного гидропривода с дроссельным регулированием выходного звена в виде силового гидроцилиндра относят: скорость V возвратно-поступательного движения шток-
поршня, усилие F и мощность N, развиваемые гидроцилиндром, а
также коэффициент полезного действия гидропривода. Взаимо-
связь между указанными параметрами определяется рабочими ха-
рактеристиками гидропривода, в число которых входят зависи-
мости:
V = f (F), N = f (F) и = f (F).
2.8.2. Методика выполнения работы
118
Лабораторная работа выполняется на специальном испытатель-
ном стенде (см.рис. 41), включающем в себя силовую часть (шесте-
ренный
насос типа БГ11-22 сблокированный с электродвигателем), рабочую часть (силовой гидроцилиндр с параметрами: DП 60мм;

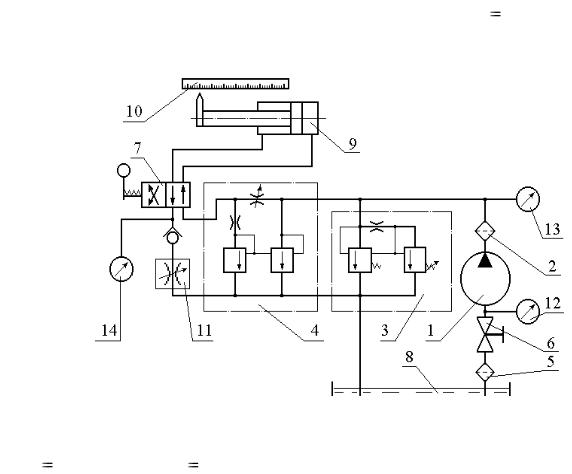

Рис. 41. Схема стенда для исследования объемного гидропривода с дроссельным регулированием выходного звена
dШТ 20мм и LХОДА 200мм ), гидроаппаратуру, измерительные
приборы и приспособления. Насосом 1 рабочая жидкость нагнета-
ется в напорный трубопровод, по которому она подводится через пластинчатый фильтр 2 и предохранительный клапан 3 к регулятору скорости 4. На входе в насос установлены сетчатый фильтр 5 и за-
порный вентиль 6. От регулятора скорости 4 часть расхода рабочей жидкости поступает в золотниковое распределительное устройство
7 с ручным управлением, а другая ее часть направляется по слив-
119
ному трубопроводу в приемный бак 8 испытательного стенда. Зо-
лотниковый гидрораспределитель 7 направляет поток рабочей жид-
кости либо в поршневую (правую), либо в штоковую (левую) полос-
ти силового гидроцилиндра 9 и одновременно пропускает жид-
кость, поступающую из гидроцилиндра, в сливную линию. Под дей-
ствием силы давления жидкости в полостях гидроцилиндра его шток-поршень совершает возвратно-поступательное движение.
Длина рабочего хода гидроцилиндра определяется по линейке 10 с
помощью указателя, укрепленного на конце шток-поршня. При ра-
бочем ходе, составляющем LХОДА 200мм , шток-поршень соверша-
ет полезную работу, преодолевая приложенные к нему внешние усилия. В качестве имитатора внешней нагрузки, прикладываемой к шток-поршню, в схему стенда включен регулируемый дроссель 11
типа Г 77-14, установленный на сливной линии за гидроцилиндром
9. При перекрытии дросселя 11 давление перед ним изменяется, что приводит к изменению противодавления в полостях силового гид-
роцилиндра, а, следовательно, и усилия, которое необходимо при-
ложить к шток-поршню для преодоления этого дополнительного противодавления. Время рабочего хода шток-поршня гидроцилинд-
ра определяют по секундомеру. Для регистрации полного давления,
развиваемого насосом 1, в гидросхему стенда включены вакуумметр
12 и манометр 13. Величину противодавления в полостях силового гидроцилиндра 9 при рабочем ходе регистрируют при помощи ма-
нометра 14. В качестве рабочей жидкости в испытательном стенде используется масло индуст-риальное 45 с кинематическим коэффи-
циентом вязкости 0,5см2 / c
120
Для установления рабочих характеристик объемного гидропри-
вода с дроссельным регулированием - V = f (F), N = f (F) и = f (F) -
используется экспериментально-теоретический метод с графиче-
ским представлением результатов измерений и расчетов.
Экспериментально определяются давления на входе и выходе из на-
соса, противодавление в полостях силового гидроцилиндра, длина и время рабочего хода шток-поршня при различных положениях ими-
татора внешней нагрузки. Затем вычисляются полное давление в насосе, усилия, действующие на шток-поршень со стороны поршне-
вой и штоковой полостей гидроцилиндра, скорость установившего-
ся движения шток-поршня, подведенная и развиваемая гидроци-
линдром мощности, а также коэффициент полезного действия. Ре-
зультаты расчетов представляют графически.
2.8.3.Порядок выполнения работы
1.Перед пуском насоса 1 лимб регулятора скорости 4, связанный
свстроенным в него регулируемым дросселем, устанавливают в среднее положение, а дроссель 11, выполняющий функцию имита-
тора внешней нагрузки на шток-поршень силового гидроцилиндра
9, - в крайнее положение, соответствующее полному его открытию.
Затем пускателем включают насос 1.
2. При помощи рукоятки ручного управления переключают зо-
лотниковый гидрораспределитель 7 в позицию, обеспечивающую выдвижение шток-поршня из гидроцилиндра 9 (соответствует пози-
ции гидрораспределителя, показанной на рис. 41).
3. Одновременно с переключением золотникового гидрораспре-
делителя 7 на рабочий ход гидроцилиндра 9 при помощи се-
