Минимальный диаметр обрабатываемого |
60 |
|
дерева в вершине, мм |
||
|
||
Максимальный диаметр срезаемых сучьев, мм |
150 |
|
Управление рабочими органами |
электрогидравлическое |
|
Тяговое усилие вальцевого механизма, кН |
35 |
|
Скорость подачи вальцевого механизма, м/с |
2,5 |
|
Грузоподъемный момент стрелы, кН·м |
120 |
|
Конструкционная масса, кг |
19 000 |
6.5.Валочно-пакетирующая машина ЛП-19
схарвестерной головкой SP-650
Валочно-пакетирующая машина ЛП-19 (рис. 6.5) предназначена для валки, обрезки сучьев и раскряжевки хлыстов на сортименты при проведении сплошных рубок в средних и крупномерных лесонасаждениях с сохранением или без сохранения подроста в условиях равнинной и слабопересеченной местности.
Головка SP-650 снабжена реверсивными ведущими роликами, автоматическим натяжителем цепи и автоматическим контролем пиления, сдвоенными устройствами измерения диаметра на верхних ножах, автоматически регулируемым давлением на ножи и ведущие ролики.
Дополнительно поставляются различные сменные рабочие органы для выполнения различных лесозаготовительных и дорожно-строительных работ.
Рис. 6.5. Валочно-пакетирующая машина ЛП-19 с харвестерной головкой SP-650
71
elib.pstu.ru
Технические характеристики валочно-пакетирующей машины ЛП-19 с харвестерной головкой SP-650
Мощность двигателя, кВт (л.с.) |
126 (172) |
Скорость движения, км/ч |
2,0…2,4 |
Максимальный диаметр срезаемого дерева в комле, мм |
600 |
Максимальный вылет манипулятора, м |
8 |
Среднее статическое давление на грунт, кПа |
0,65 |
Эксплуатационная масса, кг |
23 740 |
6.6. Валочно-сучкорезно-раскряжевочная машина |
|
(харвестер) МЛ-72 |
|
Валочно-сучкорезно-раскряжевочная машина |
(харвестер) МЛ-72 |
(рис. 6.6) предназначена для валки деревьев, очистки их от сучьев и раскряжевки на сортименты. Машина может быть использована на сплошных рубках, рубках ухода, а также реконструктивных рубках с учетом лесоводственных требований.
Базовый трактор оборудован широкопрофильными шинами и дублированным управлением трактора при движении задним ходом.
Рис. 6.6. Валочно-сучкорезно-раскряжевочная машина (харвестер) МЛ-72
Технические характеристики валочно-сучкорезно-раскряжевочной машины (харвестера) МЛ-72
Базовый трактор |
Т-151К |
Мощность двигателя, кВт (л.с.) |
121,4 (165,1) |
Грузоподъемный момент манипулятора, кН·м |
140 |
Максимальный вылет манипулятора, м |
8 |
72 |
|
elib.pstu.ru
Угол поворота манипулятора в плане, град |
248 |
Масса харвестерной головки, кг |
860 |
Максимальный диаметр срезаемого дерева в комле, мм |
500 |
Наибольший диаметр срезаемых сучьев, мм |
80 |
Скорость протаскивания ствола, м/с |
0...1,3 |
Усилие протаскивания, кН |
20 |
Эксплуатационная масса, кг |
12 500 |
Габаритные размеры в транспортном положении, мм: |
|
– длина |
7900 |
– ширина |
3250 |
– высота |
3900 |
6.7. Валочно-сучкорезно-раскряжевочная машина (харвестер) «Амкодор 2551»
Машина предназначена для механизированной валки деревьев, обрезки сучьев и раскряжевки хлыстов при сортиментной технологии (рис. 6.7). Эксплуатируется круглогодично в равнинной и слабопересеченной местности, на грунтах I, II, III категории и снежном покрове до 1 м при температуре окружающего воздуха от –40 до +40 oС.
Рулевое управление состоит из шарнирно-сочлененной рамы, с гидравлическим приводом, гидравлической обратной связью и аварийным насосом.
Рис. 6.7. Валочно-сучкорезно-раскряжевочная машина (харвестер) «Амкодор 2551»
73
elib.pstu.ru
Технические характеристики валочно-сучкорезно-раскряжевочной машины (харвестера) «Амкодор 2551»
Гидроманипулятор |
|
Foresteri 1395H |
|
(Финляндия) |
|
|
|
|
Максимальный вылет манипулятора, м |
|
9,5 |
Подъемный момент манипулятора, кН·м |
|
100 |
Угол поворота манипулятора, град |
|
260 |
Харвестерная головка |
|
Kesla Foresteri 25RH |
|
(Финляндия) |
|
|
|
|
Максимальный диаметр срезаемого дерева, см |
|
67 |
Максимальное раскрытие роликов, см |
|
55 |
Оптимальный диаметр ствола дерева, см |
|
40 |
Масса эксплуатационная, кг |
|
15 000 |
Масса на передний мост, кг |
|
7 500 |
Масса на задний мост, кг |
|
7 000 |
Дизель |
|
Д-260.9 |
Мощность эксплуатационная, кВт (л.с.) |
|
132 (180) |
Колесная формула |
|
6 6 |
Трансмиссия |
|
гидрообъемная, насос- |
|
мотор Zauer-Danfoss |
|
|
|
(Дания) |
Максимальная скорость передвижения (вперед/назад), км/ч |
: |
|
– 1-я передача |
|
9/9 |
– 2-я передача |
|
30/30 |
Угол качания переднего моста, град |
|
±15 |
Блокировка качания переднего моста |
|
имеется |
Дифференциал переднего моста |
|
повышенного трения |
Задний мост |
|
балансирный мост |
|
с блокируемым диффе- |
|
|
|
ренциалом фирмы NAF |
|
|
многодисковые тормоз- |
Рабочая тормозная система |
|
ные механизмы в «мас- |
|
ле» с раздельным гид- |
|
|
|
равлическим приводом |
|
|
по мостам |
|
|
шарнирно-сочлененная |
Рулевое управление |
|
рама, с гидравлическим |
|
приводом и гидравличе- |
|
|
|
ской обратной связью и |
|
|
аварийным насосом |
74 |
|
|
elib.pstu.ru
Шины: |
|
|
– передние |
30.5L-32LS |
|
– задние |
600/55-26.5 |
|
Тип гидросистемы |
Load-sensing, с регули- |
|
руемым насосом |
||
|
||
Тип гидрораспределителя |
6-секционный с электро- |
|
гидравлическим управ- |
||
|
лением |
|
Заправочные емкости, л: |
|
|
– топливный бак |
190 |
|
– бак гидросистемы |
200 |
|
Габаритные размеры, в транспортном положении, мм: |
|
|
– длина |
10 250 |
|
– ширина |
2 900 |
|
– высота |
4 000 |
|
Дорожный просвет |
500 |
75
elib.pstu.ru
7.МАШИНЫ ДЛЯ ПОГРУЗКИ ЛЕСА
7.1.Лесопогрузчик манипуляторного типа на пневмоколесном ходу ПЛ-87
Экскаватор на пневмоколесном ходу со сменным погрузочным рабочим органом грейферного типа предназначен для погрузки и выгрузки, штабелевки и сортировки хлыстов и бревен, а также различных видов длинномерных грузов (столбы, прокат, балки, рельсы, трубы и др.). Челюсти грейфера установленына поворотной опоре и могут разворачиватьсяна любой угол (рис. 7.1).

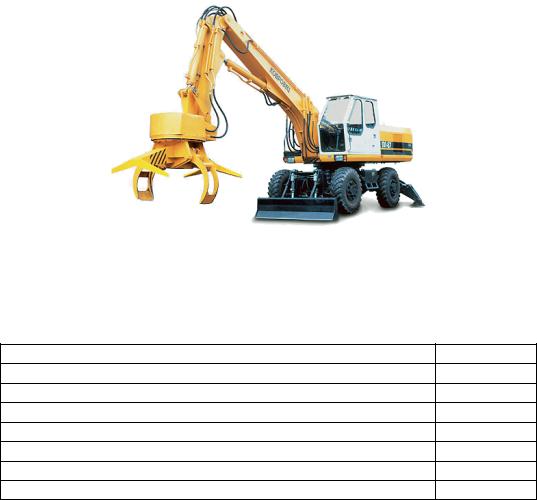

Рис. 7.1. Лесопогрузчик манипуляторного типа на пневмоколесном ходу ПЛ-87
Технические характеристики лесопогрузчика манипуляторного типа на пневмоколесном ходу ПЛ-87
Базовая машина |
ЭО-4326 |
Двигатель |
Д-260 |
Мощность, кВт (л.с.) |
147 (200) |
Наибольший радиус рабочей зоны, м |
10,0 |
Максимальная грузоподъемность на наибольшем вылете, кг |
4 300 |
Наибольшая высота погрузки (разгрузки), м |
7,2 |
Скорость движения, км/ч |
до 20 |
Масса, кг (не более) |
25 500 |
76
elib.pstu.ru
7.2. Экскаватор с захватом для бревен ЭО-4225А-061
Гусеничный экскаватор со сменным погрузочным рабочим органом грейферного типа предназначен (рис. 7.2) для погрузки и выгрузки, штабелевки и сортировки хлыстов и бревен, а также различных видов длинномерных грузов (столбы, прокат, балки, рельсы, трубы и др.). Челюсти грейфера установлены на поворотной опоре и могут разворачиваться на любой угол.
Экскаватор оборудован устройством подъема кабины для улучшенного обзора рабочей зоны.
Рис. 7.2. Экскаватор с захватом для бревен ЭО-4225А-061
Технические характеристики экскаватора с захватом для бревен ЭО-4225А-061
Дизельный двигатель |
ЯМЗ-236Г2 |
|
Мощность, кВт (л.с.) |
110 (150) |
|
Наибольший радиус рабочей зоны, м |
11,0 |
|
Грузоподъемность на наибольшем вылете (масса рабочего органа |
3 |
|
и масса груза), т |
||
|
||
Высота подъема кабины от исходного положения, м |
2,07 |
|
Высота пола кабины от уровня стоянки в поднятом положении, м |
3,5 |
|
Наибольшая глубина захвата груза, м |
5,5 |
|
Наибольшая высота загрузки, м |
11,0 |
|
Скорость движения, км/ч (I/II передача) |
1,7/3,6 |
|
Масса, кг (не более) |
27 000 |
77
elib.pstu.ru
7.3. Лесопогрузчик манипуляторного типа ПЛ-49
Данный тип лесопогрузчика предназначен для выполнения погрузочноразгрузочных и штабелевочных работ с хлыстами и сортиментами на лесосеке и нижних складах, а также на погрузке и разгрузке железнодорожных вагонов (рис. 7.3). Имея отвал с изменяющимися углами установки в горизонтальной и вертикальной плоскостях, может использоваться на строительстве и содержании лесовозных дорог, очистки автомобильных дорог от снега и других работах.
Рис. 7.3. Лесопогрузчик манипуляторного типа ПЛ-49
Технические характеристики лесопогрузчика манипуляторного типа ПЛ-49
Базовый трактор |
К-703МБА |
Номинальная мощность, кВт |
173 |
Скорость транспортная, км/ч |
35 |
Грузовой момент гидроманипулятора, кН·м |
200 |
Наибольший вылет, м |
8,0 |
Угол поворота, град |
245 |
Конструктивная масса, кг |
19 900 |
Ресурс, мото-час |
8 000 |
Габаритные размеры, мм: |
|
– длина |
11 000 |
– ширина |
3 360 |
– высота |
4 000 |
78
elib.pstu.ru
8. МАШИНЫ ДЛЯ ТРАНСПОРТИРОВКИ ЛЕСА
8.1. Автомобиль-сортиментовоз КамАЗ-53228
Автомобиль-сортиментовоз предназначен (рис. 8.1) для перевозки сортиментов длиной от 2 до 6,5 м по дорогам общей сети и ведомственным лесовозным дорогам-магистралям, веткам с кратковременным заходом на временные дороги (усы). Базовый автомобиль оборудован грузовой платформой с нераспашными кониками. На задней части грузовой платформы автомобиля устанавливается манипулятор ПЛ-70-02 (ПЛ-70-03, ПЛ-70-04), который обслуживает автомобиль и прицеп.
Возможна эксплуатация сортиментовоза в составе автопоезда с прице- пом-сортиментовозом модели 8348 или 83481.
Рис. 8.1. Автомобиль-сортиментовоз КамАЗ-53228
Технические характеристики различных исполнений автомобилей сортиментовозов на базе КамАЗа приведены в табл. 8.1.
|
|
|
|
|
Таблица 8.1 |
|
|
|
|
|
|
|
|
Параметры |
|
Базовое шасси |
|
|
||
КамАЗ- |
КамАЗ- |
|
КамАЗ- |
|
КамАЗ- |
|
|
53215 |
53228 |
|
53229 |
|
43118 |
Колесная формула |
6 4 |
6 6 |
|
6 4 |
|
6 6 |
Гидроманипулятор: |
|
ПЛ-70- |
02, СФ-65С |
|
|
|
– грузоподъемныймомент, кН·м |
|
|
70 |
|
|
|
– максимальный вылетстрелы, м |
|
|
7,3 |
|
|
|
– угол поворотаколоны, град |
|
|
400 |
|
|
|
Снаряженнаямасса автомобиля, кг |
10 850 |
13 470 |
|
11 750 |
|
13 360 |
Распределение снаряженной массы |
автомобиля |
по осям, кг: |
|
|
||
– передняя ось |
3270 |
3930 |
|
3710 |
|
3900 |
– задняя тележка |
7580 |
9540 |
|
8040 |
|
9460 |
|
|
|
|
|
79 |
|
elib.pstu.ru
Окончание табл. 8.1
Параметры |
|
Базовое шасси |
|
||
КамАЗ- |
КамАЗ- |
КамАЗ- |
КамАЗ- |
||
|
53215 |
53228 |
53229 |
43118 |
|
Грузоподъемность, кг (м3) |
8 500 (10,6) |
10 530 (13,2) |
12 250 (15,3) |
7 450 (9,4) |
|
Полная масса автомобиля, кг |
19 350 |
24 000 |
24 000 |
20 815 |
|
Распределение полной массы |
автомобиля по |
осям, кг: |
|
|
|
– передняя ось |
4 220 |
6 000 |
6 000 |
4 240 |
|
– задняя тележка |
15 130 |
18 000 |
18 000 |
16 575 |
|
Длина перевозимого |
2,0...5,0 |
2,0...6,0 |
2,0...6,0 |
2,0...6,0 |
|
сортимента, м |
|||||
|
|
|
|
||
Габаритные размеры автомобиля |
, мм: |
|
|
|
|
– длина |
8 550 |
9 865 |
9 970 |
9 840 |
|
– ширина |
2 500 |
2 500 |
2 500 |
2 500 |
|
– высота |
3 700 |
3 680 |
3 590 |
3 900 |
|
– высота с грузом |
4 000 |
4 000 |
4 000 |
4 000 |
|
8.2. Автомобиль-сортиментовоз «Урал-4320-1912»
Автомобиль-сортиментовоз на базе автомобиля «Урал 4320-1912» (рис. 8.2) предназначен для перевозки сортиментов длиной от 4 до 6 м по дорогам общей сети и ведомственным лесовозным дорогам – магистралям, веткам с кратковременным заходом на временные дороги (усы), состояние которых позволяет автопоезду полной массы двигаться без потери проходимости. На задней части грузовой платформы автомобиля устанавливается манипулятор, который обслуживает автомобиль и прицеп.

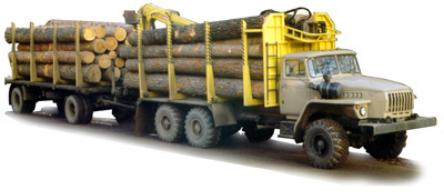

Рис. 8.2. Автомобиль-сортиментовоз «Урал-4320-1912»
