Системы автоматизированного проектирования. Примеры решения задач с
.pdf
Пример 15
Рис. 57. Схема нагружения и исходные данные: модуль упругости материала EX = 103e9 (103 ГПа).
Коэффициент Пуассона материала PRXY или NUXY = 0,25
61
Содержание командного файла:
/prep7
et,1,plane82
mp,ex,1,103e9
mp,nuxy,1,0.25
k,1,0,0
k,2,0.9,0
k,3,0.9,0.28
k,4,0.9,0.4
k,5,0.88,0.4
k,6,0.75,0.4
k,7,0.75,0.58
k,8,0.15,0.58
k,9,0.15,0.4
k,10,0,0.4
a,1,2,3,4,5,6,7,8,9,10
smrtsize,1
amesh,1
antype,static d,1,ux,0, , , ,uy d,10,ux,0, , , ,uy sfl,3,pres,33000 sfl,5,pres,14000 /solu
solve
62
Рис. 58. Конечно-элементная схема, исключение известных перемещений и приложение нагрузок
Рис. 59. Распределение суммарных перемещений, использована последовательность команд: General Postproc,
Plot results, Contour Plot, Nodal Solu, DOF Solution, Displacement vector sum, Deformed shape with undeformed edge, OK
63

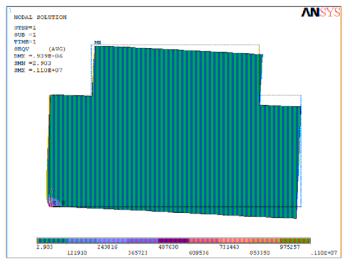

Рис. 60. Распределение эквивалентных напряжений по Мизесу, использована последовательность команд: General Postproc, Plot results, Contour Plot, Nodal Solu, Stress, von Mises stress, Deformed shape with undeformed edge, OK
64
Пример 16

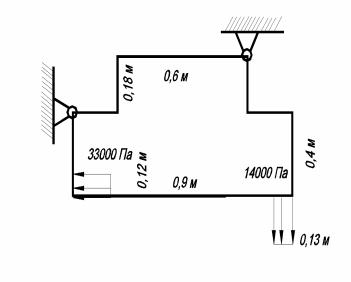

Рис. 61. Схема нагружения и исходные данные: модуль упругости материала EX = 103e9 (103 ГПа).
Коэффициент Пуассона материала PRXY или NUXY = 0,25
65
Содержание командного файла:
/prep7
et,1,plane82
mp,ex,1,103e9
mp,nuxy,1,0.25
k,1,0,0
k,2,0.77,0
k,3,0.9,0
k,4,0.9,0.4
k,5,0.75,0.4
k,6,0.75,0.58
k,7,0.15,0.58
k,8,0.15,0.4
k,9,0,0.4
k,10,0,0.12
a,1,2,3,4,5,6,7,8,9,10
smrtsize,1
amesh,1
antype,static d,6,ux,0, , , ,uy d,8,ux,0, , , ,uy sfl,2,pres,-14000 sfl,10,pres,-33000 /solu
solve
66
Рис. 62. Конечно-элементная схема, исключение известных перемещений и приложение нагрузок
Рис. 63. Распределение суммарных перемещений, использована последовательность команд: General Postproc,
Plot results, Contour Plot, Nodal Solu, DOF Solution, Displacement vector sum, Deformed shape with undeformed edge, OK
67

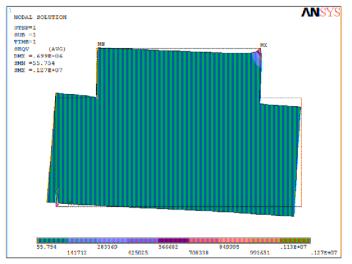

Рис. 64. Распределение эквивалентных напряжений по Мизесу, использована последовательность команд: General Postproc, Plot results, Contour Plot, Nodal Solu, Stress, von Mises stress, Deformed shape with undeformed edge, OK
68
Пример 17

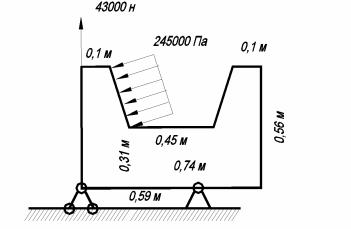

Рис. 65. Схема нагружения и исходные данные: модуль упругости материала EX = 116e9 (116 ГПа).
Коэффициент Пуассона материала PRXY или NUXY = 0,32
69
Содержание командного файла:
/prep7
et,1,plane82
mp,ex,1,116e9
mp,nuxy,1,0.32
k,1,0,0
k,2,0.59,0
k,3,0.74,0
k,4,0.74,0.56
k,5,0.64,0.56
k,6,0.595,0.31
k,7,0.145,0.31
k,8,0.1,0.56
k,9,0,0.56
a,1,2,3,4,5,6,7,8,9
smrtsize,1
amesh,1
antype,static
d,1,uy,0 d,2,ux,0, , , ,uy sfl,7,pres,245000 f,9,fy,43000 /solu
solve
70
