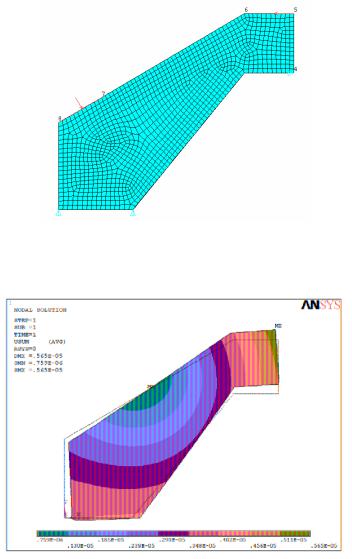

Рис. 26. Конечно-элементная схема, исключение известных перемещений и приложение нагрузок.
Сила F прикладывается по оси X
Рис. 27. Распределение суммарных перемещений, использована последовательность команд: General Postproc, Plot results, Contour Plot, Nodal Solu, DOF Solution,
Displacement vector sum, Deformed shape with undeformed edge, OK
31

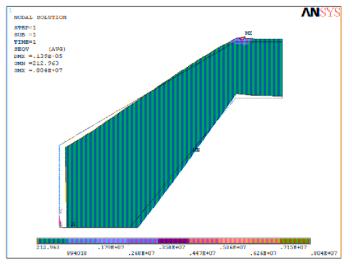

Рис. 28. Распределение эквивалентных напряжений по Мизесу, использована последовательность команд: General Postproc, Plot results, Contour Plot, Nodal Solu, Stress, von Mises stress, Deformed shape with undeformed edge, OK
32
Пример 8

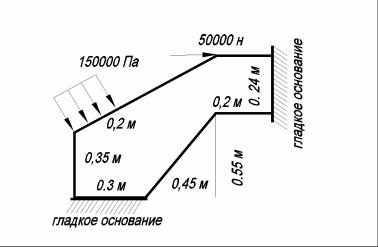

Рис. 29. Схема нагружения и исходные данные: модуль упругости материала EX = 210e9 (210 ГПа).
Коэффициент Пуассона материала PRXY или NUXY = 0,28
33
Содержание командного файла:
/prep7
et,1,plane82
mp,ex,1,210e9
mp,nuxy,1,0.28
k,1,0,0
k,2,0.3,0
k,3,0.75,0.55
k,4,0.95,0.55
k,5,0.95,0.79
k,6,0.75,0.79
k,7,0.173,0.451
k,8,0,0.35
k,9,0,0.12
l,1,2
l,2,3
l,3,4
l,4,5
l,5,6
l,6,7
l,7,8
l,8,1
al,1,2,3,4,5,6,7,8
smrtsize,1
amesh,1
antype,static dl,1, ,uy,0 dl,4, ,ux,0 f,6,fx,50000
sfl,7,pres,150000
/solu solve
34

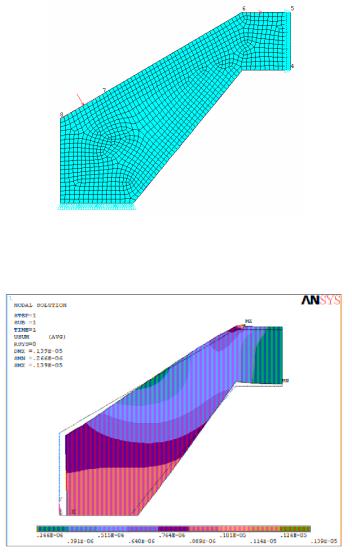

Рис. 30. Конечно-элементная схема, исключение известных перемещений и приложение нагрузок.
Сила F прикладывается по оси X
Рис. 31. Распределение суммарных перемещений, использована последовательность команд: General Postproc, Plot results, Contour Plot, Nodal Solu, DOF Solution,
Displacement vector sum, Deformed shape with undeformed edge, OK
35

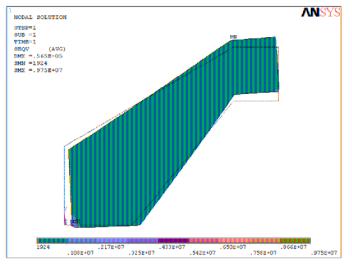

Рис. 32. Распределение эквивалентных напряжений по Мизесу, использована последовательность команд: General Postproc, Plot results, Contour Plot, Nodal Solu, Stress, von Mises stress, Deformed shape with undeformed edge, OK
36
Пример 9

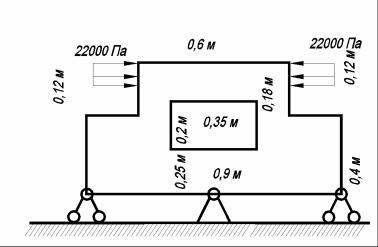

Рис. 33. Схема нагружения и исходные данные: модуль упругости материала EX = 70e9 (70 ГПа).
Коэффициент Пуассона материала PRXY или NUXY = 0,31
37
Содержание командного файла:
/prep7
et,1,plane82
mp,ex,1,70e9
mp,nuxy,1,0.31
k,1,0,0
k,2,0.45,0
k,3,0.9,0
k,4,0.9,0.4
k,5,0.75,0.4
k,6,0.75,0.46
k,7,0.75,0.58
k,8,0.15,0.58
k,9,0.15,0.46
k,10,0.15,0.4
k,11,0,0.4
k,12,0.275,0.25
k,13,0.625,0.25
k,14,0.625,0.42
k,15,0.275,0.42
a,1,2,3,4,5,6,7,8,9,10,11
l,12,13
l,13,14
l,14,15
l,15,12
al,12,13,14,15
asba,1,2
smrtsize,1
amesh,all
antype,static
d,1,uy,0 d,2,ux,0, , , ,uy d,3,uy,0 sfl,6,pres,22000 sfl,8,pres,22000 /solu
solve
38

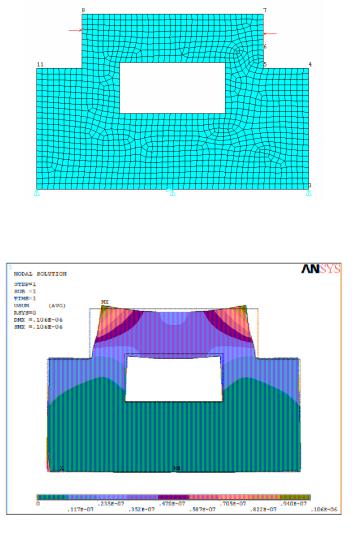

Рис. 34. Конечно-элементная схема, исключение известных перемещений и приложение нагрузок
Рис. 35. Распределение суммарных перемещений, использована последовательность команд: General Postproc, Plot results, Contour Plot, Nodal Solu, DOF Solution,
Displacement vector sum, Deformed shape with undeformed edge, OK
39

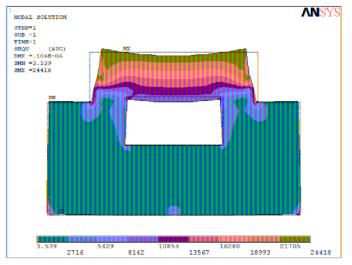

Рис. 36. Распределение эквивалентных напряжений по Мизесу, использована последовательность команд: General Postproc, Plot results, Contour Plot, Nodal Solu, Stress, von Mises stress, Deformed shape with undeformed edge, OK
