Пример 5
Рис. 17. Схема нагружения и исходные данные: модуль упругости материала EX = 210e9 (210 ГПа). Коэффициент Пуассона материала PRXY или NUXY = 0,28
21
Содержание командного файла:
/prep7
et,1,plane82
mp,ex,1,210e9
mp,nuxy,1,0.28
k,1,0,0
k,2,0.15,0
k,3,0.15,0.5
k,4,0.85,0.5
k,5,0.85,0.71
k,6,0.64,0.71
k,7,0.15,0.71
k,8,0,0.71
k,9,0,0.12
l,1,2
l,2,3
l,3,4
l,4,5
l,5,6
l,6,7
l,7,8
l,8,9
l,9,1
al,1,2,3,4,5,6,7,8,9
smrtsize,1
amesh,1
antype,static dl,1, ,uy,0, dl,9, ,ux,0 f,4,fx,-2200
sfl,6,pres,350000
/solu solve
22

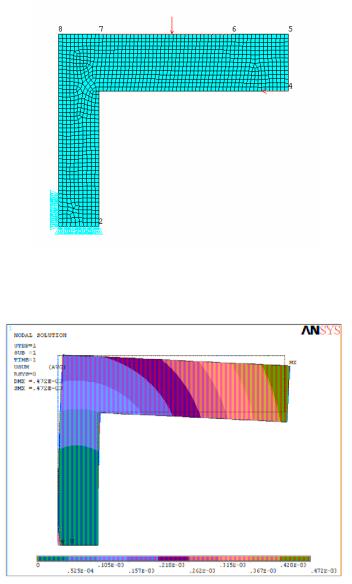

Рис. 18. Конечно-элементная схема, исключение известных перемещений и приложение нагрузок.
Сила F прикладывается по оси X
Рис. 19. Распределение суммарных перемещений, использована последовательность команд: General Postproc, Plot results, Contour Plot, Nodal Solu, DOF Solution,
Displacement vector sum, Deformed shape with undeformed edge, OK
23

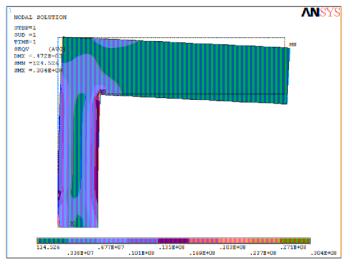

Рис. 20. Распределение эквивалентных напряжений по Мизесу, использована последовательность команд: General Postproc, Plot results, Contour Plot, Nodal Solu, Stress, von Mises stress, Deformed shape with undeformed edge, OK
24
Пример 6
Рис. 21. Схема нагружения и исходные данные: модуль упругости материала EX = 210e9 (210 ГПа). Коэффициент Пуассона материала PRXY или NUXY = 0,28
25
Содержание командного файла:
/prep7
et,1,plane82
mp,ex,1,210e9
mp,nuxy,1,0.28
k,1,0,0
k,2,0.3,0
k,3,0.75,0.55
k,4,0.95,0.55
k,5,0.95,0.79
k,6,0.75,0.79
k,7,0.173,0.451
k,8,0,0.35
k,9,0,0.12
l,1,2
l,2,3
l,3,4
l,4,5
l,5,6
l,6,7
l,7,8
l,8,1
al,1,2,3,4,5,6,7,8
smrtsize,1
amesh,1
antype,static
d,1,uy,0 d,2,ux,0, , , ,uy f,5,fx,-4000 sfl,7,pres,-150000 /solu
solve
26
Рис. 22. Конечно-элементная схема, исключение известных перемещений и приложение нагрузок.
Сила F прикладывается по оси X
Рис. 23. Распределение суммарных перемещений, использована последовательность команд: General Postproc, Plot results, Contour Plot, Nodal Solu, DOF Solution, Displacement vector sum, Deformed shape with undeformed edge, OK
27

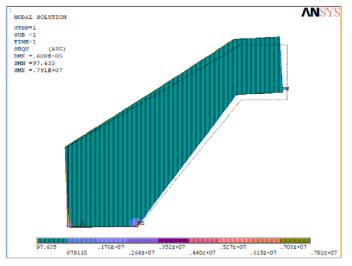

Рис. 24. Распределение эквивалентных напряжений по Мизесу, использована последовательность команд: General Postproc, Plot results, Contour Plot, Nodal Solu, Stress, von Mises stress, Deformed shape with undeformed edge, OK
28
Пример 7

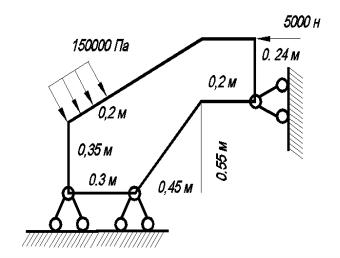

Рис. 25. Схема нагружения и исходные данные: модуль упругости материала EX = 210e9 (210 ГПа).
Коэффициент Пуассона материала PRXY или NUXY = 0,28
29
Содержание командного файла:
/prep7
et,1,plane82
mp,ex,1,210e9
mp,nuxy,1,0.28
k,1,0,0
k,2,0.3,0
k,3,0.75,0.55
k,4,0.95,0.55
k,5,0.95,0.79
k,6,0.75,0.79
k,7,0.173,0.451
k,8,0,0.35
k,9,0,0.12
l,1,2
l,2,3
l,3,4
l,4,5
l,5,6
l,6,7
l,7,8
l,8,1
al,1,2,3,4,5,6,7,8
smrtsize,1
amesh,1
antype,static
d,1,uy,0
d,2,uy,0
d,4,ux,0 f,5,fx,-5000 sfl,7,pres,150000 /solu
solve
