Системы автоматизированного проектирования. Примеры решения задач с
.pdf
Пример 10
Рис. 37. Схема нагружения и исходные данные: модуль упругости материала EX = 70e9 (70 ГПа).
Коэффициент Пуассона материала PRXY или NUXY = 0,31
41
Содержание командного файла:
/prep7
et,1,plane82
mp,ex,1,70e9
mp,nuxy,1,0.31
k,1,0,0
k,2,0.9,0
k,3,0.9,0.4
k,4,0.75,0.4
k,5,0.75,0.46
k,6,0.75,0.58
k,7,0.15,0.58
k,8,0.15,0.46
k,9,0.15,0.4
k,10,0,0.4
k,11,0,0.1
k,12,0.275,0.25
k,13,0.625,0.25
k,14,0.625,0.42
k,15,0.275,0.42
a,1,2,3,4,5,6,7,8,9,10,11
l,12,13
l,13,14
l,14,15
l,15,12
al,12,13,14,15
asba,1,2
smrtsize,1
amesh,all
antype,static dl,1, ,uy,0 dl,11, ,ux,0 sfl,5,pres,33000 sfl,7,pres,22000 /solu
solve
42

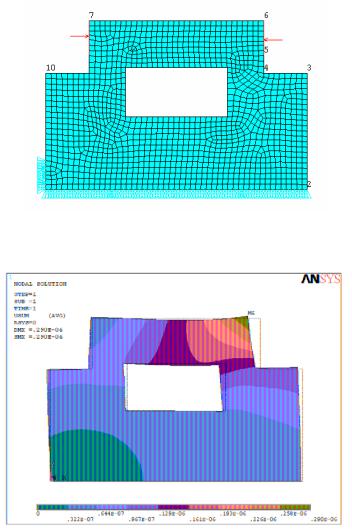

Рис. 38. Конечно-элементная схема, исключение известных перемещений и приложение нагрузок
Рис. 39. Распределение суммарных перемещений, использована последовательность команд: General Postproc, Plot results, Contour Plot, Nodal Solu, DOF Solution,
Displacement vector sum, Deformed shape with undeformed edge, OK
43

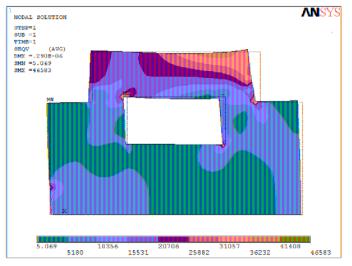

Рис. 40. Распределение эквивалентных напряжений по Мизесу, использована последовательность команд: General Postproc, Plot results, Contour Plot, Nodal Solu, Stress, von Mises stress, Deformed shape with undeformed edge, OK
44
Пример 11
Рис. 41. Схема нагружения и исходные данные: модуль упругости материала EX = 70e9 (70 ГПа).
Коэффициент Пуассона материала PRXY или NUXY = 0,31
45
Содержание командного файла:
/prep7
et,1,plane82
mp,ex,1,70e9
mp,nuxy,1,0.31
k,1,0,0
k,2,0.1,0
k,3,0.9,0
k,4,0.9,0.4
k,5,0.75,0.4
k,6,0.75,0.46
k,7,0.75,0.58
k,8,0.15,0.58
k,9,0.15,0.46
k,10,0.15,0.4
k,11,0,0.4
k,12,0.275,0.25
k,13,0.625,0.25
k,14,0.625,0.42
k,15,0.275,0.42
a,1,2,3,4,5,6,7,8,9,10,11
l,12,13
l,13,14
l,14,15
l,15,12
al,12,13,14,15
asba,1,2
smrtsize,1
amesh,all
antype,static dl,1, ,uy,0 dl,1, ,ux,0
sfl,6,pres,33000
sfl,8,pres,14000
/solu solve
46

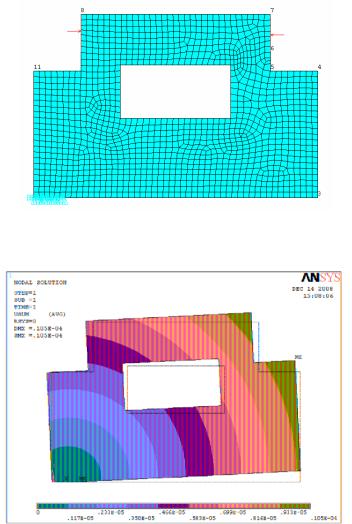

Рис. 42. Конечно-элементная схема, исключение известных перемещений и приложение нагрузок
Рис. 43. Распределение суммарных перемещений, использована последовательность команд: General Postproc,
Plot results, Contour Plot, Nodal Solu, DOF Solution, Displacement vector sum, Deformed shape with undeformed edge, OK
47
Рис. 44. Распределение эквивалентных напряжений по Мизесу, использована последовательность команд: General Postproc, Plot results, Contour Plot, Nodal Solu, Stress, von Mises stress, Deformed shape with undeformed edge, OK
48
Пример 12
Рис. 45. Схема нагружения и исходные данные: модуль упругости материала EX = 70e9 (70 ГПа).
Коэффициент Пуассона материала PRXY или NUXY = 0,31
49
Содержание командного файла:
/prep7
et,1,plane82
mp,ex,1,70e9
mp,nuxy,1,0.31
k,1,0,0
k,2,0.9,0
k,3,0.9,0.4
k,4,0.75,0.4
k,5,0.75,0.46
k,6,0.75,0.58
k,7,0.15,0.58
k,8,0.15,0.4
k,9,0.13,0.4
k,10,0,0.4
a,1,2,3,4,5,6,7,8,9,10
smrtsize,1
amesh,1
antype,static
d,1,ux,0
d,2,uy,0
d,10,ux,0
sfl,5,pres,33000
sfl,8,pres,14000
/solu solve
50
