Инженерная графика. Ч.1 (110

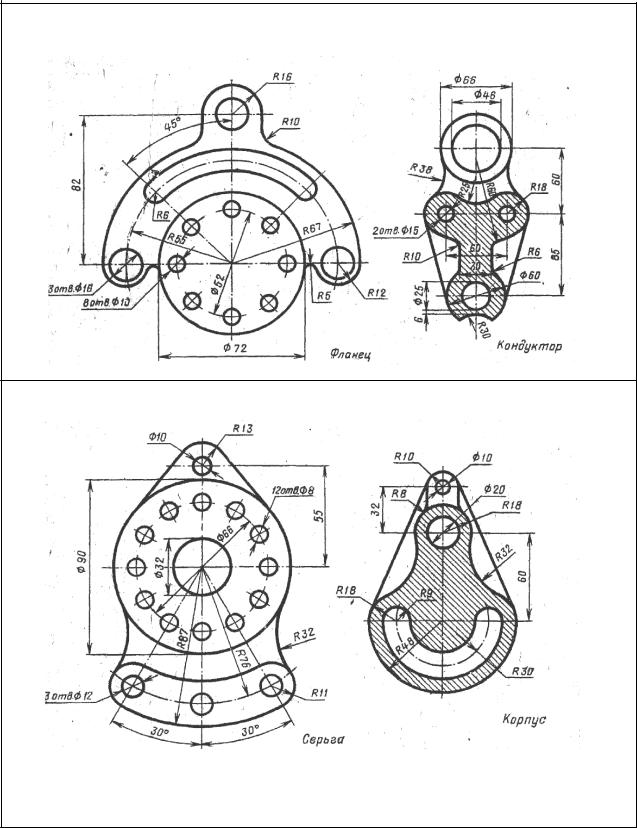

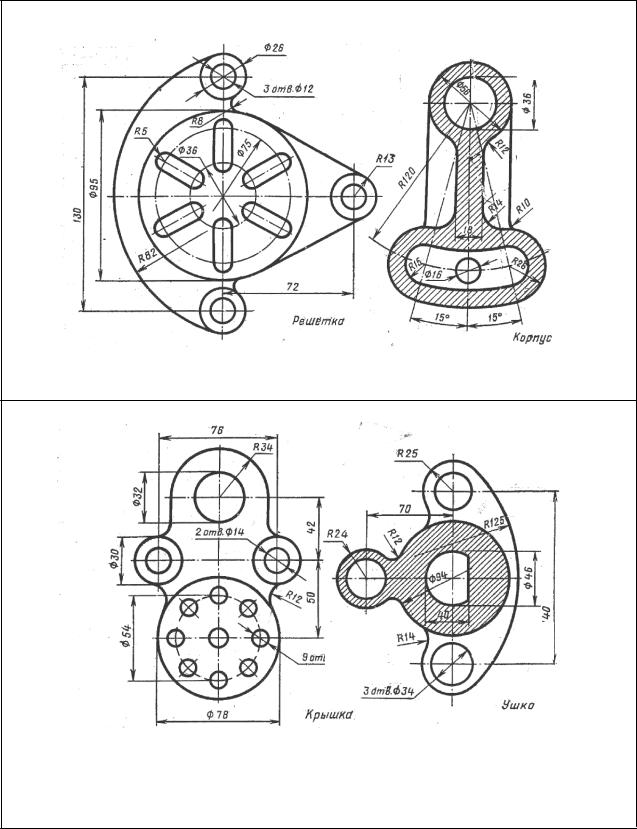

Чертеж контуров детали

Вариант 13

Вариант 14

Вычертить изображения контуров деталей и нанести размеры.

- 21 -

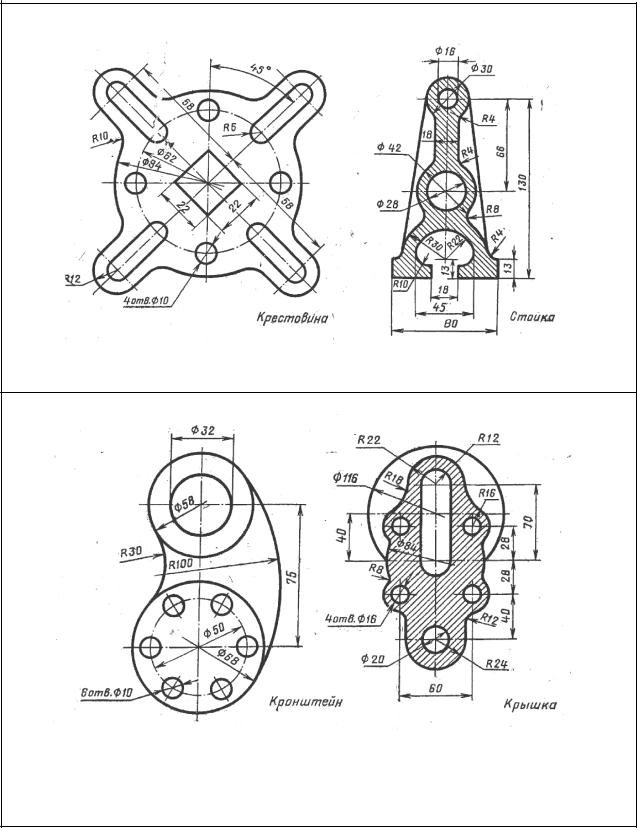

Чертеж контуров детали

Вариант 15

Вариант 16

Вычертить изображения контуров деталей и нанести размеры.

- 22 -

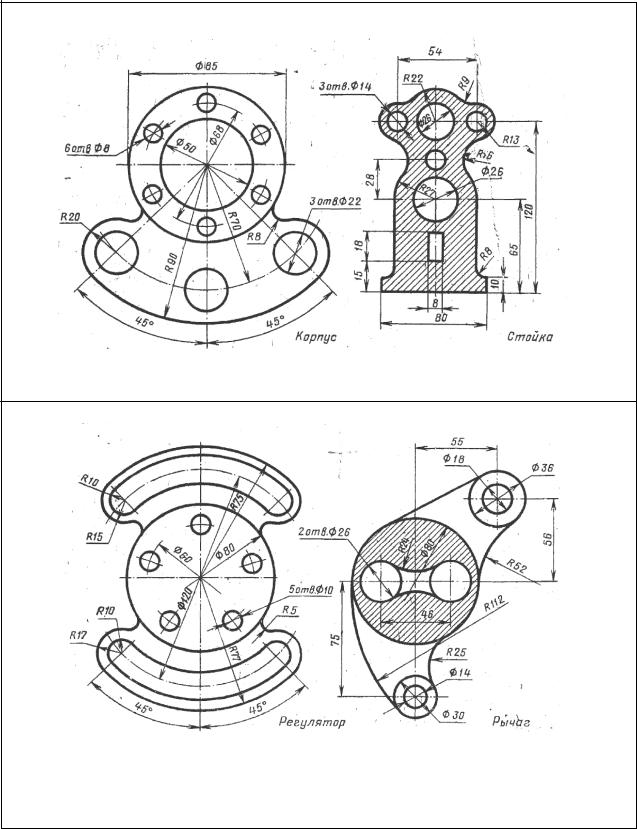

Чертеж контуров детали

Вариант 17

Вариант 18

Вычертить изображения контуров деталей и нанести размеры.

- 23 -

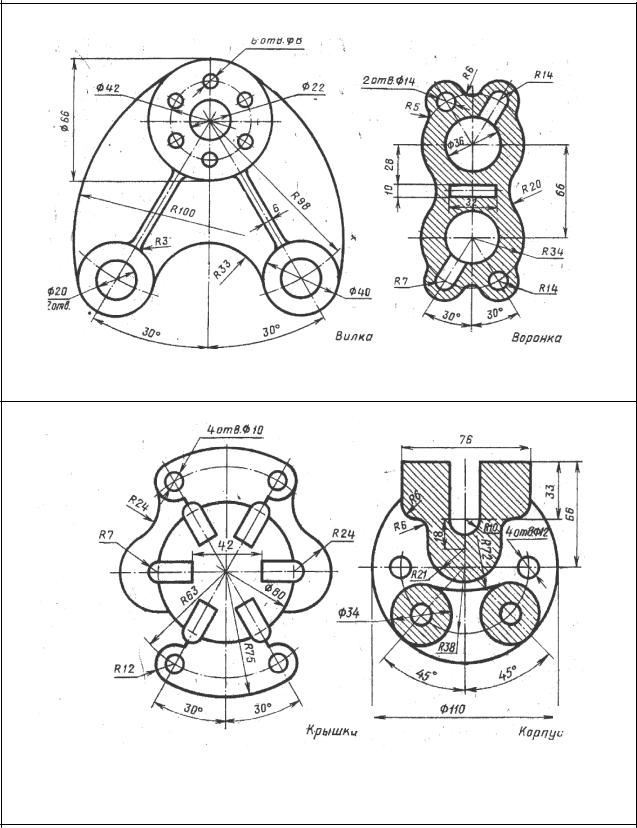

Чертеж контуров детали

Вариант 19

Вариант 20

Вычертить изображения контуров деталей и нанести размеры.

- 24 -

Оглавление Предисловие………………………………………………..3

Основные методические указания………………………..5

Задания……………………………………………………..9 Оглавление………………………………………………....25

Зарощин Евгений Борисович Столяров Алексей Николаевич

Сборник заданий по инженерной графике Часть 1

Методические указания по выполнению практических работ с заданиями по курсу «Инженерная графика» для студентов специальности 03.06.00 очной и заочной форм обучения.
