Основы конфигурирования маршрутизаторов (90

Рис. 2.6.

14.Конфигурирование статической маршрутизации по умолчанию. Чтобы сконфигурировать статическую маршрутизацию по умолчанию администратор может задать маршрутизацию для тупиковых маршрутизаторов, т.е. для маршрутизаторов A или D (рис.2.1).

В процессе конфигурирования маршрутизации по умолчанию, также как при статической маршрутизации, используют команду ip route, но в адресе и маске сети (и подсети) используют все нули, которые означают все сети и все

маски.

При конфигурировании маршрутизаторов A (или D) необходимо предварительно удалить все статические маршруты командой no и затем установить маршрут по умолчанию.

15.Конфигурирование статической маршрутизации по умолчанию на маршрутизаторе Router_А.

Кликнуть мышью на маршрутизатор Router_А. В появившемся окне выбрать режим CLI:

Router_А#config t

Router_А(config)#no ip route 192.168.20.0 255.255.255.0 200.5.5.2 Router_А(config)#no ip route 192.168.30.0 255.255.255.0 200.5.5.2 Router_А(config)#no ip route 192.168.40.0 255.255.255.0 200.5.5.2 Router_А(config)#no ip route 200.6.6.0 255.255.255.0 200.5.5.2 Router_А(config)#no ip route 200.7.7.0 255.255.255.0 200.5.5.2 Router_A(config)#ip route 0.0.0.0 0.0.0.0 200.5.5.2

Router_А(config)#exit

Проверку передачи данных осуществлять как в п.12,13.

Результат показать преподавателю! Объяснить в чем отличие полученных таблиц маршрутизации от таблиц п.11?

16.Конфигурирование статической маршрутизации с использованием выходного интерфейса.

Удалить на всех маршрутизаторах все статические маршруты, заданные ранее (пример удаления статического маршрута как в п.15 командой no).

Произвести конфигурирование всех маршрутизаторов в соответствии со следующим примером:

Кликнуть мышью на маршрутизатор Router_В. В появившемся окне выбрать режим CLI.

Router_B#config t

Router_В(config)#ip route 192.168.10.0 255.255.255.0 S1/2 Router_B(config)#ip route 192.168.30.0 255.255.255.0 S1/1 Router_B(config)#ip route 192.168.40.0 255.255.255.0 S1/1 Router_B(config)#ip route 200.7.7.0 255.255.255.0 S1/1 Router_D(config)#exit

17.Произвести верификацию конфигурации всех маршрутизаторов.

Результат показать преподавателю! Объяснить преподавателю, в чем отличие полученных таблиц маршрутизации от п.11.

Удалить на всех маршрутизаторах все статические маршруты по умолчанию, заданные ранее (пример удаления статического маршрута как в п.15 командой no).

Динамическая маршрутизация

18.Конфигурирование динамической маршрутизации. Чтобы сконфигурировать динамическую маршрутизацию администратор должен задать формальное описание сетей, которые непосредственно присоединены к данному маршрутизатору. Конфигурирование протокола RIP производится путем использования команды router rip и задания номеров непосредственно присоединенных сетей.

19.Конфигурирование протокола RIP на маршрутизаторе Router_А. Кликнуть мышью на маршрутизатор Router_А. В появившемся окне

выбрать режим CLI. Router_А#config t Router_А(config)#router rip

Router_A(config-router)#network 192.168.10.0 Router_A(config-router)#network 200.5.5.0 Router_А(config)#exit

Router_А#

20. Конфигурирование протокола RIP на маршрутизаторе Router_B. Кликнуть мышью на маршрутизатор Router_B. В появившемся окне

выбрать режим CLI. Router_B#config t Router_B(config)#router rip

Router_B(config-router)#network 192.168.20.0 Router_B(config-router)#network 200.5.5.0

Router_B(config-router)#network 200.6.6.0

21.Конфигурирование протокола RIP на маршрутизаторе Router_C. Кликнуть мышью на маршрутизатор Router_C. В появившемся окне выбрать режим CLI.

Router_C#config t Router_C(config)#router rip

Router_C(config-router)#network 192.168.30.0 Router_C(config-router)#network 200.6.6.0 Router_C(config-router)#network 200.6.6.0 Router_C(config)#exit

22.Конфигурирование протокола RIP на маршрутизаторе Router_D. Кликнуть мышью на маршрутизатор Router_D. В появившемся окне выбрать режим CLI.

Router_D#config t Router_D(config)#router rip

Router_D(config-router)#network 192.168.40.0 Router_D(config-router)#network 200.7.7.0 Router_D(config)#exit

23.Поверку передачи данных осуществлять как в п.13. Просмотр таблиц маршрутизации произвести по команде sh ip route, как в п.11.

24.Результат показать преподавателю! Прокомментировать все строки, символы и числа таблиц маршрутизации всех маршрутизаторов.

25.Выполнить команду sh run, прокомментировать распечатки всех

маршрутизаторов.

Лабораторная работа № 3.

Конфигурирование сетей с масками переменной длины. Конфигурирование динамической маршрутизации с использованием протоколов RIP-2, OSPF, EIGRP.

Цель работы: получение навыков конфигурирования сетей с масками переменной длины; освоить конфигурирование динамической маршрутизации по протоколу RIP; убедиться в возможной потере пакетов при использовании протокола, не поддерживающего маски переменной длины; освоить конфигурирование протокола RIP-2; убедиться в передаче данных без потерь через сети с масками переменной длины с помощью протокола RIP-2; освоить конфигурирование динамической маршрутизации по протоколам OSPF, EIGRP.

Рис. 3.1.

Каждому устройству сети (рис.3.1) назначить IP адрес, маску и шлюз, исходя из заданных адресов сетей (подсетей):

Подсеть 1 – 192.168.10.16/28 Подсеть 2 – 192.168.10.32/29 Подсеть 3 – 192.168.20.64/26 Подсеть 4 – 192.168.10.128/27 Подсеть 5 – 200.5.5.0/30 Подсеть 6 – 200.5.5.4/30.

Порядок выполнения работы:

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

1. Каждому оконечному устройству (компьютеру) присвоить индивидуальный IP адрес, стандартную маску и шлюз (IP адрес интерфейса ближайшего маршрутизатора) в соответствии с заданными адресами и префиксами подсетей. Для задания IP адресов компьютерам (оконечным устройствам), нужно кликнуть на него мышью, появиться окно (см. рис.1.10, 2.2). Из предложенного верхнего меню, выбрать «рабочий стол» (DescTop). Левый верхний значок дает настроить IPконфигурацию.

Выбрав в предложенном меню значок задать компьютеру IP адрес, маску и шлюз (первые три строчки). Например, компьютеру Host 1-1 задать параметры Рис.3.2:

Рис.3.2.

Вычислить адрес компьютера Host 1-n, если его адрес является последним в сети, и задать его. Аналогично задать IP-конфигурацию на остальных компьютерах.

2. Для конфигурирования интерфейсов маршрутизатора Router1 необходимо в режиме CLI набрать команды, используя маски переменной длины:

Router>enable

Router#conf t Router(config)#hostname Router_А Router_А(config)#int f0/0

Router_А(config-if)#ip add 192.168.10.17 255.255.255.240

Router_А(config-if)#no shutdown Router_А(config)#int f0/1

Router_А(config-if)#ip add 192.168.10.33 255.255.255.248

Router_А(config-if)#no shutdown Router_А(config)#int s1/1

Router_А(config-if)#ip add 200.5.5.1 255.255.255.252

Router_А(config-if)#clock rate 64000 Router_А(config-if)#no shutdown

Router_А(config-if)#exit

3. Для конфигурирования интерфейсов маршрутизатора Router2 необходимо в режиме CLI набрать команды:

Router>enable

Router#conf t Router(config)#hostname Router_В Router_B(config)#int f0/0

Router_B(config-if)#ip add 192.168.20.65 255.255.255.192

Router_B(config-if)# no shutdown Router_B(config-if)#int s1/1

Router_B(config-if)#ip add 200.5.5.5 255.255.255.252

Router_B(config-if)#clock rate 64000 Router_B(config-if)# no shutdown Router_B(config-if)#int s1/2

Router_B(config-if)#ip add 200.5.5.2 255.255.255.252

Router_B(config-if)# no shutdown Router_В(config-if)#exit

4. Для конфигурирования интерфейсов маршрутизатора Router3 необходимо в режиме CLI набрать команды:

Router>enable

Router#conf t Router(config)#hostname Router_С Router_С(config)#int f0/0

Router_С(config-if)#ip add 192.168.10.129 255.255.255.224

Router_С(сonfig-if)#no shutdown Router_С (config-if)#int s1/2

Router_С(config-if)#ip add 200.5.5.6 255.255.255.252

Router_С(config-if)#no shutdown Router_С(config-if)#exit

Конфигурирование динамической маршрутизации

5.Чтобы сконфигурировать динамическую маршрутизацию администратор должен задать формальное описание сетей, которые непосредственно присоединены к данному маршрутизатору. Конфигурирование протокола RIP производится путем использования команды router rip и сообщения протоколу номеров непосредственно присоединенных сетей или подсетей.

6.Конфигурирование протокола RIP на маршрутизаторе Router_А. Кликнуть мышью на маршрутизатор Router_А. В появившемся окне

выбрать режим CLI. Router_А#config t Router_А(config)#router rip

Router_A(config-router)#network 192.168.10.16 Router_A(config-router)#network 192.168.10.32

Router_A(config-router)#network 200.5.5.0 Router_А(config)#exit

Router_А#

7. Конфигурирование протокола RIP на маршрутизаторе Router_B. Кликнуть мышью на маршрутизатор Router_B. В появившемся окне

выбрать режим CLI. Router_B#config t Router_B(config)#router rip

Router_B(config-router)#network 192.168.20.64 Router_B(config-router)#network 200.5.5.0 Router_B(config-router)#network 200.5.5.4

8. Конфигурирование протокола RIP на маршрутизаторе Router_C. Кликнуть мышью на маршрутизатор Router_C. В появившемся окне выбрать режим CLI.

Router_C#config t Router_C(config)#router rip

Router_C(config-router)#network 192.168.10.128 Router_C(config-router)#network 200.5.5.4 Router_C(config)#exit

9. Проверка прохождения пакетов между компьютерами. Для передачи данных между компьютерами нужно кликнуть мышью на компьютер с IP адресом 192.168.20.66 (третья подсеть), выбрать в меню «рабочий стол» значок

«командная строка» . Появится окно командной строки Рис.3.3.

Рис. 3.3.

После значка нужно набрать команду ping 192.168.10.18, «ввод». Начнут передаваться данные между компьютерами. Рис. 3.4.

м Рис. 3.4.

Обратите внимание, что пакеты передаются не в полном объѐме, а через один. Это происходит потому, что протокол RIP не поддерживает маски переменной длины.

10.Результат покажите преподавателю. Дайте объяснение получившемуся результату, для чего выполнить команды sh ip route, sh run. Прокомментируйте таблицу маршрутизации и распечатку sh run.

11.Для работы с подсетями, с применением масок переменной длины может использоваться протокол RIP-2. Для его конфигурирования необходимо ввести последовательность команд:

Router_А#config t

Router_А(config)#router rip

Router_A(config-router)#version 2

Router_A(config-router)#no auto-summary

Последняя команда вводится для того, чтобы не было автоматического суммирования маршрутов, которое в данной сети приведет к нарушению маршрутизации. Аналогичную процедуру необходимо проделать на всех маршрутизаторах.

12. Проверьте работоспособность сети с использованием команд ping, traceroute и tracert.

13. Результат покажите преподавателю. Дайте объяснение получившемуся результату. Выполните команды sh ip route, sh run на

каждом маршрутизаторе. Прокомментируйте таблицы маршрутизации и распечатку команды sh run.

Протокол OSPF

Составная сеть (рис.3.1) может быть интерпретирована, как область area 0. При конфигурировании протокола OSPF необходимо задать номер процесса

(по умолчанию 1) и адреса непосредственно присоединенных сетей с их масками переменной длины (в инверсной форме). При этом для каждой сети указывается номер области (по умолчанию area 0).

Если ранее использовался протокол RIP, то нужно его отменить с помощью команды no router rip на всех маршрутизаторах и задать протокол

OSPF.

14.Конфигурирование протокола OSPF на маршрутизаторе Router_А. Кликнуть мышью на маршрутизатор Router_А. В появившемся окне выбрать режим CLI.

Router_А#config t Router_А(config)#no router rip Router_A(config)#router ospf 1

Router_A(config-router)#network 192.168.10.16 0.0.0.15 area 0 Router_A(configrouter)#network 192.168.10.32 0.0.0.7 area 0

Router_A(config-router)#network 200.5.5.0 0.0.0.3 area 0

Router_A(config-router)#exit Router_A(config)#exit

Конфигурирование протокола OSPF на маршрутизаторе Router_В. Кликнуть мышью на маршрутизатор Router_B. В появившемся окне выбрать режим CLI.

Router_B#config t Router_B(config)#no router rip Router_B(config)#router ospf 1

Router_B(config-router)#network 192.168.20.64 0.0.0.63 area 0 Router_B(configrouter)#network 200.5.5.0 0.0.0.3 area 0

Router_B(config-router)#network 200.5.5.4 0.0.0.3 area 0

Router_A(config-router)#exit Router_A(config)#exit

Конфигурирование протокола OSPF на маршрутизаторе Router_С. Кликнуть мышью на маршрутизатор Router_C. В появившемся окне выбрать режим CLI.

Router_C#config t Router_C(config)#no router rip Router_C(config)#router ospf 1

Router_C(config-router)#network 192.168.10.128 0.0.0.31 area 0 Router_C(configrouter)#network 200.5.5.4 0.0.0.3 area 0

Router_A(config-router)#exit Router_A(config)#exit

15.Проверка работоспособности сети. Для передачи данных между компьютерами нужно кликнуть мышью на компьютер с IP адресом 192.168.20.66 (третья подсеть), выбрать в меню «рабочий стол», значок

«командная строка», набрать команду ping 192.168.10.18, «ввод». Начнут передаваться данные между компьютерами. Рис. 3.5.

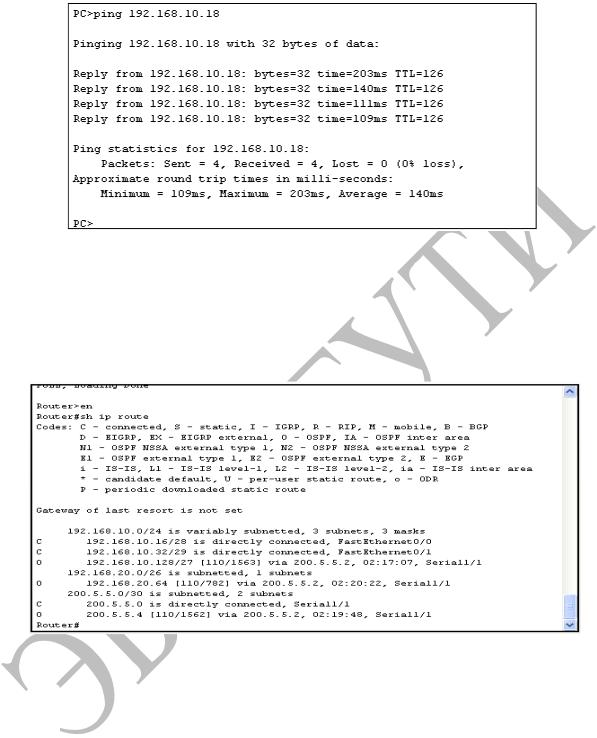

Рис. 3.5.

Обратите внимание, что пакеты передаются в полном объѐме.

16. Верификация (проверка) динамической маршрутизации производится командами show ip route и show running-config. Например, по команде show ip route отображается таблица маршрутизации Рис 3.6:

Рис. 3.6

17. Результат покажите преподавателю. Дайте объяснение получившемуся результату. Выполните команды sh ip route, sh run на

каждом маршрутизаторе. Прокомментируйте таблицы маршрутизации и распечатку команды sh run.

Протокол EIGRP

18.Для работы с подсетями, с применением масок переменной длины используется также протокол EIGRP. Если ранее использовался протокол OSPF, то нужно его отменить с помощью команды no router OSPF на всех маршрутизаторах и задать протокол EIGRP.

19.Конфигурирование протокола EIGRP на маршрутизаторе Router_А. В режиме CLI создать следующую конфигурацию:

Router_А#config t
