Описание лабораторного стенда

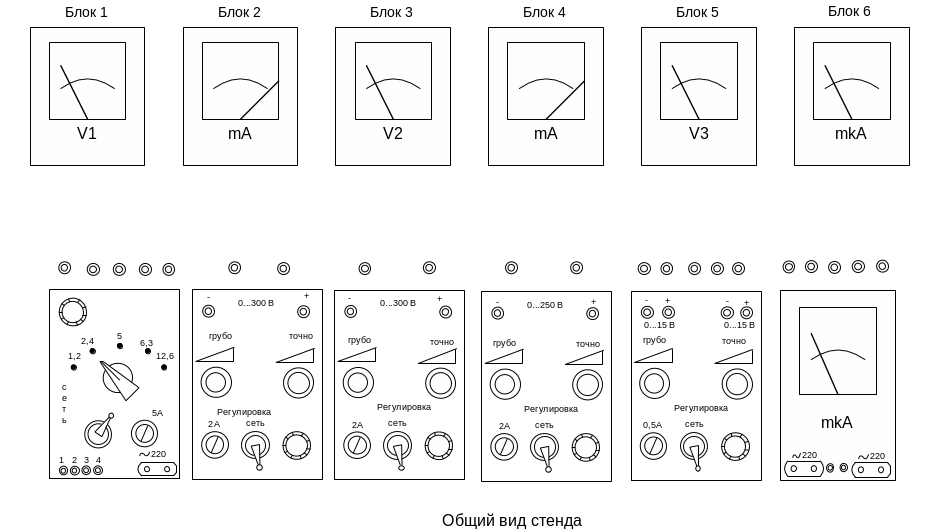

Лаборатория оборудована однотипными универсальными измерительными стендами, содержащими источники питания, контрольно-измерительные приборы и монтажные шасси. Общий вид стенда приведён на рисунке.
Питание стенда осуществляется от сети переменного тока с частотой 50 Гц и напряжением 220 В. Измерительные приборы снабжены выносными клеммами на передней панели щита. Блок 1 содержит: понижающий трансформатор 220/1,2; 2,5; 5,0; 6,3; 12,6 В; тумблер включения стенда, розетку для подключения приборов; вольтметр VIM-366: 0-30, 75, 150, 300 В.
Блок 2 содержит источник питания 0-300 В, 200 мА, нестабилизированный; регулировочные потенциометры “грубо”, “точно” расположены на передней панели блока. Миллиамперметр М367: 0-100 мА.
Блок 3 содержит источник питания нестабилизированный 0-300 В, 200 мА с регулировочными потенциометрами “грубо”, “точно”, выведенными на переднюю панель, вольтметр М367: 0-300 В.
Блок 4 включает в себя источник питания стабилизированный 0-250 В, 75 мА с регулировочными потенциометрами “грубо”, “точно”, выведенными на переднюю панель, миллиамперметр М367: 0-75 мА.
Блок 5 содержит два стабилизированных источника питания 1,0-15 В, 100 мА, с регулировочными потенциометрами, выведенными на переднюю панель, вольтметр М366: 0-1,5; 3,0; 7,5; 15 В.
Блок 6 содержит два микроамперметра: с шунтом, увеличивающим его пределы до 10 мА М366: 0-75; 150; 300; 750 мкА, и М265 М: 0-100 мкА с шунтом, увеличивающим его пределы до 20 мА. На переднюю панель блока выведены две розетки для подключения приборов.
Каждый стенд оснащён монтажным шасси с гнёздами или панелями для включения исследуемых приборов и гнёздами для коммутации исследуемого прибора с источниками питания и контрольно-измерительными приборами. Монтажное шасси и комплект соединительных проводов расположены на столе стенда.
Для исследования температурных свойств полупроводниковых приборов на рабочем месте устанавливается термостат ШСУ.
Методика проведения лабораторных работ
При подготовке к работе студент должен:
1) ознакомиться с содержанием работы и изучить теоретические положения, на которых данная работа базируется;
2) продумать методику снятия зависимостей, указанных в описании. Следует внимательно проследить по схеме, каким образом будет изменяться исходная величина, как она регулируется и каким образом будет отсчитываться исследуемая величина;
3) ознакомиться с исследуемым полупроводниковым прибором, его паспортными данными.
При выполнении работы студент обязан:
1) ознакомиться с рабочим местом; установить наличие необходимой аппаратуры, соединительных проводов, источников питания и вспомогательных приборов;
2) выбрать соответствующую измерительную аппаратуру, определить пределы измерения, используя справочные данные и задание на исследование;
3) самостоятельно определить число отсчетов, необходимых для правильного воспроизведения исследуемой зависимости. На тех участках, где исследуемая величина резко изменяется или ее изменениям соответствуют особые точки (максимум, минимум, перегиб и т.п.), надо брать точки отсчета чаще, чем на тех участках, где исследуемая величина изменяется мало;
4) собрать электрическую схему исследования. В процессе выполнения лабораторной работы необходимо произвести записи, проанализировать их и представить на проверку преподавателю;
5) к следующей лабораторной работе необходимо представить отчет по предыдущей работе. Отчет по работе аккуратно оформляется. Схемы вычерчиваются в соответствии с требованиями ЕСКД, графики выполняются на миллиметровой бумаге. На графике наносятся экспериментальные точки, по ним проводится плавная кривая;
6) полученные зависимости необходимо сравнить со справочными и сделать необходимые выводы и расчеты по проделанной работе.
