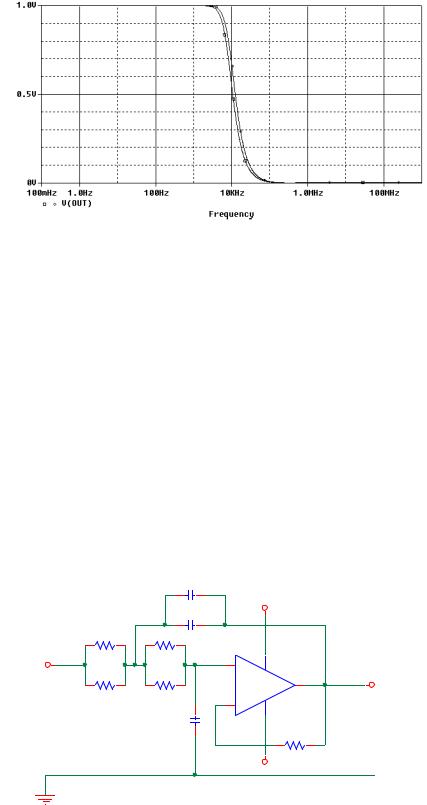

Расчеты АЧХ на наихудший случай при изменении параметров резисторов и конденсаторов в сторону увеличения представлены на рис. П3.21.
Рис. П3.21. АЧХ схемы ФНЧ при анализе на наихудший случай и точности конденсаторов 10% и резисторов - 5%
На рис. П3.21 представлены две АЧХ, одна из которых соответствует вычислениям при номинальных параметрах, а другая в наихудшем случае распределения параметров.
Итогом рассмотрения полученных характеристик может являться заключение о том, что при таком разбросе параметров резисторов и конденсаторов схема ФНЧ с достаточно высокой степенью вероятности не обеспечивает требуемые характеристики.
Замена конденсаторов на 5% по точностным параметрам и резисторов на 1%, позволяет получить более стабильные характеристики и удовлетворительные параметры схемы.
Итак, получены следующие характеристики и особенности работы схемы:
•схема ФНЧ в целом устойчива к вариации параметров резисторов и конденсаторов;
•для обеспечения требуемых характеристик работы схемы необходимо применять резисторы с разбросом параметров не более 1% и конденсаторов не более 5%.
6. Итоговый вариант схемы ФНЧ и его характеристики
Итоговый вариант схемы ФНЧ представлен на рис. П3.22.
C2-1
|
|
1nF |
|
+15 |
|
|
|
C2-2 |
|
|
|
|
R1-1 |
R2-1 1nF LM324 |
4 |
||
IN |
27K |
27K |
3 |
|
V+ |
|
|
+ |
|||
|
R1-2 |
R2-2 |
|
||
|
|
|
|
||
|
27K |
27K |
2 |
|
V- |
|
|
|
- |
||
|
|
C1 |
|
||
|
|
|
|
|
|
|
|
1nF |
U1A |
11 |
|
|
|
|
|
||
|
|
|
|
-15 |
|
OUT |
1 |
Out |
OUT |
|
|
Rf b
1K
0
Рис. П3.22. Итоговый вариант схемы активного фильтра
191
В результате проектирования схемы активного фильтра обеспечены все исходные требования к параметрам устройства.
Схема ФНЧ обеспечивает следующие основные характеристики и имеет следующие особенности работы (в дополнение и уточнение к исходным).
Коэффициент усиления схемы G=1. Частота среза fC≈8,3 кГц.
Крутизна характеристики ФНЧ (крутизна АЧХ) -40 дБ/декада.
Задержка распространения сигналов вблизи частоты среза соответствует фазовому углу (фазовому сдвигу) в 90°.
Задержка распространения сигналов в ВЧ-области спектра приближается к величинам, соответствующих фазовому углу 180°.
Оценка пиковых значений шумов схемы показывает их величину до 900 мкВ в полосе до 10 МГц и до 7 мВ в диапазоне до 1 ГГц, при этом уровень собственных шумов ФНЧ на входе в АЦП с разрядностью 10-12 представляется удовлетворительным. За счет снижения величины сопротивления Rfb можно уменьшить уровень шумов на выходе ФНЧ менее 0,25 мВ (пиковые значения) в полосе до 1 МГц.
Снижение уровня собственных шумов схемы возможно путем уменьшения величины резистора Rfb до 1 кОм.
Итоговое число достоверных разрядов АЦП с учетом влияния собственных шумов схемы ФНЧ может составлять более чем 12 разрядов.
Итоговое число достоверных разрядов АЦП с учетом влияния нелинейные искажения за счет передаточных характеристик схемы может приводить к ограничению числа достоверных разрядов АЦП до 12 для сигналов при работе с частотами сигналов вблизи частоты среза ФНЧ и амплитудой 2,5 В.
Выбранная схема ФНЧ в целом достаточно устойчива к вариации параметров резисторов и конденсаторов.
Для обеспечения требуемых характеристик работы схемы необходимо применять резисторы с разбросом параметров не более 1% и конденсаторов не более 5%.
Рекомендацией по работе АЦП может являться повышение частоты дискретизации от 16,6 кГц до 50-60 кГц.
192
