Трехмерные карты

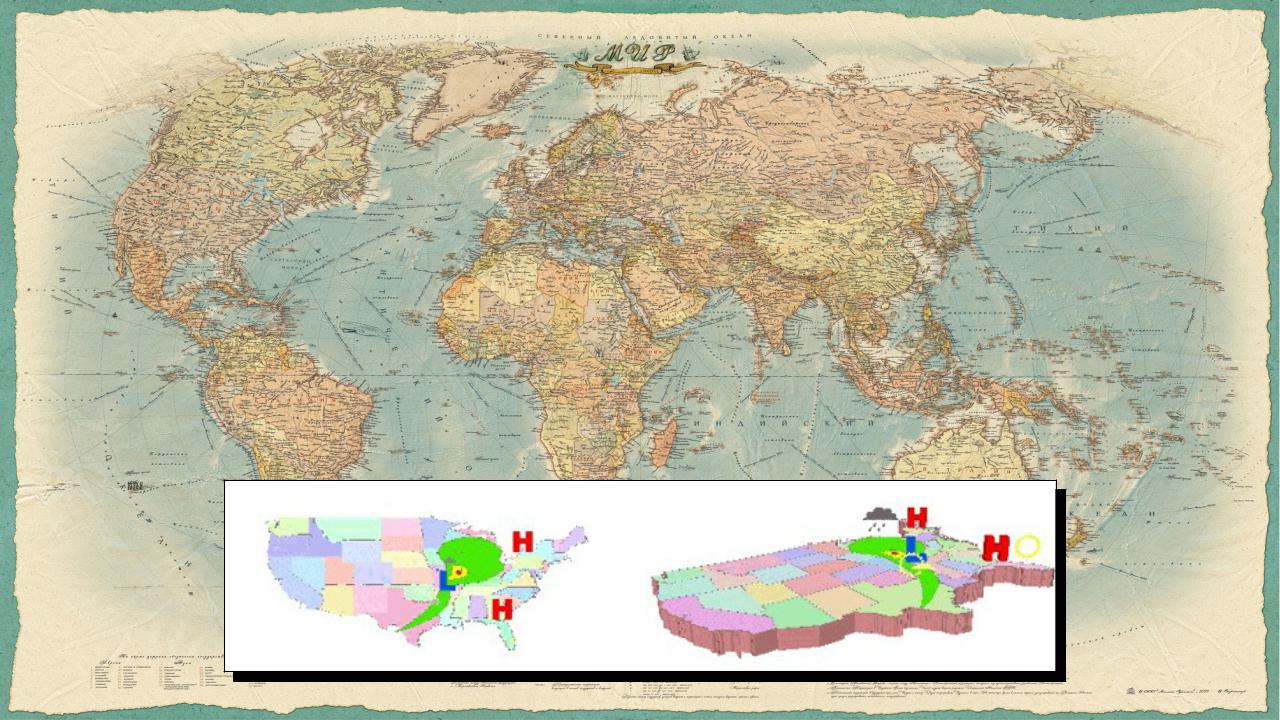

С помощью 3D символов можно 3D карты. Использующиеся на таких картах 2D символы берутся за основу для отображения 3D символов. Например, точки могут отображаться в виде сфер, линии в виде полос, а полигоны – как текстурированные объекты. Кроме того, вы можете выбрать 3D Шрифтовой маркер для отображения шрифтовых знаков в 3D. Вы можете использовать эти 3D-виды для того, чтобы добавить в ваши карты новые перспективы.
3D стили
Стили являются подборкой заранее заданных цветов и символов, которые позволяют соблюдать картографические стандарты и обеспечивают единообразное оформление 3D-документов.
Стили помогают определять не только способ отображения данных, но также внешний вид и расположение символов, добавляемых в документ. В стилях хранятся цвета, символы и их параметры. Каждый раз, когда вы выбираете и применяете определенный символ, вы используете часть стиля.
Стилями являются наборы символов с заданными характеристиками. Эти символы разделены по тематическим категориям, затем сохранены с различными параметрами, такими как размер и цвет, что облегчает их использование. 3D-стили используются так же, как и 2D-стили, но содержат 3D символы, обычно использующиеся в 3D Analyst. Кроме того, в стилях можно хранить информацию о реальных размерах объекта.
3D Analyst поставляется с множеством готовых к использованию 3D-стилей, например: ArcScene Basic, 3D Street Furniture и 3D Billboards. В них содержатся как простые геометрические фигуры, так и геотипические модели.
Создание собственных стилей
Также вы можете создавать свои собственные символы, а затем создавать свои стили, содержащие эти символы. Имеется возможность создавать новые стили на основе имеющихся символов. По умолчанию папка ESRI Styles расположена в директории установки ArcGIS в подпапке \Styles.
Стили являются удобным способом хранения символов, которые используются чаще всего. 3D Analyst предоставляет стили, которые помогают работать с символами в наиболее часто использующихся сценариях, а также предлагает возможности для создания собственных стилей с использованием имеющихся или импортированных символов.
Программа ArcGIS ArcGlobe
ArcGlobe является приложением для 3D визуализации, которое позволяет просматривать большой объем ГИС данных на глобусе.
ArcGlobe предлагает новый, уникальный способ просмотра и анализа ГИС данных. Данные, имеющие пространственную привязку, помещаются на трехмерную поверхность глобуса, что позволяет увидеть их истинное геодезическое положение. Глобусом можно управлять, изучать и анализировать данные, как всего глобуса, так и отдельных регионов. Можно просматривать данные в глобальном экстенте и увеличивать до высокоточных местных данных. ArcGlobe позволяет легко обрабатывать объемные данные, сохраняя при этом всю информацию, которая в них содержится. ArcGlobe эффективно отображает растровые данные и позволяет выполнять запросы к ним, имеет возможность работы с базой геоданных ArcGIS и поддерживает анализ в среде геообработки.
ArcGlobe является частью Дополнительный модуль ArcGIS 3D Analyst. Это приложение создано для работы с очень большими наборами данных и позволяет выполнять визуализацию растровых и векторных данных. Оно основано на системе глобального отображения, в котором все данные, организованные в листы, проецируются в глобальную проекцию CUBE и отображаются при меняющемся уровне детализации (level of detail – LOD). Для увеличения производительности используется кэширование данных, при котором происходит структуризация и копирование данных в отдельные листы LOD. Векторные данные полностью растеризуются и отображаются в соответствии с ассоциированным LOD, который обеспечивает быстрые отображение и навигацию.
Визуализация 3D данных
Дополнительный модуль ArcGIS 3D Analyst позволяет драпировать изображения или векторные данные на поверхность, а также вытягивать векторные объекты в направлении от поверхности, создавая таким образом линии, стены и объемные фигуры. Использование 3D символов позволяет сделать отображение ГИС данных более реалистичным и создать высококачественную анимацию для демонстрации или распространения.
Вы можете просматривать сцену с различных точек обзора, используя разные средства просмотра, и менять параметры 3D слоев, чтобы отображать тени или делать их полупрозрачными.
Можно изменить параметры глобуса, чтобы задать:
•Вертикальное вытягивание рельефа
•Фоновый цвет неба
•Положение солнца над глобусом
