3. Описание структурной схемы

Рисунок 10 – Структурная схема электростанции

Описание структурной схемы:

• В структурной схеме представлены распределительные устройства: распределительное устройство высшего напряжения U=220 кВ, распределительное устройство среднего напряжения U=110 кВ.

• В структурной схеме представлены три турбогенератора: G₁ с номинальной мощностью P_G1=100 МВт, G₂ с номинальной мощностью P_G2= 63 МВт и G₃ с номинальной мощностью P_G3=63 МВт

• В структурной схеме подключение генераторов к распределительному устройству осуществляется по схеме блока: генератор – двухобмоточный трансформатор (с генераторным выключателем).

• Связь между распределительными устройствами осуществляется через два двухобмоточных автотрансформатора AТ₁ и AТ₂.

4. Описание продолжительных режимов. Расчет режимов максимальной нагрузки кэс: нормальный и ремонтный Описание продолжительных режимов

Нормальный режим – это такой режим работы электротехнического устройства, при котором значения его параметров не выходят за пределы, допустимые при заданных условиях эксплуатации.

Ремонтный режим – это режим плановых профилактических и капитальных ремонтов (например, одного из АТ связи). В ремонтном режиме часть элементов электроустановки отключена, поэтому на оставшиеся в работе элементы ложится повышенная нагрузка.

Послеаварийный режим – это режим, в котором часть элементов электроустановки вышла из строя или выведена в ремонт вследствие аварийного (непланового) отключения. При этом режиме возможна перегрузка оставшихся в работе элементов электроустановки (пример для ЭСТ: отключение самого мощного блока от РУ, отключение самого мощного генератора от ГРУ).

Расчет продолжительных режимов

В таблице 6 представлены возможные режимы работы КЭС.

Таблица 6 Описание продолжительных режимов

Название режима	Описание
Нормальные режимы
Режим максимальных нагрузок	Расчёт максимальных нагрузок на РУ ТЭС
Режим минимальных нагрузок на РУСН	Снижение нагрузки на РУСН
Утяжеленные режимы
Послеаварийный режим на РУСН	Отключение самого мощного генератора от РУСН
Ремонтный режим РУ ВН – РУ СН	Отключение одного из трансформаторов связи РУ ВН – РУСН

Рисунок 11 – Структурная схема электростанции с обозначением перетоков мощностей для расчета режимов

Аналитический расчет режима максимальных нагрузок

1. Значения полных мощностей для внешних потребителей и генераторов – из баланса мощностей

2. Полные мощности для внутренних потребителей:

3. Перетоки полных мощностей через трансформаторы на основе уравнений баланса мощностей для узлов электростанции

4. Перетоки через трансформаторы связи (баланс мощностей на РУСН)

Аналитический расчет ремонтного режима для максимальных нагрузок

AT2 – ремонт

Перетоки через двухобмоточные трансформаторы Т1, Т2, автотрансформаторы связи АТ1, АТ2 представлены в таблице 7.

Таблица 7 Перетоки полной мощности через трансформаторы

Режим	Перетоки полной мощности , МВА	, МВА
Режим максимальных нагрузок
Ремонтный режим

Произведём расчёт тех же режимов в программе и сравним результаты.

Заполним исходные данные, представленные выше, в программе:

Заполним исходные данные, представленные выше, в программе:

Рисунок 12 – Задание параметров генераторов КЭС

Рисунок 13 – Задание параметры нагрузки РУ

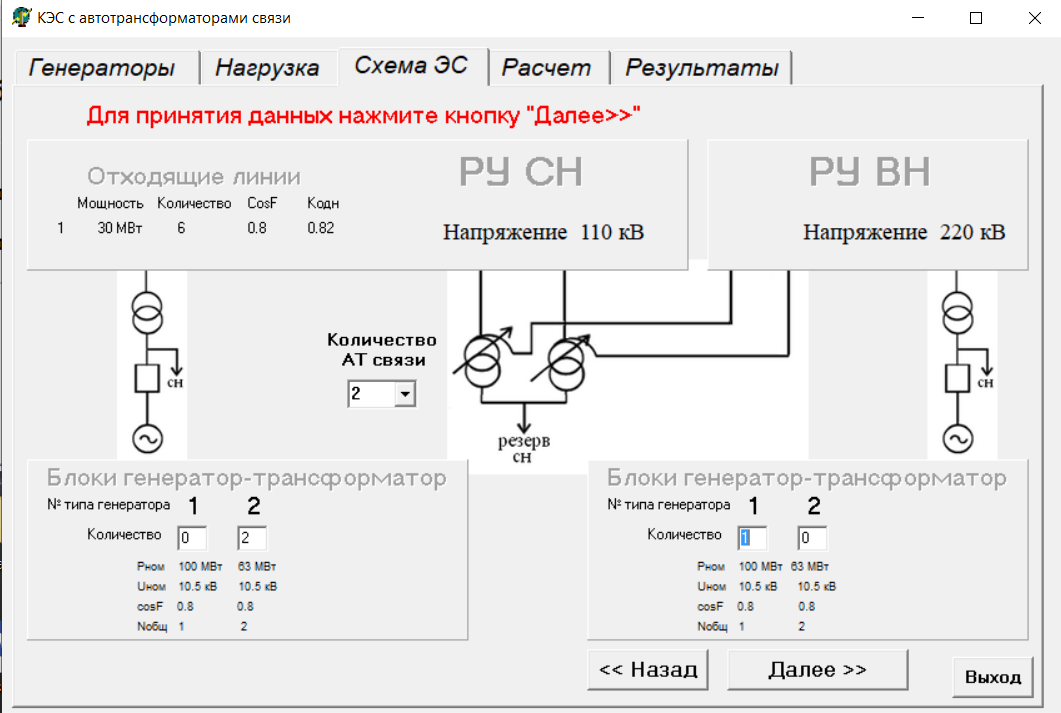

Рисунок 13 – Указание количества блоков генератор-трансформатор на РУ СН и РУ ВН

Рисунок 14 – Окно выбора режимов расчёта

Рисунок 15 – Расчет режима максимальных нагрузок для нормального и утяжеленного режимов АТ

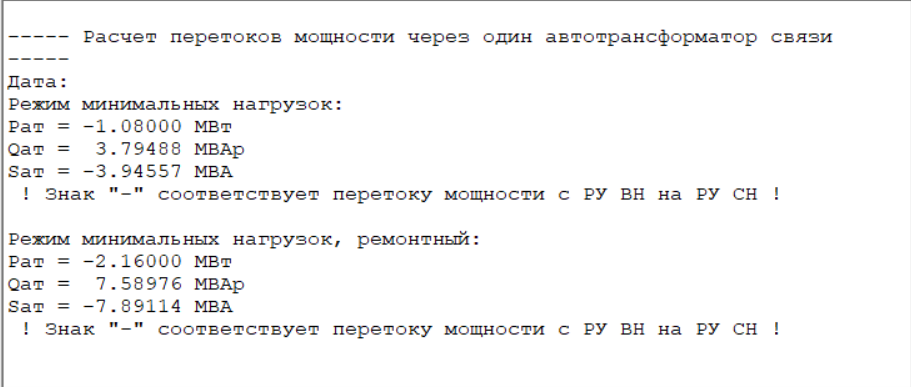

Рисунок 16 – Расчет режима минимальных нагрузок для нормального и ремонтного режимов работы АТ

Рисунок 17 – Расчет послеаварийного режима

(режим максимальных нагрузок)

В результате было замечено, что в ремонтном режиме, расчётная мощность равна удвоенной расчётной мощности в режиме максимальных нагрузок (в ремонтном режиме перетоки в два раза больше). Это связанно с тем, что в ремонтном режиме один из трансформаторов связи отсутствует.

Программный и аналитические расчеты сходятся, что говорит о достоверности выполненных действий.
