Тема 1. Исследование неразветленной цепи переменного тока. Резонанс напряжений

Цель работы: 1) изучить процессы в цепи переменного тока, состоящей из последовательно соединенных катушки и конденсатора;

2) изучить явление резонанса напряжений и условия, при которых оно наблюдается;

3) освоить методику построения векторных диаграмм для цепи с последовательным соединением элементов.

Приборы и оборудование

Работа выполняется на универсальном стенде, где установлен лабораторный автотрансформатор (ЛАТР) и необходимые приборы. Индуктивная катушка и батарея конденсаторов с регулируемой (с помощью выключателей) емкостью находятся на столе. Электрическая цепь собирается с помощью комплекта проводов в соответствии со схемой соединений (рис.1).

Контрольные вопросы

Вопрос 1. Нарисовать схему замещения электрической цепи. Объяснить какие процессы отражают элементы этой схемы.

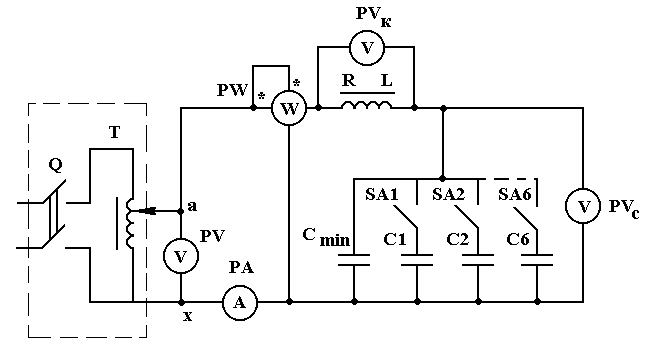

Ответ 1: Каждое ЭТ устройство заменяют его условным (согласно ГОСТ) изображением. Такие схемы называются принципиальными. Принципиальная схема лабораторной установки представлена на рис.1.

Рис.1

Для количественного расчета цепи необходимо иметь схему замещения. В схеме замещения ЭТ устройство заменяют ее идеальным образом, передающим его основные свойства (электрические и энергетические характеристики). Так как индуктивная катушка обладает активным и индуктивным сопротивлениями, то на схеме замещения этой цепи (рис.2), катушка представлена в виде 2-х последовательно соединенных элементов – резистора R и индуктивности L , а батарея конденсаторов - емкостным элементом С. Измерительные приборы (амперметр, вольтметры, ваттметр) в схеме замещения не представлены, т.к. они потребляют незначительную по сравнению с вышеуказанными элементами мощность и незначительно влияют на электрические характеристики цепи.

Рис. 2

Сопротивление катушки R обусловлено сопротивлением провода катушки индуктивности. При прохождении через него тока I оно нагревается и на нем выделяется мощность: .

При прохождении через катушку индуктивности L тока I вокруг нее образуется магнитное поле. Катушка накапливает магнитную (реактивную) энергию. Соответствующая мощность равна: , где .

При прохождении тока через емкостной элемент С в нем образуется электрическое поле. Емкость накапливает электрическую (реактивную) энергию. Соответствующая мощность равна: , где .
