Тема 3

Види тематичного геоінформаційного картографування

1.Оперативне картографування

2.Картографічні анімації

3.Віртуальне картографування

4.Електронні атласи

Оперативне картографування – це створення і використання карт у реальному або наближеному до реального масштабу часу з метою швидкого (своєчасного) інформування користувачів і впливу на хід процесу.

Основні характеристики:

-масштаб часу

-швидкість створення;

-негайне опрацювання інформації

Оперативні карти призначені для вирішення широкого спектру проблем в найрізноманітніших сферах – від екологічних ситуацій до політичних подій.

– для попередження (сигналізації) про несприятливі або загрозливі процеси,

-відстеження їх розвитку,

-складання рекомендацій і прогнозів,

-вибору варіантів стабілізації або планування розвитку.

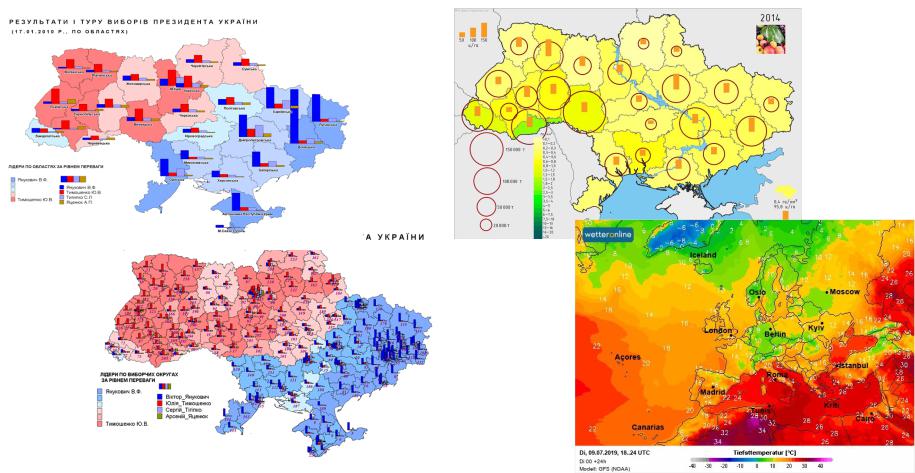

Оперативні карти бувають двох типів:

1.розраховані на тривале наступне використання й аналіз

(наприклад, карти підсумків голосування виборців),

2.розраховані на короткострокове застосування для швидкої

оцінки певної ситуації (наприклад, карти стадій дозрівання сільськогосподарських сходів).

Вихідними даними для оперативного картографування слугують:

–матеріали аерокосмічної зйомки,

–безпосередні спостереження і заміри,

–статистичні дані,

–результати опитувань, переписів, референдумів,

–кадастрова інформація тощо.

Ефективність оперативного картографування визначається трьома чинниками:

1. надійністю автоматичної системи, швидкістю введення та обробки даних, зручністю доступу до баз даних; 2. задовільною зчитуваністю оперативних карт, простотою їх

зовнішнього оформлення, що забезпечує ефективне зорове сприйняття в умовах оперативного аналізу ситуацій;

3. оперативністю розповсюдження карт і їх доставки споживачам, у т. ч. з використанням телекомунікаційних мереж.

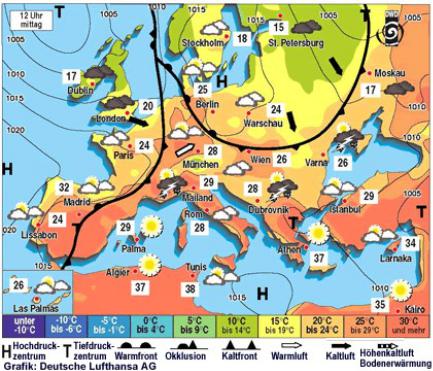

Оперативне відображення стану і змін явищ прямим чином пов’язано з автоматизованим виготовленням динамічних карт. Вони дозволяють відобразити не тільки структуру, але й сутність явищ та процесів, які відбуваються в земній корі, атмосфері, гідросфері, біосфері і, що найбільш важливо, в зонах їх контакту та взаємодії.

Динамічне картографування, крім того, є найефективнішим засобом візуалізації результатом моніторингу.

Картографічні анімації (анімаційна інфографіка)

Традиційне картографування:

•показ динаміки на одній карті за допомогою стрілок або стрічок руху, "зростаючих" знаків і діаграм, ареалів, що розширюються, ізоліній швидкостей зміни явищ тощо;

•показ динаміки за допомогою серій різночасових карт, знімків, фотокарт, блок-діаграм тощо, які фіксують стан об’єктів у різні моменти (періоди) часу;

•складання карт зміни стану явища, коли показується не сама динаміка, а лише результати змін, що відбулись (ареали змін).

Геоінформаційне картографування (ГК) істотно розширює можливості відображення динаміки геосистем, вводячи в практику

картографічні анімації (мультиплікації) – особливі динамічні послідовності карт-кадрів, що створюють при демонстрації ефект руху.

Два роки АТО за дв³ хвилини (1).mp4

Розроблено безліч технологій і методик одержання рухомих зображень.

Створені комп’ютерні програми, що містять модулі, які забезпечують найрізноманітніші варіанти і комбінації картографічних анімацій:

•переміщення всієї карти по екрану;

•мультиплікаційні послідовності карт-кадрів або 3-вимірних зображень;

•зміна швидкості демонстрації, покадровий перегляд, повернення до обраного кадру, зворотна послідовність;

•переміщення окремих елементів вмісту (об’єктів, знаків) по карті;

•зміна виду елементів вмісту (об’єктів, знаків) - їх розмірів, орієнтації, миготіння знаків тощо;

•варіювання забарвлення (пульсація і дефілювання), зміна інтенсивності, створення ефекту вібрації кольору;

•зміна освітленості або фону, "підсвічування" й "затінення" окремих ділянок карти;

•панорамування, зміна проекції та перспективи (точки огляду, ракурсу, нахилу), обертання тривимірних зображень;

•масштабування (зумування) зображення або його частини, створення ефекту "напливу" або віддалення об’є т а;

•створення ефекту руху над картою ("обліт" території), в тому числі з різною швидкістю.
