Тема 2. Картографічні умовні знаки та особливості їх застосування в ГІС
1.Система умовних знаків як мова цифрової карти.
2.Класифікація картографічних умовних знаків.
2.1. Геометричні умовні знаки (точкові, лінійні, полігональні, масштабні, позамасштабні) та особливості їх застосування.
2.2.Спеціальні умовні знаки.
2.3. Знаки письма, або текстові умовні знаки.
Картографічні умовні знаки (convertional sings, (cartograpnic) symbols, map symbols) – це графічні символи, що
використовуються на картах для позначення різних об’єктів і явищ реального світу.
Умовні знаки утворюють три відносно самостійні системи знаків:
•геометричні (точки, лінії, полігони);
•графічні різних форм, розмірів, кольорів (штрихування), які утворюють зміст карти;
•письмові (спеціальні, пояснювальні) – географічні назви (імена), що пояснюють характеристики об’єктів на карті, надають більш докладні відомості про зображені на картах об’єкти і явища
(переважно у скороченій формі: шах. – шахти, оз. – озеро, вдсх. – водосховище.)

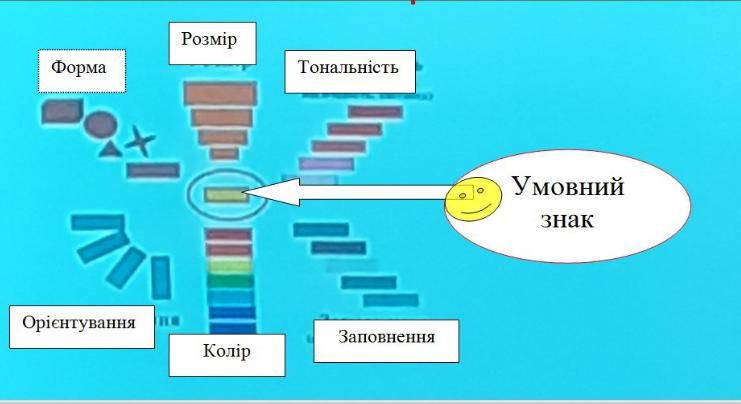

Рис.1
Семіотика – наука, яка досліджує способи передачі інформації за допомогою знаків, властивості знаків та знакових систем.
Умовні знаки характеризують просторове розташування реальних або абстрактних об’єктів, їх вигляд, форми й розміри, якісні й кількісні особливості, внутрішню структуру, місце в ієрархії однорідних об’єктів.
Розрізняють:
•позамасштабні (точкові) умовні знаки (point symbols), що застосовуються для об’єктів, локалізованих у пунктах,
•лінійні умовні знаки (line symbols) та
•площинні (полігональні) умовні знаки (area symbols) для заповнення площ.
Зведення умовних знаків дається в легенді карти.
Геометричні умовні знаки
I. Точковими умовними знаками на карті зображують об’єкти або явища, розміри яких в масштабі карти дуже малі (менше 1 мм). Кожний точковий умовний знак характеризується координатами розміщення на карті, типом, розміром, кутом повороту і кольорами відображення.
Рис.2. Приклади стандартних точкових умовних знаків, що застосовуються в цифровому картографуваню у ГІС
II. Лінійними умовними знаками на карті зображують об’єкти або явища, у яких довжина істотно перевищує ширину об’єкта, яка складає зазвичай менше 1 мм.
Рис.3. Способи задання лінійних умовних знаків на цифрових картах в ГІС
III. Площинними (полігональними) умовними знаками на карті зображують регулярні об’єкти або явища, істотно протяжні у масштабі карти і які не можна подати точковими або лінійними умовними знаками.

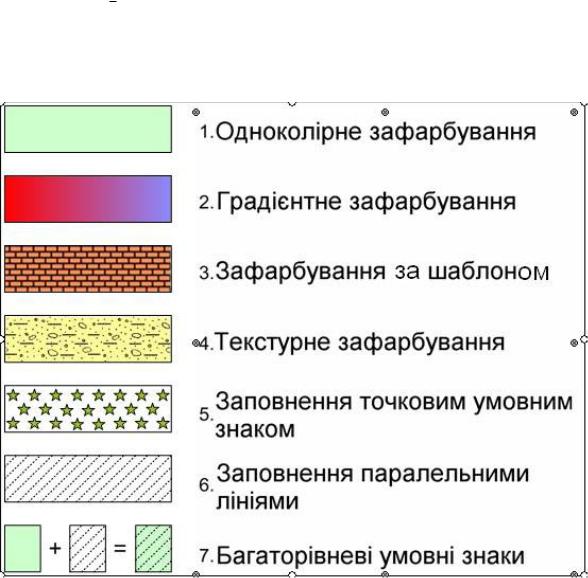

Рис. 4. Способи задання площинних умовних знаків у ГІС
Спеціальними умовними знаками на карті зображують об’єкти або явища, які не вдається подати звичайними площинними умовними знаками.

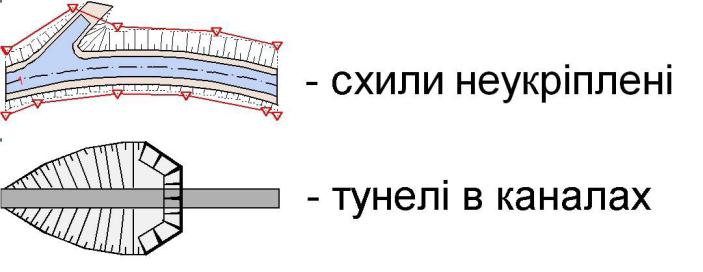

Рис.5. Приклад спеціальних стандартних умовних знаків, що застосовуються для складання карт
Нижче подано фрагмент типової топографічної карти, що демонструє застосування різних умовних знаків.
Рис.6.
Нормативно-правові акти в сфері геодезії та картографії. Основні положення
створення та оновлення топографічних карт масштабів 1:10000, 1:25000, 1:50000, 1:100000, 1:200000, 1:500000, 1:1000000
Затверджені наказом Головного управління геодезії, картографії та кадастру України №156 від 31.12.1999р. і погоджені з Воєнно-топографічним управлінням Генерального штабу Збройних сил України).
Обов'язкові для всіх підприємств, організацій та установ, які виконують топографо-геодезичні та картографічні роботи, незалежно від форм власності та їхньої відомчої залежності.
http://www.geoguide.com.ua/basisdoc/basisdoc.php?part=tgo&art=3201
