Установка спиральных вязок

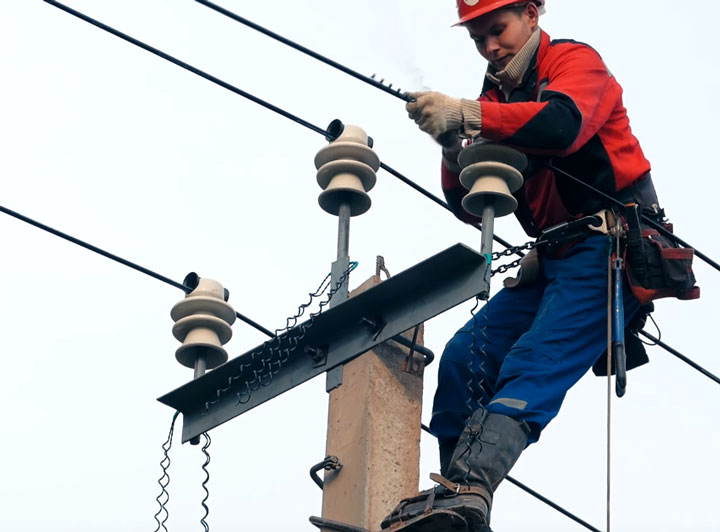

Теперь необходимо закрепить провода на промежуточных опорах. Для этого пластиковая втулка на изоляторе проворачивается так, чтобы прорезь сдвинулась и СИП-3 оказался глухо закрыт со всех сторон. Крепеж происходит спиральными вязками. Они монтируются по 2 штуки на каждый изолятор, в одну и другую сторону от траверсы. Используются для крепления защищенных проводов на штыревых изоляторах (рис.3.28 и рис. 3.29). Монтаж без всякого инструмента поверх изоляции защищенного провода. Нужный размер вязок для провода соответствующего сечения определяется по цветовой маркировке.

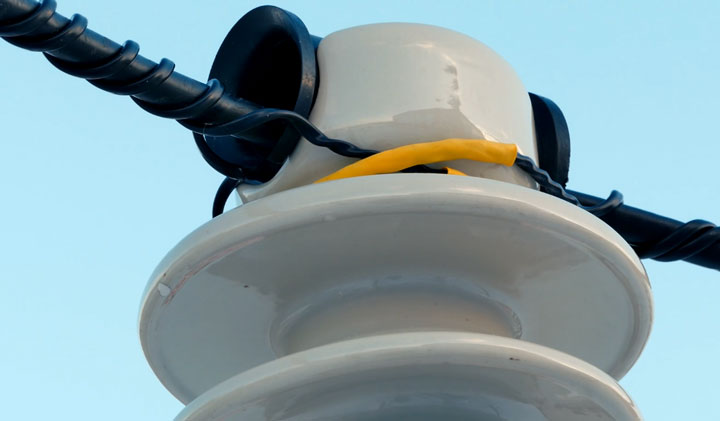

Рисунок 3.28 – Установка спиральных вязок на изоляторе
Рисунок 3.29– Установка спиральных вязок на изоляторах опоры
На этом непосредственный монтаж проводов СИП-3 закончен. Далее необходимо разместить на опорах средства грозозащиты, коммутационное и другое оборудование с последующей подачей напряжения от источника питания.
3.3 Монтаж линейной арматуры сип [13, 22]
Рассмотрим следующий пример монтажа линейной арматуры СИП выпускаемой компанией «НИЛЕД» (г. Подольск). На рис. 3.30 показаны примеры применения анкерных и поддерживающих зажимов, а на следующих рисунках примеры их применения при монтаже.
Рисунок 3.30– Применение анкерных и поддерживающих зажимов для СИП-2, СИП-1, СИП-4

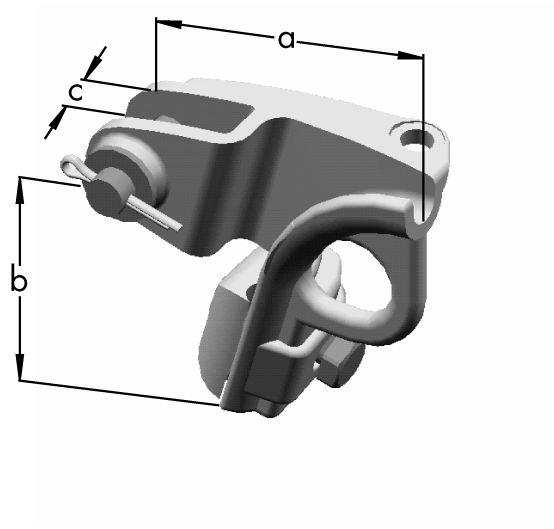

Рисунок 3.31– Анкерный зажим |
Рисунок 3.32 – Крепление анкерного зажима при помощи одного болта
|
|

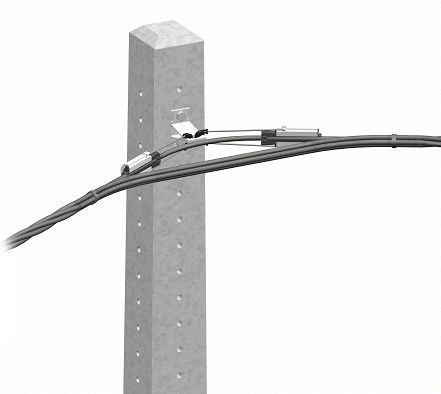

Рисунок 3.33 – Двойное анкерное крепление
|

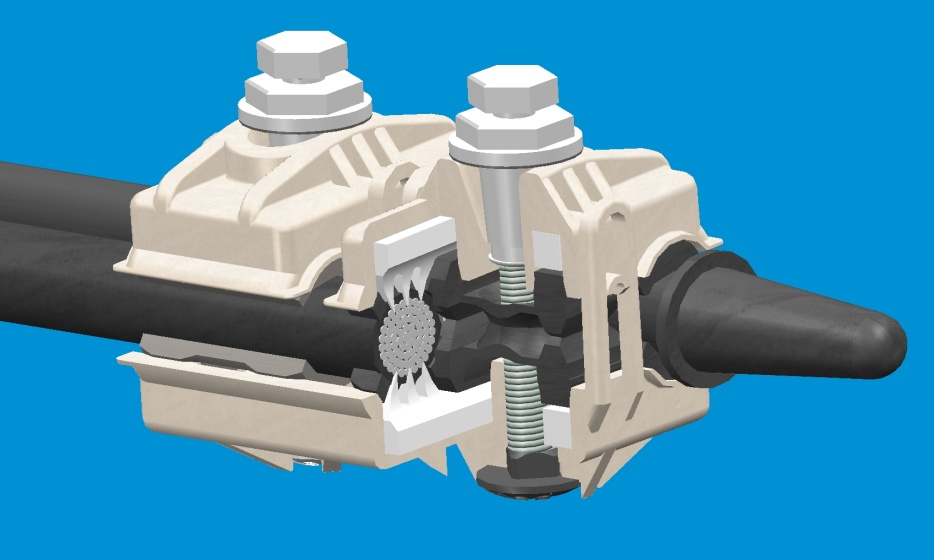

Рисунок 3.34- Герметичные ответвительные зажимы
|
Соединение СИП на опоре производится при помощи соединительных зажимов, рис. 3.36 и рис. 3.37
Рисунок 3.36 – Соединение СИП на опоре
|
Рисунок 3.37 – Соединительный зажим
|
Зажимы обеспечивают соединение двух изолированных или неизолированных жил. Соединение осуществляется методом опрессовки при помощи гидравлического пресса НТ 50 с матрицами: Е 140/173, Е 215, который показан на рис. 3.38.
Рисунок 3.38– Гидравлический пресс НТ 50 с матрицами:
Е 140/173, Е 215
Подключение ответвлительных СИП к магистрали и ответвление к вводу в здание приведено на рис. 3.39, а ответвление СИП от ВЛИ показано на рис. 3.40.

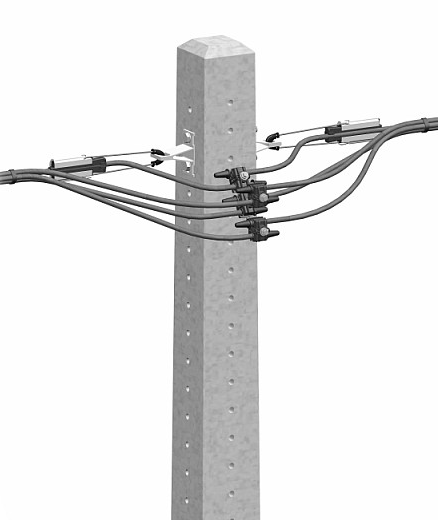

Рисунок 3.39– Подключение ответвительных проводов СИП к магистрали и ответвление к вводу в здание

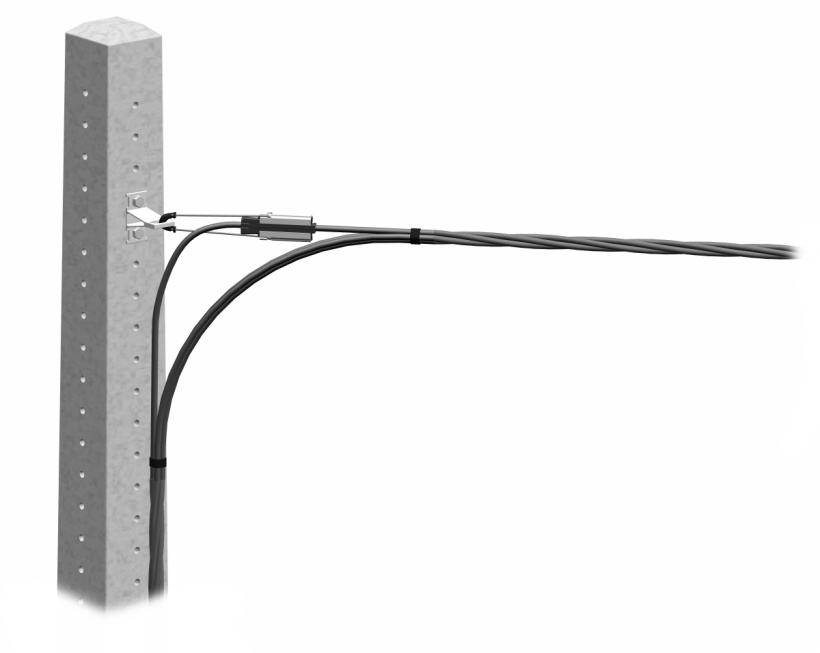

Рисунок 3.40 – Ответвление СИП от ВЛИ
|
Рисунок 3.41– Ответвительный переходной зажим типа N 70, N 640
|
Установка устройств защиты от перенапряжений
Длинно-искровые петлевые разрядники типа PDR-10. Применяются для защиты линий от грозовых перенапряжений (рис. 3.42).
Рисунок 3.42 – Длинно-искровые петлевые разрядники типа PDR-10.
|
Рисунок 3.43 – Устройство защиты от дуги. |
Длинно-искровые петлевые разрядники типа PDR-10 устраняют пережог проводов и предотвращают отключение ВЛЭП вследствие грозовых индуктированных перенапряжений. Экономят ресурс срабатывания высоковольтных выключателей. Не подвержены разрушающему воздействию токов молнии и сопровождающих токов дуговых замыканий. Не находятся под рабочим напряжение и не требуют обслуживания. Импульсная электрическая прочность при грозовом импульсе напряжения - 300 кВ. Выдерживаемый импульсный ток - 40 кА.
Устройства защиты от дуги. Для защиты линий от грозовых перенапряжений применяются также устройства защиты от дуги (рис. 3.43).
При установке устройства нет необходимости снимать изоляцию с жилы. Устройство включает в себя дугозащитный рог, который также может быть использован для подключения временного заземления с болтовым соединением. Устройство снабжено элементом для установки алюминиевой проволоки-шунта, который соединяет устройство с шейкой изолятора.На рис. 3.44 показан смонтированный длинноискровой разрядник на ВЛИ - 10 кВ.

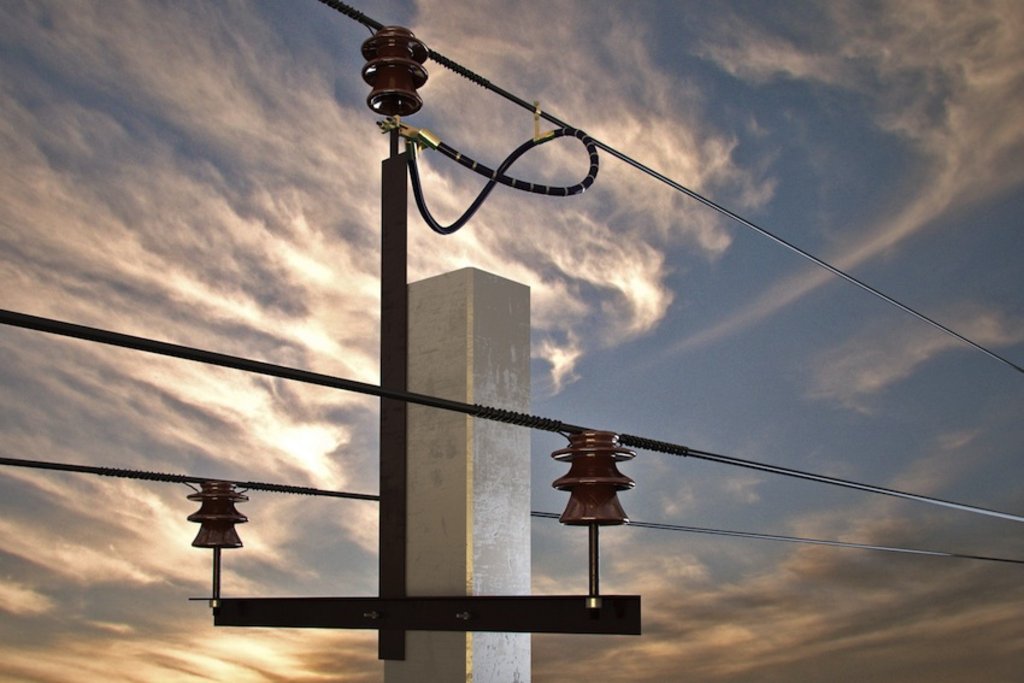

Рисунок 3.44 – Защита ВЛИ длинноискровыми разрядниками
Рисунок 3.45 – Пример поражения молнией воздушной линии электропередачи
